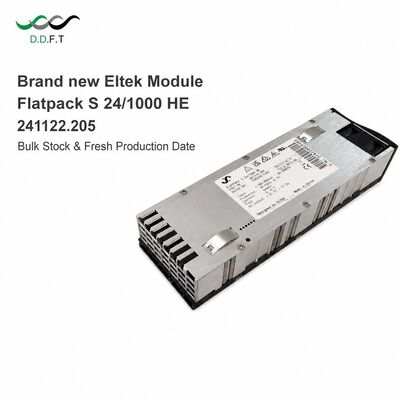

Eltek Flatpack S 24/1000HE Gelijkrichtermódulo 24V 1000W Hoogrendement Voedingsmodule P/N 241122.205 Gloednieuw
Flatpack S 24V/1000W HE
Toepassingen in deze markten vereisen state-of-the-art, betrouwbare en veilige DC-voedingssystemen. Flatpack S levert een toonaangevende energiedichtheid in zijn segment, vele veiligheidsfuncties, een breed bedrijfstemperatuurbereik en uitstekende betrouwbaarheid in zijn kleine behuizing van 217 mm diep.
Compacte en betrouwbare gelijkrichter voor spoor- en nutsbedrijfstoepassingen
Gebruikt in het 3U-rack met Smartpack S-controller, dekken de Flatpack S-gelijkrichters 2 tot 8 kW toepassingen met een minimale ruimte, minder dan 18 liter, en lage warmteafgifte.
Belangrijkste kenmerken
- Klein
- Kort
- Krachtig, 26 W/inch3
- Hoge efficiëntie
- OR-ing beveiliging op uitgang
- Hot-swappable
Parameters :
|
| Model |
Flatpack S 24/1000 HE |
| Onderdeelnummer |
241122.205 |
| INGANGSDATEN |
| Spanning (nominaal bereik) |
185 VAC/DC - 305 VAC / 300VDC |
| Spanning (werkbereik) |
85 VAC/DC - 305 VAC / 300VDC |
| Frequentie (nominaal / bereik) |
45 - 66 Hz / DC |
| Maximale stroom |
5,9 ARMS |
| Vermogensfactor |
> 0,99 bij 50% belasting of meer |
| Beveiliging |
Zekering
Uitschakeling boven 305 VAC / 300 VDC
|
| UITGANGSDATEN |
| Spanning (standaard) |
26,7 VDC |
| Spanning (instelbaar bereik) |
21 - 29 VDC |
| Max. vermogen, nominale ingang |
1000 W |
| Max. vermogen, @ 85 VAC/DC |
440 W |
| Maximale stroom |
41,7 A (@VUIT < 24 VDC) |
| Stroomdeling |
±5% van maximale stroom van 10 tot 100% belasting |
| Statische spanningsregeling (10-100% belasting) |
±0,5% |
| Dynamische spanningsregeling |
±5,0% voor 10-90% of 90-10% belastingsvariatie, regeltijd < 50 ms |
| Hold-up tijd |
>20 ms; uitgangsspanning > 21 VDC |
| Rimpel |
< 150 mVPP , 30 MHz bandbreedte |
|
Beveiliging
|
Blokkerende OR-ing Diode, Kortsluitingsbestendig, Overspanningsbeveiliging en Hoge temperatuurbeveiliging |
| ANDERE SPECIFICATIES |
| Piekrendement |
92,5 % |
| Isolatie |
3,0 kVAC - ingang en uitgang, 1,5 kVAC - ingang aarde, 0,5 kVDC - uitgang aarde |
| Alarmen (rode LED) |
Lage netspanning uitschakeling, Hoge en lage temperatuur uitschakeling, Gelijkrichterfout, Overspanningsuitschakeling op uitgang, Ventilatorfout, Lage spanningsalarm, CAN-busfout |
| Waarschuwingen (gele LED) |
Gelijkrichter in verminderde modus, Externe batterijstroombegrenzer geactiveerd, Ingangsspanning buiten bereik, knippert bij overspanning |
| Normaal (groene LED) |
Ingang en uitgang ok |
| Potentiële alarmrelais (normaal gesloten) |
Opent bij alarmen en netspanningsuitval |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Case L1) |
> 1.975.044 (@ Tomgeving : 25 °C) |
| Bedrijfstemperatuur (5 - 95% RV niet-condenseren) |
- 40 - 85 °C [-40 - 185 °F ] |
| Max. uitgangsvermogen vermindert boven temp / naar |
45 °C [+113 °F] / 400 W |
| Opslagtemperatuur |
-40 tot +85 °C (-40 tot +185 °F), vochtigheid 0 - 99% RV niet-condenserend |
| Afmetingen [BxHxD] / Gewicht |
72 x 41,5 x 217 mm (2,83 x 1,63 x 8,54 inch) / < 850 g (1,9 lbs) |
| ONTWERPSTANDAARDEN |
|
Elektrische veiligheid
|
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
|
EMC
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS
61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Deel 15:2013
|
| Maritiem |
DNVGL-CG-03391), ABS PDA Certificaat1) |
|
Milieu
|
ETSI EN 300 019: 2-1 (Klasse 1.2) & 2-2 (Klasse 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Andere bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.3, moeten worden geadviseerd
|
| 1) alleen geldig voor onderdeelnummer 241122.205M |
Geconfigureerd 24V systeem met Flatpack S 24V1000HE ( 241122.205 ) module
Oplossingen
Voor telecommunicatiebedrijven die op zoek zijn naar betrouwbare en efficiënte oplossingen, bieden we een compleet pakket dat bestaat uit site-surveys, professionele planvorming op basis van klantverzoeken, technische ondersteuning en onderhoudsdiensten. Onze site-surveys worden met precisie uitgevoerd om nauwkeurige gegevens te verzamelen. Vervolgens ontwikkelen we aangepaste plannen die zowel innovatief als praktisch zijn. Onze technische ondersteuning is proactief en anticipeert op problemen voordat ze zich voordoen, en onze onderhoudsdiensten zijn ontworpen om downtime te minimaliseren. Met een team van experts en een wereldwijd netwerk van vertrouwde partners zijn we een voorkeurskeuze voor telecombedrijven.
FAQ :
1.V: Hoe werkt uw kwaliteitscontrole?
A: Om de productkwaliteit te waarborgen, onderwerpen we alle artikelen aan grondige tests vóór verzending. Dit omvat het simuleren van verschillende gebruiksscenario's, het uitvoeren van belasting-, volledige belasting- en stroomdelingstests om ervoor te zorgen dat elk product optimaal functioneert.
2.V: Wat is de kleinste bestelling die ik kan plaatsen?
A: U kunt een bestelling plaatsen voor slechts één artikel; er is geen minimale bestelhoeveelheid. Houd er rekening mee dat de prijs en leveringsschema kunnen variëren afhankelijk van de bestelde hoeveelheid.
3.V: Kunt u mij een introductie van uw bedrijf geven?
A: Natuurlijk! Ik stuur u direct ons introductiedocument van het bedrijf. Het biedt u een gedetailleerde en diepgaande kijk op ons bedrijf, inclusief onze achtergrond, diensten en branchepositie.
4.V: Waarom zou ik uw bedrijf boven andere kiezen?
A: Ons bedrijf onderscheidt zich door zijn ruime voorraad, wat zorgt voor een ononderbroken levering voor toekomstige bestellingen. Bovendien passen we oplossingen aan volgens verschillende klantvereisten, wat een gepersonaliseerde ervaring biedt die aan uw unieke behoeften voldoet.
5.V: Is het mogelijk om productmonsters en prijsopgaven te krijgen?
A: Monsters zijn op aanvraag verkrijgbaar. De monstkosten zijn gebaseerd op de reguliere prijs en u moet de verzendkosten dekken.
