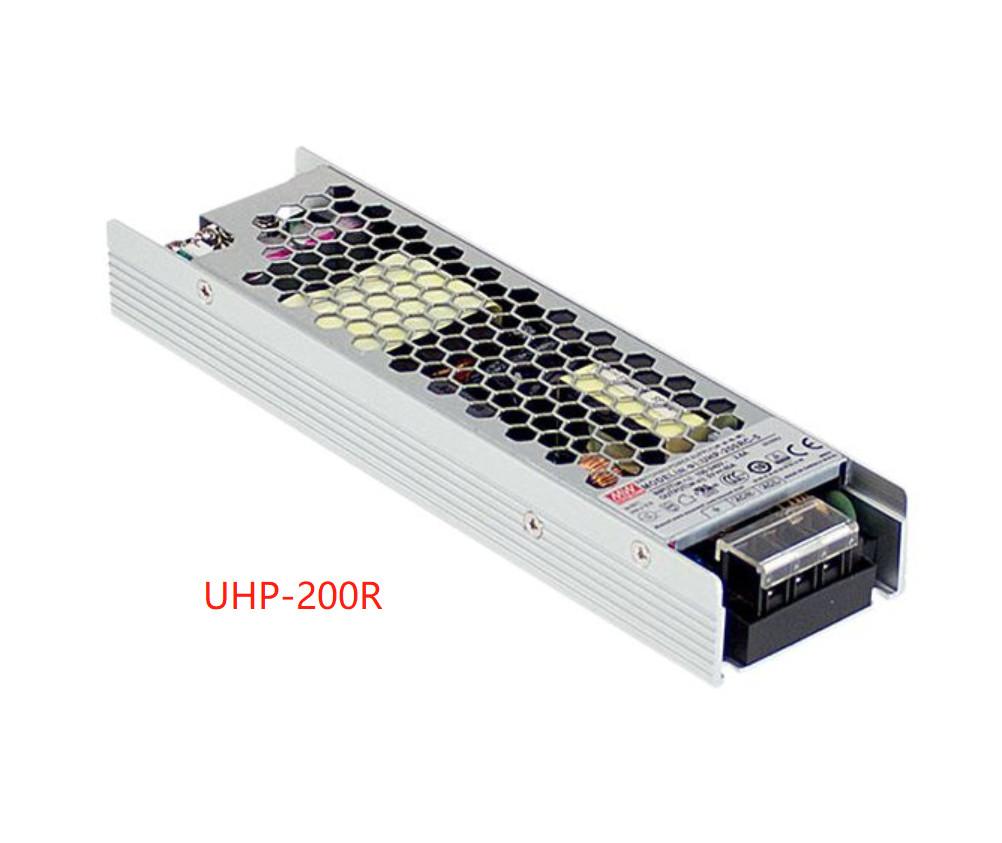

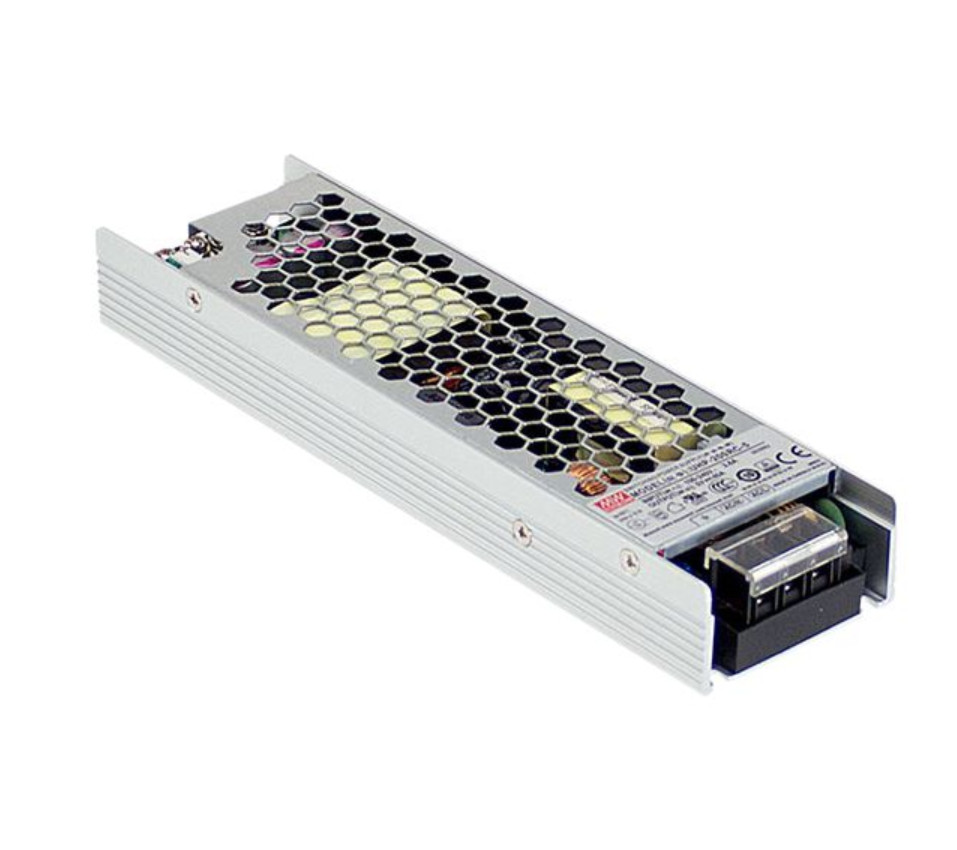

| MODEL |
Uhp-200 -3,3 |
Uhp-200 -4,2 |
Uhp-200 -5 |
Uhp-200 -12 |
Uhp-200 -15 |
Uhp-200 -24 |
Uhp-200 -36 |
Uhp-200 -48 |
Uhp-200 -55 |
|
OUTPUT
|
GELIJKSTROOM-VOLTAGE |
3.3V |
4.2V |
5V |
12V |
15V |
24V |
36V |
48V |
55V |
| GESCHATTE STROOM |
40A |
40A |
40A |
16.7A |
13.4A |
8.4A |
5.6A |
4.2A |
3.6A |
| GESCHATTE MACHT |
132W |
168W |
200W |
200.4W |
201W |
201.6W |
201.6W |
201.6W |
201.6W |
| RIMPELING & LAWAAI (max.) Note.2 |
150mVp-p |
150mVp-p |
200mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
300mVp-p |
360mVp-p |
| VOLTAGE ADJ. WAAIER |
3.2~3.5V |
3.6~4.4V |
4.5~5.5V |
11.4~12.6V |
14.3~15.8V |
22.8~25.2V |
34.2~37.8V |
45.6~50.4V |
45~58V |
| VOLTAGEtolerantie Note.3 |
±2.0% |
±2.0% |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| LIJNregelgeving |
±0.5% |
±0.5% |
±0.5% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
| LADINGSregelgeving |
±1.0% |
±1.0% |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| OPSTELLING, STIJGINGStijd |
2000ms, 80ms/230VAC; 3000ms, 80ms/115VAC bij volledige lading; 550ms/230VAC voor 55V-insteltijd |
| STEUN TIJD (Type.) |
10ms/230VAC 10ms/115VAC |
|
INPUT
|
VOLTAGEwaaier Note.4 |
90 ~ 264VAC 127 ~ 370VDC |
| FREQUENTIEGEBIED |
47 ~ 63Hz |
| MACHTSfactor (Type.) |
PF≥0.94/230VAC PF≥0.98/115VAC bij volledige lading |
| EFFICIENCY (Type.) |
89% |
90% |
91% |
93% |
94% |
94% |
94% |
94% |
94% |
| AC STROOM (Type.) |
2.2A/115VAC 1.1A/230VAC |
| TOEVLOED HUIDIGE (Type.) Note.8 |
Koud begin 40A/115VAC 80A/230VAC |
| LEKKAGEstroom |
<0>
|
|
BESCHERMING
|
OVERBELASTING
|
110~140% nominaal vermogenmacht |
| Beschermingstype: De hikwijze, krijgt automatisch terug nadat de foutenvoorwaarde wordt verwijderd |
|
OVER VOLTAGE
|
3.8~ 4.6V |
4.62 ~ 5.46V |
5.75 ~ 6.75V |
13.2 ~ 15.6V |
16.5 ~ 19.5V |
26.4 ~ 31.2V |
39.6 ~46.8V |
52.8 ~ 62.4V |
60 ~ 69V |
| Beschermingstype: Afsluiten O/P-voltage, re-macht terug te krijgen |
| OVER TEMPERATUUR |
Beschermingstype: Het afsluiten O/P-voltage of de Hikwijze, krijgen automatisch terug nadat de temperatuur daalt |
|
FUNCTIE
|
Het O.K. (Facultatieve) SIGNAAL van gelijkstroom |
Contactclassificatie (max.): 15Vdc/10mA weerstand biedende lading |
| OVERTOLLIG (Facultatief) |
Voor parallelle verbindingsbescherming: Voor parallelle toepassingen, wanneer één PSU niet kan werken, een andere zal automatisch toegelaten worden. Dit kan de systeemneerstorting verhinderen, en de betrouwbaarheid van systeem verstrekken |
|
MILIEU
|
HET WERK TEMPERATUREN. |
-30 ~ +70℃ (verwijs naar „Derating-Kromme“) |
| HET WERK VOCHTIGHEID |
20 non-condensing relatieve vochtigheid van ~ 95% |
| OPSLAGtemperaturen., VOCHTIGHEID |
-40 ~ +85℃, 10 non-condensing relatieve vochtigheid van ~ 95% |
| TEMPERATUREN. COËFFICIËNT |
±0.03%/℃ (0 ~ 50℃) |
| TRILLING |
10 ~ 500Hz, 5G 10min. /1cycle, 60min. elk langs X, Y, z-assen |
|
VEILIGHEID & EMC
(Note.6)
|
VEILIGHEIDSNORM
|
UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1 (BEHALVE 55V), CCC GB4943, EAC TP TC 004,
Goedgekeurde BSMI cns14336-1, Ontwerp verwijst naar BS en/en61558-1, - 2-16
|
| WEERSTA VOLTAGE |
I/P-O/P: 3.75KVAC I/P-FG: 2KVAC O/P-FG: 1.25KVAC |
| ISOLATIEweerstand |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms /500VDC/25 ℃/70%RH |
| EMC EMISSIE |
NALEVING AAN BS EN/EN55032, GB9254, KLASSE B, BS EN/EN55014, BS EN/EN61000-3-2, - 3, EAC TP TC 020, BSMI CNS13438 |
| EMC IMMUNITEIT |
Naleving aan BS en/en61000-4-2,3,4,5,6,8,11; BS EN/EN61000-6-2 (BS EN/EN50082-2), ZWARE INDUSTRIEniveau, EAC TP TC 020 |
|
ANDEREN
|
MTBF |
2472.1 k-uren min. Telcordia SR-332 (Bellcore); 257.0K uren min. mil-hdbk-217F (25℃) |
| AFMETING |
194*55*26mm (L*W*H) |
| VERPAKKING |
0.468kg; 24pcs/12.2kg/0.49CUFT |
|
NOTA
|
1. Alle NIET speciaal vermelde parameters worden gemeten bij 230VAC-input, schatten lading en 25℃ van omgevingstemperatuur.
2. De rimpeling & het lawaai worden bij 20MHz van bandbreedte door te gebruiken“ verdraaide die paar-draad 12 gemeten met een parallelle condensator van 0.1uf & van 47uf wordt geëindigd.
3. Tolerantie: omvat opstellingstolerantie, lijnregelgeving en ladingsregelgeving.
4. Derating kan onder lage inputvoltages worden vereist. Gelieve te controleren voor nadere informatie de derating kromme.
5. Omgevingstemperatuur het derating van 5℃/1000m is nodig voor werkende hoogte groter dan 2000m (6500ft)
6. De voeding wordt beschouwd als een component die in een definitief materiaal zal worden geïnstalleerd. Het definitieve materiaal moet worden opnieuw bevestigd dat het EMC nog richtlijnen ontmoet. Voor begeleiding op hoe te om deze EMC tests uit te voeren, gelieve te verwijzen naar „EMI het testen van componentenvoedingen.“
(zoals beschikbaar op http://www.meanwell.com)
7. R type efficiency lichtjes minder dan het Lege type, volgens de daadwerkelijke meting.
8. Heeft de toevloed huidige parameter 10%-tolerantie.
※ De Ontkenning van de productaansprakelijkheid: Voor gedetailleerde informatie, gelieve te verwijzen naar https:// www.meanwell.com/serviceDisclaimer.aspx
|
