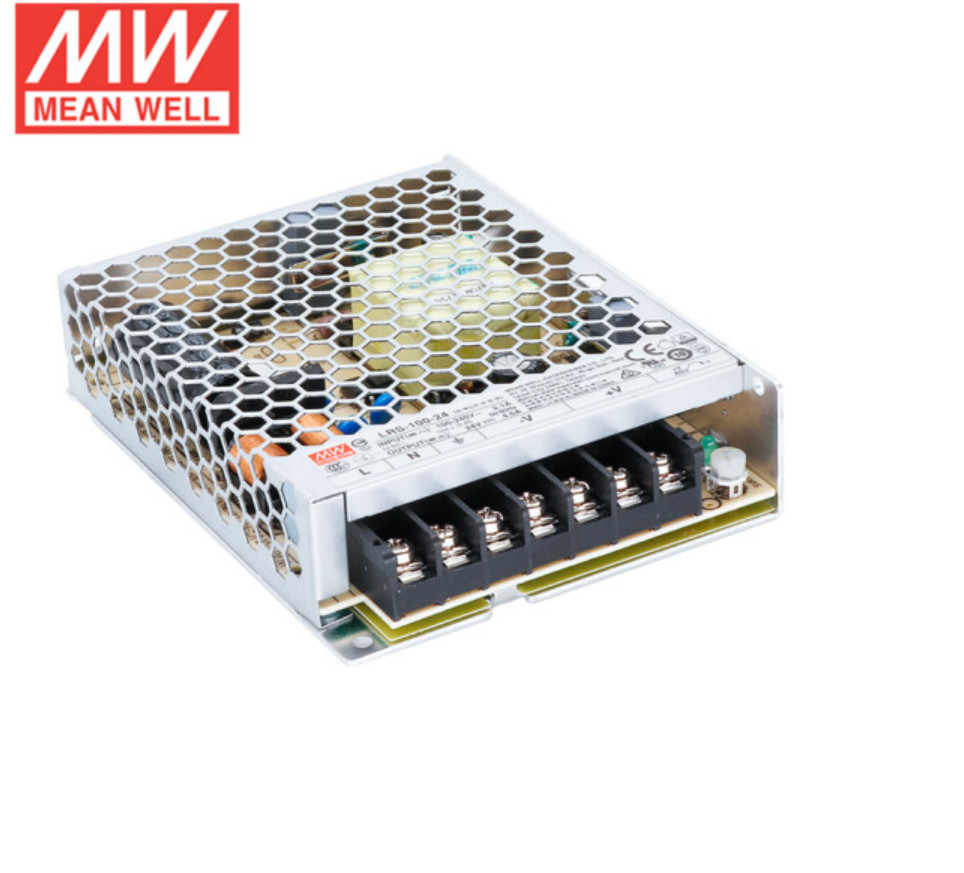

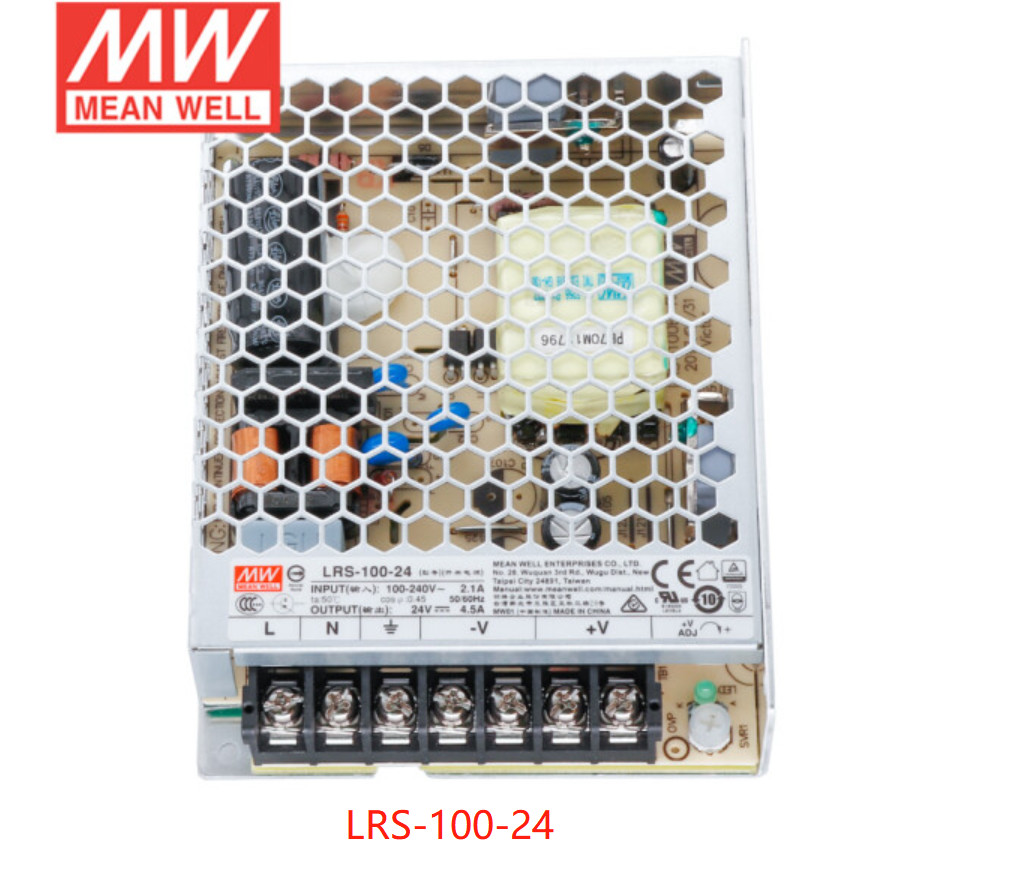

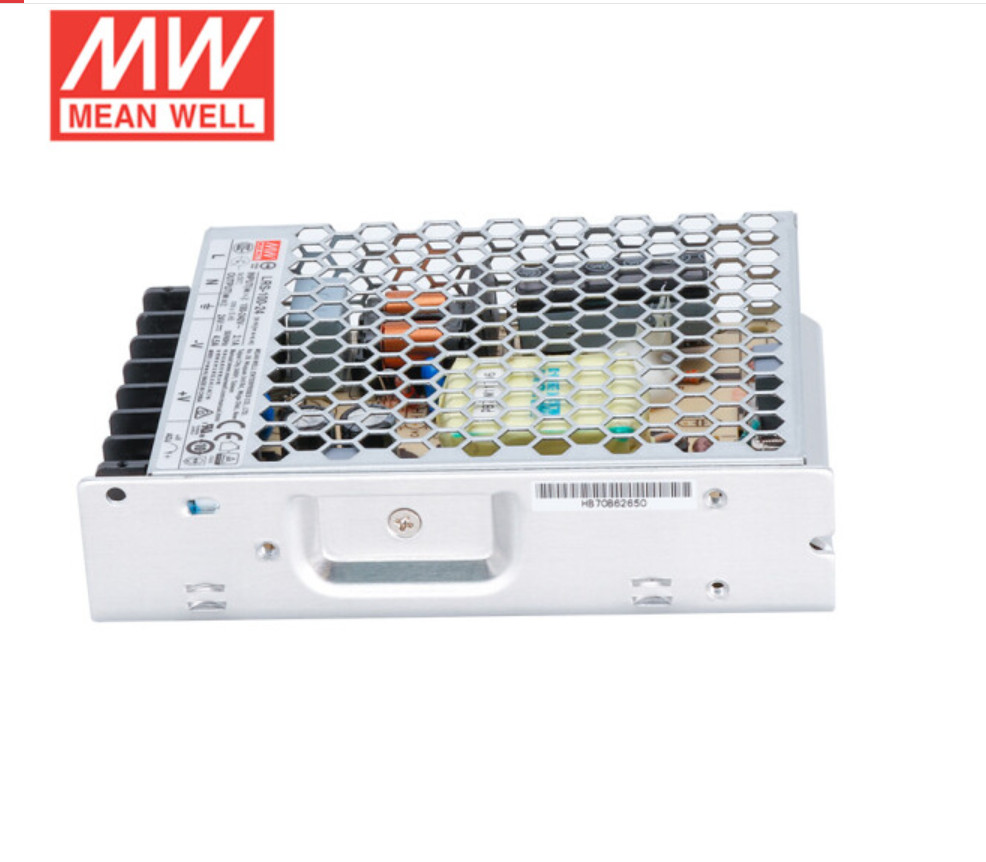

Mean Well LRS Serie 100W Enkele Schakelende Voeding LRS-100-12 12V/8.5A/100W 1U dik
Kenmerken:
- Voldoet aan IEC/BC/EN/EN60335-1(PD3) en IEC/BS EN/EN61558-1,2-16 voor huishoudelijke apparaten
- Bedrijfshoogte tot 5000 meter (Opmerking 8)
- Bestand tegen 5G vibratietest
- LED-indicatie voor inschakeling
- 100% vollast inbrandtest
- 3 jaar garantie
Toepassingen:
- Mechanische en elektrische apparatuur
- Elektronische instrumenten, apparatuur of toestellen
- Huishoudelijke apparaten
Beschrijving:
LRS-100 heeft de complete beschermingsfuncties en 5G anti-vibratie capaciteit.
Het voldoet aan de internationale veiligheidsvoorschriften.
LRS-100 serie dient als een hoge prijs-kwaliteitverhouding voedingsoplossing voor diverse industriële toepassingen.
Technisch
| MODEL |
LRS-100-3.3 |
LRS-100-5 |
LRS-100-12 |
LRS-100-15 |
LRS-100-24 |
LRS-100-36 |
LRS-100-48 |
|
UITGANG
|
GELIJKSPANNING |
3.3V |
5V |
12V |
15V |
24V |
36V |
48V |
| NOMINALE STROOM |
20A |
18A |
8.5A |
7A |
4.5A |
2.8A |
2.3A |
| STROOMBEREIK |
0 ~ 20A |
0 ~ 18A |
0 ~ 8.5A |
0 ~ 7A |
0 ~ 4.5A |
0 ~ 2.8A |
0 ~ 2.3A |
| NOMINAAL VERMOGEN |
66W |
90W |
102W |
105W |
108W |
100.8W |
110.4W |
| RIMPEL & RUIS (max.)Opmerking 2 |
100mVp-p |
100mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
| SPANNING AANPASSINGSBEREIK |
2.97 ~ 3.6V |
4.5 ~ 5.5V |
10.2 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 28.8V |
32.4 ~ 39.6V |
43.2 ~ 52.8V |
| SPANNINGTOLERANTIE Opmerking 3 |
±3.0% |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| LIJNREGULATIEOpmerking 4 |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| BELASTINGSREGULATIEOpmerking 5 |
±2.0% |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| OPSTARTTIJD, STIJGTIJD |
500ms, 30ms/230VAC 500ms,30ms/115VAC bij volle belasting |
| VASthoudTIJD (Typ.) |
55ms/230VAC 10ms/115VAC bij volle belasting |
|
INGANG
|
SPANNINGSBEREIK |
85 ~ 264VAC 120 ~ 373VDC (Bestand tegen 300VAC piekbelasting gedurende 5 sec. Zonder schade) |
| FREQUENTIEBEREIK |
47 ~ 63Hz |
| RENDEMENT (Typ.) |
84.5% |
86% |
88% |
88.5% |
90% |
90.5% |
91% |
| AC STROOM (Typ.) |
1.9A/115VAC 1.2A/230VAC |
| INSCHAKELSTROOM (Typ.) |
KOUDE START 50A/230VAC |
| LEKSTROOM |
<0.75mA / 240VAC |
|
BESCHERMING
|
OVERBELASTING |
110 ~ 150% nominaal uitgangsvermogen |
| Beschermingstype: Hiccup-modus, herstelt automatisch na het verwijderen van de foutconditie |
| OVERSPANNING |
3.8 ~ 4.45V |
5.75 ~ 6.75V |
13.8 ~ 16.2V |
18.75 ~ 21.75V |
28.8 ~ 33.6V |
41.4 ~ 48.6V |
55.2 ~ 64.8V |
| Beschermingstype: Uitschakelen o/p spanning, opnieuw inschakelen om te herstellen |
|
OMGEVING
|
WERKTEMP. |
-30 ~ +70℃ (Zie "Derating Curve") |
| WERKVOCHTIGHEID |
20 ~ 90% RV niet-condenserend |
| OPSLAGTEMP., VOCHTIGHEID |
-40 ~ +85℃, 10 ~ 95% RV niet-condenserend |
| TEMP. COËFFICIËNT |
±0.03%/℃ (0 ~ 50℃) |
| VIBRATIE |
10 ~ 500Hz, 5G 10min./1cyclus, 60min. elk langs X, Y, Z assen |
| OVERSPANNINGSCATEGORIE |
Ⅲ; Voldoet aan BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; hoogte tot 2000 meter |
|
VEILIGHEID & EMC(Opmerking 8)
VEILIGHEIDSNORMEN
|
UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,CCC GB4943.1,BSMI CNS14336-1, EAC TP TC 004,S/NZS62368.1(door CB),KC K60950-1(alleen voor LRS-100-12/24), BIS IS13252(Part1):
|
2010/IEC 60950-1: 2005 goedgekeurd
WEERSTAANSPANNING
|
| I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC |
ISOLATIEWEERSTAND |
| I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25℃/ 70% RV |
EMC EMISSIE |
| Voldoet aan BS EN/EN55032 (CISPR32) Klasse B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32,KN35(alleen voor LRS-100-12/24) |
EMC IMMUNITEIT |
| Voldoet aan BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), zwaar industrieniveau, EAC TP TC 020,KC KN32,KN35(alleen voor LRS-100-12/24) |
OVERIG |
|
MTBF
|
3348.9K uur min. Telcordia SR-332 (Bellcore) ; 677.4K uur min. MIL-HDBK-217F (25℃) |
AFMETING |
| 129*97*30mm (L*B*H) |
VERPAKKING |
| 0.34Kg ; 40st/14.6Kg/0.92CUFT |
