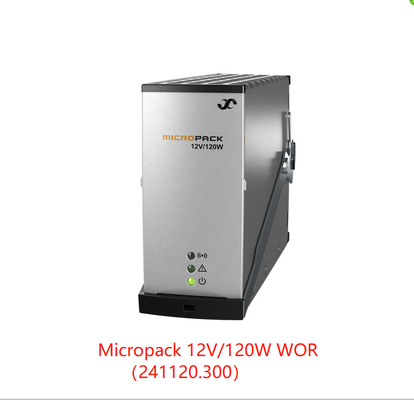

| Model |
12V / 120W |
24V / 240W |
48V / 250W |
| Deelnummer |
241120.300 |
241120.200 |
241120.100 |
| Invoergegevens |
|
|
|
| Spanningsbereik |
85 - 300 V AC/DC 1) |
| Spanningsbereik (nominaal) |
130 - 275 V AC/DC |
185 - 275 V wisselstroom/ gelijkstroom 1) |
| Frequentie |
0 - 66 Hz 1) |
| Maximale stroom, 230 V invoer / totaal (boost) |
0.6 A / 2.0 A |
1.2 A / 2.0 A |
1.2 A / 1.9 A |
| Maximale grondlekkuren |
2.0 mA (@ 250V AC/ 50Hz) |
| Vermogensfactor |
0.97 (@ 70 - 100% belasting) |
0.98 (@ 55 - 100% belasting) |
0.98 (@ 50 - 100% belasting) |
| THD (@ 230 VAC) |
< 5 % (@ 80 - 100 % belasting) |
< 5 % (@ 50 - 100 % belasting) |
< 5 % (@ 50 - 100 % belasting) |
| Bescherming |
Varistor voor tijdelijke beveiliging, zekerheid in beide lijnen (2x 2,0 A), uitschakeling boven 300 V AC/DC |
| OUTPUT DATA |
|
|
|
| Standaardspanning |
13.6 V gelijkstroom |
27.2 VDC |
53.5 VDC |
| Spanningsbereik |
10.7 - 18,0 V gelijkstroom |
21.5 - 36 VDC |
43.5 - 57,6 V gelijkstroom |
| Spanningsbereik zonder regelaar |
10.7 - 15.0 V gelijkstroom |
21.5 - 30 VDC |
43.5 - 57,6 V gelijkstroom |
| # Pb-cel ondersteund (1.8 - 2.4 V DC/cel) |
6 - 7 |
12 - 15 |
24 |
| # NiCad-cel ondersteund (1,05 - 1,65 V DC/cel) |
10 - 11 2) |
20 - 222) |
- |
| Maximaal vermogen, nominale / 60s-boost |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Maximale stroom, @12/ 24/ 48V DC / boost / QT3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Huidig delen |
± 5% van de maximale stroom van 10 tot 100% belasting |
| Statische spanningsregeling ± |
00,5% van 10% tot 100% belasting en nominale invoer |
| Dynamische spanningsregeling |
± 5 % < 10 ms, belastingstap 10% tot 90% of tegengesteld bij nominale uitgangsspanning |
| Ophoudtijd, standaardspanning en vol vermogen |
20 ms, V OUT > 10,7 VDC |
20 ms, VOUT > 21,5 VDC |
20 ms, VOUT > 43 VDC |
| Rippel en geluid, 30 MHz b.w. / psophometrisch |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Bescherming |
Overspanningssluiting, kortsluiting, hoge temperatuur, warm insteek-in-stroombeperking, zekering |
| Andere specificaties |
|
|
|
| Efficiëntie @ nominale invoer/uitvoer, piek/bereik |
890,5% / > 88%, 50-100% belasting |
930,0% / > 92%, 50-100% belasting |
930,6% / > 93%, 50-100% belasting |
| Isolatie |
3.0 kVAC ‡ in- en uitgang, 1,5 kV wisselstroom ‡ ingangsgrond, 0,5 kV gelijkstroom ‡ uitgangsgrond |
| Alarm: rode LED aan |
Afsluiting van het elektriciteitsnet bij lage spanning, afsluiting bij hoge en lage temperatuur, fout met de rectificator, uitsluiting van de uitgang bij overspanning, fout met de ventilator, alarm voor lage spanning, fout met de CAN-bus |
| Waarschuwingen: gele LED "aan" |
Rectificator in stroomvermindering modus, Remote batterij stroomlimiet geactiveerd, Invoerspanning buiten bereik, knipperend bij overspanning |
| Normaal (module in werking): Groene LED "aan" |
|
| Alarmuitgang (geïsoleerd) |
NO (+positieve terminale), COM (-negatieve terminale). |
| MTBF (Telcordia SR-332 Issue I methode III (a)) |
> 480 000h (@T AMBIENT= 25°C) |
> 480 000h (@T AMBIENT= 25°C) |
> 500 000h (@T AMBIENT= 25°C) |
| Werktemperatuur (5 - 95% RH niet-geconditioneerd) |
-40 °C tot +70 °C [ -40 °C tot +158 °F]
+55°C / 50W @ +70°C
|
-40 tot +60°C [-40 tot +142°F]
+45°C / 80W @ +60°C
|
-40 tot +75°C [ -40 tot +167°F]
+55°C / 140W @ +75°C
|
| Bergingstemperatuur |
-40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 - 99% RH niet-condenserend |
| Afmetingen [WxHxD] / Gewicht |
39.0 x 88,5 x 149mm [1,54 x 3,48 x 5,87"] / 0,5 kg [1,1 lbs] |
| Ontwerpstandaarden |
|
| Elektrische veiligheid |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5 4)
|
| Hoofdharmonica |
EN 61000 -3-2 |
| Milieu |
ETSI EN 300 019: 2 -1 (klasse 1.2), 2-2 (klasse 2.3) en 2-3 (klasse 3.2)
ETSI EN 300 132-2
2002/ 95/ EG (RoHS) & 2002/ 96/ EG (WEEE)
|
|
Naleving van de maritieme voorschriften
(EMC-klasse B met wisselstroomfilter)
|
DnV-regels voor de indeling van schepen, hogesnelheids- en lichte vaartuigen en DnV-offshore-normen |
|
1) DC-ondersteuning voor 241120.200 met primaire FW 404088.009 (vanaf HW-revisie 1.2) en 241120.100 van HW-revisie 2
2) 11/ 22 cellen met maximale boostspanning 1,636 V DC/cel
3) Quick-Trip-functie, indien V OUT = 5 VDC een 35 ms stroompuls wordt gegenereerd om te helpen met het opstarten van de zekering/MCB op een kortsluiting
4) Alleen 12V en 24V
|
