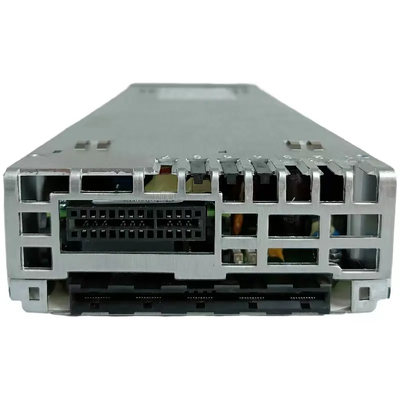

Sinds de lancering is de Flatpack2-familie uitgebreid met een ruime keuze aan vermogens en voltages. De Flatpack2 48V-60V/2000W HE is een kosteneffectieve gelijkrichter voor 48V en 60V loodaccu-systemen en 48V NiCad.
Belangrijkste kenmerken
Hoge efficiëntie – 96,2 %
Bewezen betrouwbaarheid
Hoge vermogensdichtheid
Flexibiliteit in toepassing - van 2 kW tot installaties met meerdere kasten
Modulair ontwerp - MTTR en LT5 minuten
Accepteert DC-ingang (DC/DC-omvormer)
Wereldwijde naleving (CE, UL, NEBS)
Certificeringen voor maritieme en offshore toepassingen
Gepatenteerde technologie
Specificatie:
| |
| Model 48-60/2000 HE |
| Onderdeelnummer 241115.705 |
| INGANGSDATA |
| Voltage (nominaal) 185 - 275 VAC / 185 - 275 VDC |
| Voltage (werkbereik) 85 - 300 VAC / 80 - 300 VDC |
| Stroom (maximaal) @ nominaal ingangsvermogen, volle belasting 11,6 ARMS |
| Frequentie 45 - 66 Hz / 0 Hz |
| Vermogensfactor > 0,99 bij 50% belasting of meer |
| THD < 5% bij 100% belasting |
| Beveiliging Zekering in L & N, Varistor, Uitschakeling bij ingangsspanning buiten werkbereik |
| UITGANGSDATA |
| Voltage (standaard) 1) 53,5 VDC (67 VDC in 60V modus) |
| Voltage (instelbaar bereik) 1) 39,9 - 72 VDC |
| Vermogen (maximaal) @ nominaal ingangsvermogen 2000 W (@VUIT ≥ 48VDC) |
| Vermogen @ 85 VAC 750 W |
| Stroom (maximaal) @ nominaal ingangsvermogen 41,6 A (@VUIT < 48VDC) |
| Hold-up tijd, 1500W uitgangsvermogen >20ms; uitgangsspanning > 53,5 VDC (60V modus) |
| Stroomdeling (10 - 100% belasting) ±5% van maximale stroom van 10 tot 100% belasting |
| Statische spanningsregeling (10 - 100% belasting) ±0,5% |
| Dynamische spanningsregeling ±5,0% voor 10-80% of 80-10% belastingvariatie, regeltijd < 50ms |
| Rimpel & ruis < 150 mVPP , 30 MHz bandbreedte / < 2 mVRMS psophometrisch |
| Beveiliging Zekering, Kortsluitingsbestendig, Hoge temperatuurbeveiliging, Overspanningsuitschakeling |
| ANDERE SPECIFICATIES |
| Efficiëntie 96,2 % |
| Isolatie 3,0 kVAC - ingang naar uitgang, 1,5 kVAC - ingang naar aarde, 500 VDC - uitgang naar aarde |
|
Uitschakeling bij lage/hoge ingangsspanning, Uitschakeling bij hoge/lage temperatuur, Gelijkrichter
Alarmen: Rode LED Storing, Overspanningsuitschakeling op uitgang, Ventilatorstoring, Alarm lage uitgangsspanning, CAN-busstoring
|
|
Gelijkrichter in de-rate modus, Externe stroombegrenzing geactiveerd, Ingang
Waarschuwingen: Gele LED spanning buiten bereik, knipperend bij overspanning, Verlies van CAN-communicatie met
controller
|
| Normale werking: Groene LED |
| MTBF (Telcordia SR-332 Iss.I methode III (a)) >350.000 (@ Tomgeving : 25 °C) |
| Bedrijfstemperatuur. (5-95% RV n.cond. luchtvochtigheid) -40 tot + 75°C [-40 tot +167°F] |
| Max. uitgangsvermogen de-rate boven temp / tot 45°C [113°F] / 1200W @ 75°C[167°F] |
| Opslagtemperatuur -40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 - 99% RV niet-condenserend |
| Afmetingen[BxHxD] / Gewicht 109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / 1,950 kg (4,3 lbs) |
| ONTWERPSTANDAARDEN |
| Elektrische veiligheid EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1
|
| Maritiem DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (Klasse 1.2) & 2-2 (Klasse 2.3)
Milieu 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Andere
bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.3, moeten worden geadviseerd
|
|
1) OVS-instelling via controller selectiemodus: OVS≤59,5V = 48V modus (42-58V), 59,5V
2) Alleen geldig voor onderdeelnummer 241115.705M
|
