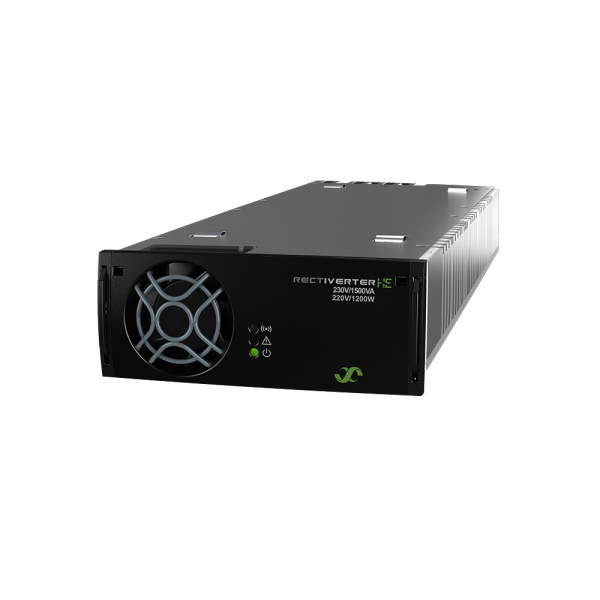

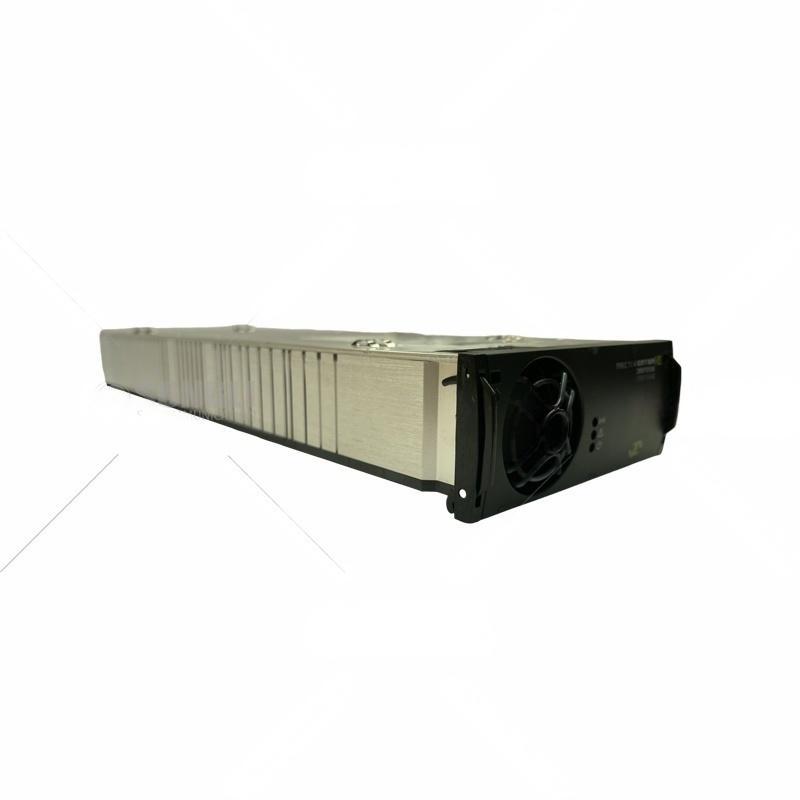

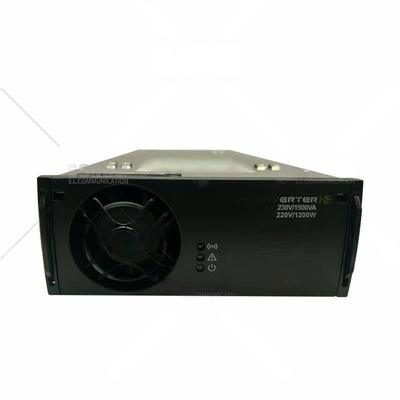

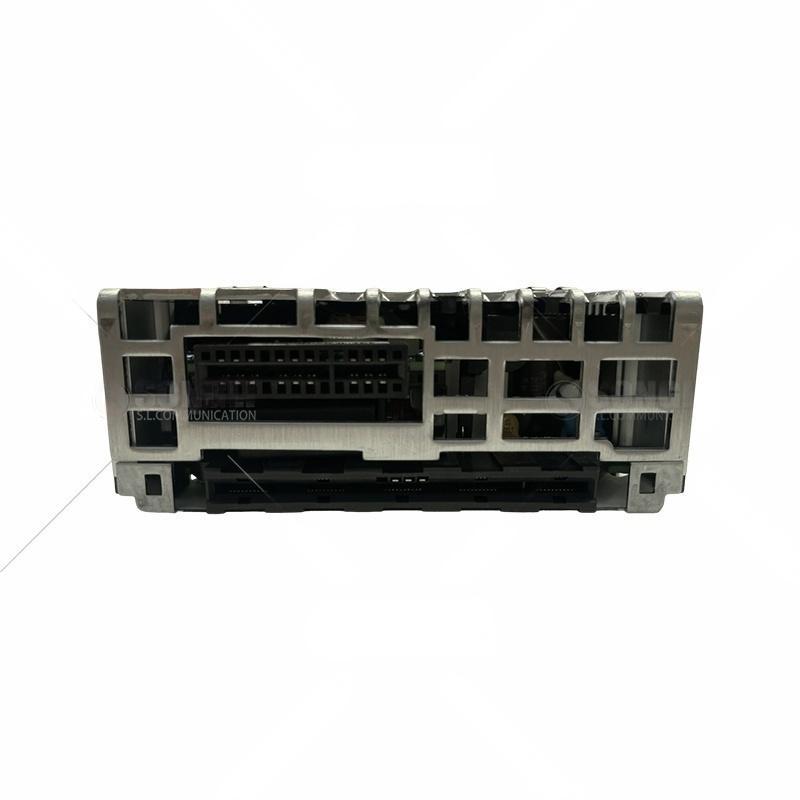

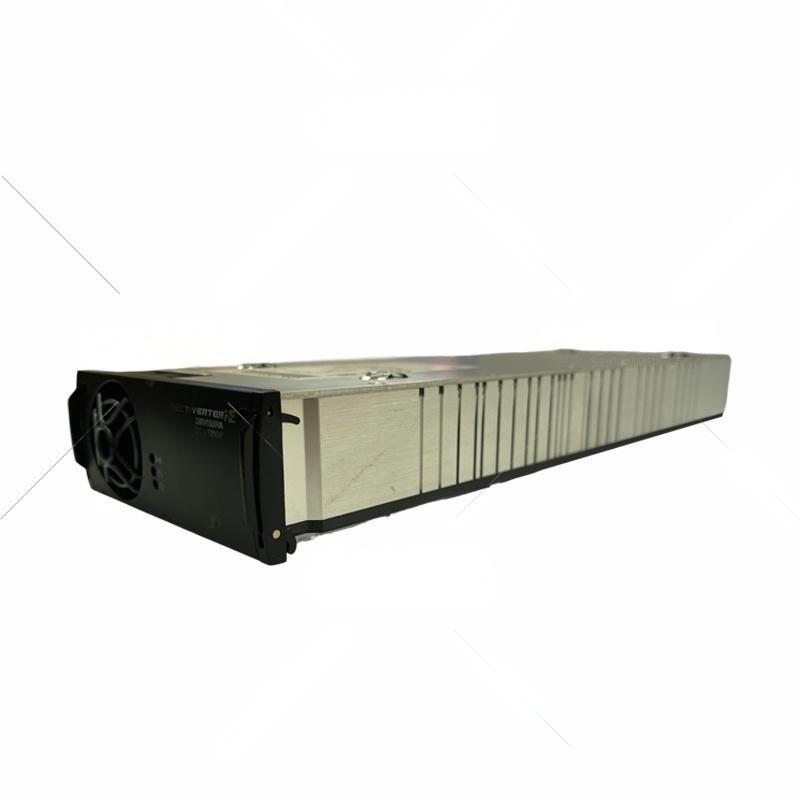

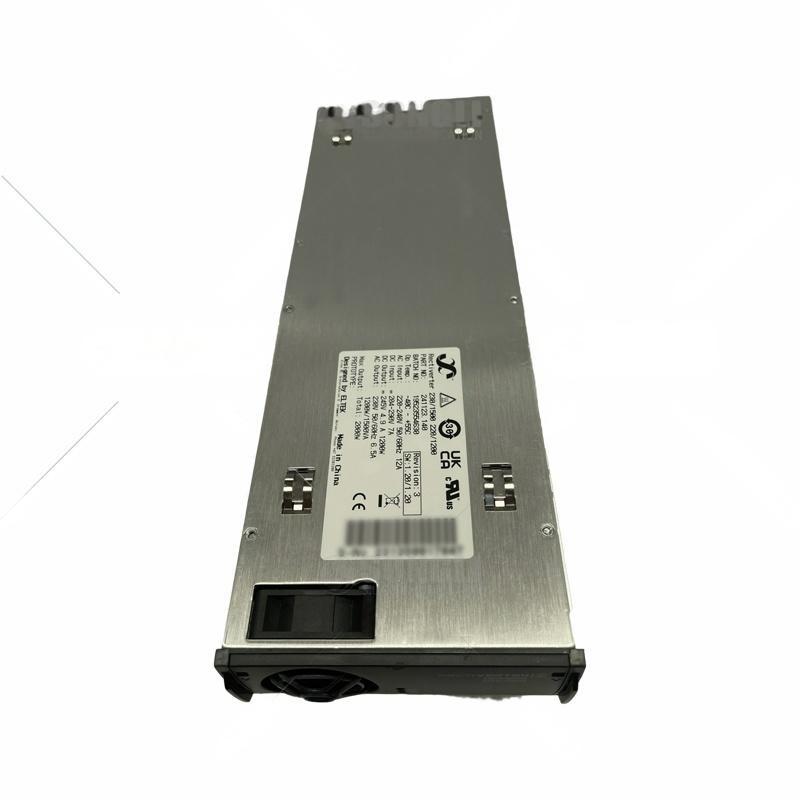

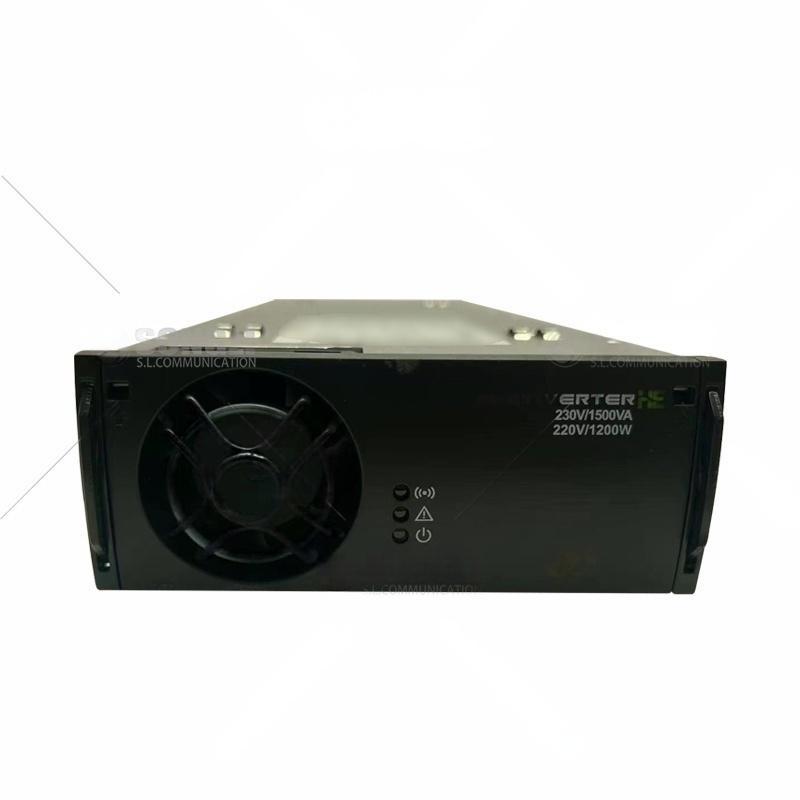

Eltek Rectiverter Flatpack2 220V 230/1500 220/0 P/N.:241123.142

Modellen / bestellen informatie 230/1500 230/1500 230/1500 115/750 115/750 115/750

220/1200 220/150 220/0 220/600 220/75 220/0

Deel aantal 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L

AC OUTPUT DATA

Spanning (standaard) / (instelbaar) bereik) 230 V_{Airconditioning}  / 200 - 240 V_{Airconditioning} 115 V_{Airconditioning} / 100 - 127 V_{Airconditioning}

Frequentie (standaard) omvormer modus) 50 Hz (aanpassend) 60Hz (aanpassend)

Frequentie (instelbaar) omvormer modus) 50 Hz, 60 Hz of het laatst gesynchroniseerde 50/60 Hz (adaptief), 94-106 Hz⁶⁾

Maximaal vermogen (continuum / overbelasting) (< 15 s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA

Verzorging delen ± 5%vanactief vermogen van 10 tot 100% belastingen

Maximale stroom (continue / overbelasting) (< 15 s) ) 6.5 A_RMS - Acht.7 Een_RMS

Stroom (maximaal) Snel reis (20 ms) 32 A (6 x nominale)

THD < 1,5% bij weerstand belastingen

Bescherming Zuiveringen in L, warm aansluitbaar, Varistor

DC OUTPUT DATA

Spanning (standaard) / (instelbaar) bereik) 245 V_D.C. / 194 - 290 V_D.C.

Vermogen (maximaal) @nominale Invoer) 1200 W ¹⁾ 150 W 0 W ²⁾ 600 W ¹⁾ 75 W 0 W ²⁾

Stroom (maximaal @V)_Uit ≤ 216 V_D.C.) 5.56 Een ¹⁾ 0.69 Een - 2.78 Een ¹⁾ 0.34 Een -

Wachttijd, maximaal uitgangsvermogen > 10 ms; V_Uit > 190 V_D.C. (alleen in rechtgever) modus)

Huidige verdeling (10 - 100% belasting) ± 5%vanmaximale stroom van 10 tot 100% belastingen

Statische spanningsregeling (10 - 100% belasting) ± 0,5%

Dynamisch Spanning regelgeving ± 5,0% voor 10-90%of90-10% variatie van de belasting, reguleringtijd< 50 ms

Ripple < 1 V_PP , 30 MHz bandbreedte

Bescherming Kortsluitingsbestendig, overspanning uitschakeling, omgekeerde polariteit en Verstuiver

Invoergegevens

AC Main Input Voltage (bereik / LV ontkoppelen) van de soort gebruikt voor de vervaardiging van motorvoertuigen_{Airconditioning} / 170 V_{Airconditioning} 95 - 140 V_{Airconditioning} / 85 V_{Airconditioning}

Airconditioning Stroom (maximaal) 11.5 Een_RMS 9.1 Een_RMS ³⁾ 8.2 Een_RMS ³⁾ 11.3 Een_RMS 10.1 Een_RMS ³⁾ 9.2 A_RMS ³⁾

Frequentie (standaard: Sync: bereik) 47 tot en met 53 57-63 Hz 47-53 en 57-63 Hz

Frequentie (instelbaar: Sync: bereik) 47-53 Hz, 57-63Hzof beide (aanpassend)

Vermogensfactor / THD > 0,99 bij een belasting van 50% of meer / < 3,5%

Airconditioning Invoer Bescherming Versmelting in L enN,Warm aansluitbaar. Varistor

DC-spanning nominale / verlengd bereik⁴⁾ 20 - 290 V_D.C. / 180 - 204 V_D.C.

D.C. Stroom (maximaal) 6.67 A / 9 A tijdens overbelasting (15s) 3.2 A / 4.5 A bij overbelasting (15s)

Andere specificaties

Efficiëntie > 96% (hoofdmodus (AC/AC en AC/DC)), > 94% (omvormermodus) (DC/AC)

Isolatie 3.85 kV_D.C. - Airconditioning_In/uit naar PE, 3.55 kV_D.C. - Airconditioning_In/uit naar DC, 4.25 kV_D.C. - Airconditioning._In/uit naar CAN/SYNC, 2.2 kV_D.C.- DC naar PE, 3,5 kV_D.C. - DC naar. CAN/SYNC

Alarm: Rood LED's Afsluiting van laag- en hoogspanning, hoge en lage temperatuur Afsluiting, Rectiverter Fout, Alarm Relais [NO max 75 V]_D.C. / 100 mA] Overspanningsonderbreking bij uitgang, ventilatorfout, laagspanningsalarm, CAN-busfout, Sync-bus(AC-uitgangOFD.C. uitgang alarmen) Lost en Sync mislukken

Waarschuwingen: geel LED's Rectiver in de modus van vermogensafname of in de modus van vermogen of stroomlimiet op DC- of AC-poort, Remote uitgangsstroomlimiet geactiveerd, VerliesvanCAN-communicatie controller

Normale werking: Groen LED's AC-uitgang en/of DC-uitgang op en Goed.

Werken temperatuur -40 tot +75°C (-40 tot +167°F), luchtvochtigheid 5 - 95% RH niet-condenserende

Temperatuurvermindering boven 55°C (131°F) 1200 W tot 480 W @ 75 °C voor elk van de AC- en DC-uitgangen(totaal vermogen 2000 W tot 800 W)

Bewaarplaats temperatuur -40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 - 99%RH niet-condenserende

Afmetingen [WxHxD] / Gewicht 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,95 kg (4,25 x 1,69 x 13 ′′)3 (kg)

Ontwerpstandaarden

Elektrische apparatuur Veiligheid EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 nr. 107.3-14

EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019, IEC 61000-6-5:2015

EMC EN 62040-2:2006 (C1-emissies, C2/C3-immuniteit), FCC CFR 47 Deel 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:2019⁵⁾

EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (klasse 1.2) & 2-2 (klasse 2.3)

Milieu Normale bedrijfsomstandighedenalsvolgens IEC 62040-5-3:2016 clausule 4.2. Andere bedrijfsomstandighedenalsvolgens IEC 62040-5-3:2016 clausule 4.3, moet zijn Advies

1)De maximale beschikbare gelijkstroom-uitgangsvermogen en stroom is: Afhankelijk op 3)AlsDC-poort is overladen trekken van de spanning onder 194V de invoerstroom kan toenemenbovenDit niveau. onmiddellijke wisselstroombelasting en wisselstroominvoerspanning, d.w.z. maximaal 800 W/7,4 Abijvol wisselstroomvermogen en nominale 4) Verminderde prestaties - geen overbelasting en voor 200 - 240 VAC-uitgangTHDzal toenemen en maximale input voor 230VAC. de uitgangsvermogensverlagingen (tot 970 W voor 230 VAC @ 180 VDC) 5) om te voldoen aan de spanningsbehoefte van 4 kV externe spanning

2)D.C. haven moet nog steeds zijn beschouwd tweerichtings haven; Spanning zal presenteren als elektriciteitsnetten aangedreven bescherming nodig is op AC-poorten 6) vereistFWversie ≥ 1.10/1.10
