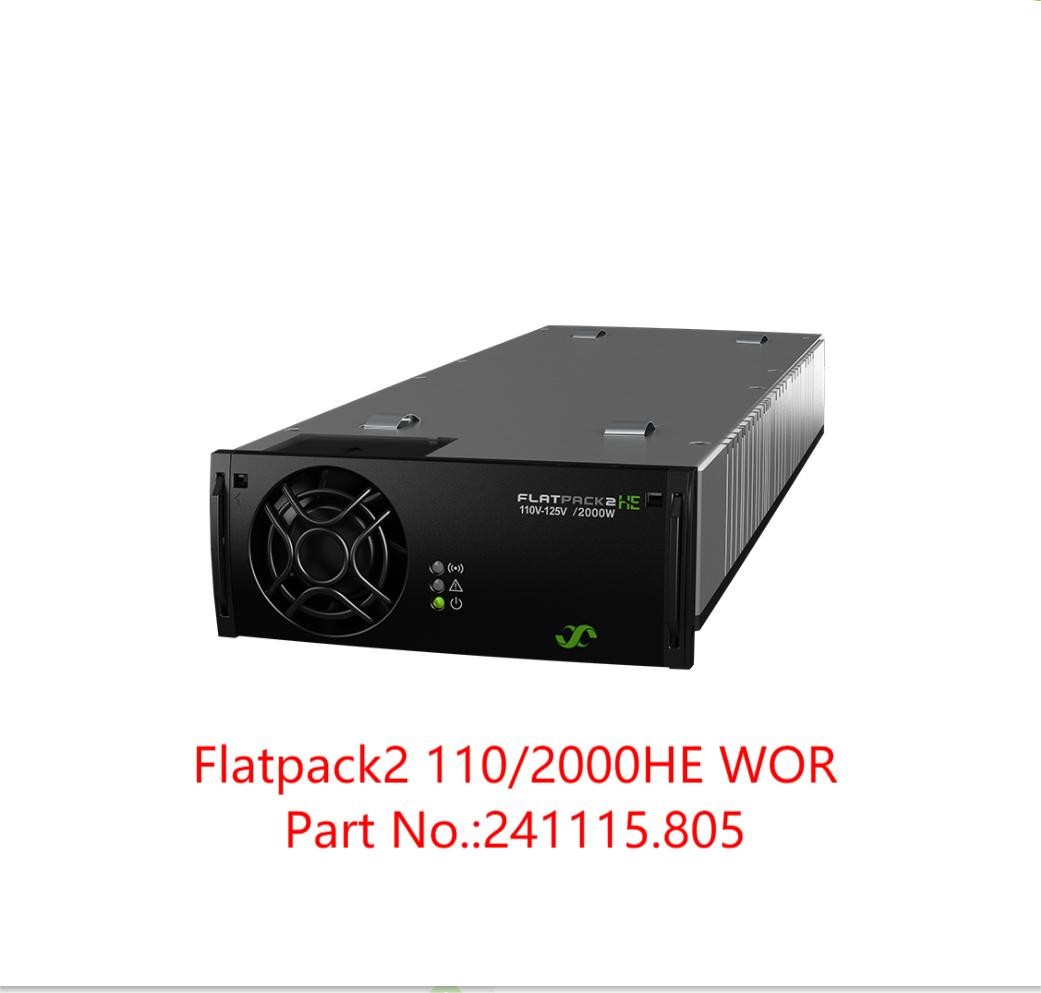

| Model |
110 / 2000 HE WOR |
110-120 / 20A HE |
| Artikelnummer |
241115.805 |
241119.805 |
| INGANGSDAT |
| Spanningsbereik (nominaal) |
185 - 275 V AC/ DC |
176 - 277 V AC 1) |
| Spanningsbereik |
85 - 300 V AC/ DC |
85 - 305 V A 1)
C
|
| Frequentie |
0 - 66 Hz |
45 - 66 Hz |
| Maximale stroom |
11,9 A RMS |
18,64 ARMS |
| Vermogensfactor |
0,99 (@ 50-100% belasting) |
0,99 (@ 50-100% belasting) |
| THD (@ 230 VAC) |
< 5% (@ volle belasting) |
< 4% (@ volle belasting) |
| Bescherming |
Varistor voor transiënte bescherming, zekering in beide lijnen, uitschakeling boven 300/305 V |
| UITGANGSDAT |
| Standaardspanning |
122,5 VDC |
| Spanningsbereik |
89,22) - 171,6 VDC |
90,02) - 151,25 VD 1)
C
|
| # Pb-cel ondersteund (1,8 - 2,4 V DC/ cel) |
54 - 71 |
54 -60 |
| # NiCad-cel ondersteund (1,05 - 1,65 V DC/ cel) |
85 - 104 |
86 - 91 |
| Max. vermogen, nominale ingang |
2000 W |
3025 W1) |
| Max. vermogen, 85V ingang |
850 W |
1280 W |
| Max. stroom |
16,7 A |
20 A |
| Hold-up tijd, standaardspanning en 1500 W belasting |
20 ms, VOUT > 99,7 VDC |
10 ms, VOUT > 99,7 VDC |
| Stroomdeling |
±5% van maximale stroom van 10 tot 100% belasting |
| Statische spanningsregeling |
±0,5% van 10% tot 100% belasting en nominale ingang |
| Dynamische spanningsregeling |
±5,0% voor 10-80% of 80-10% belastingsvariatie, regeltijd< 50 ms |
| Rimpel en ruis, 30 MHz bandbreedte |
< 500 mV PP |
| Bescherming |
Overspanningsuitschakeling, kortsluitingsbestendig, hoge temperatuur, hot-plug inrush stroombegrenzing, ORing-diode |
| ANDERE SPECIFICATIES |
| Efficiëntie |
> 94% |
> 94% |
| Isolatie |
3,0 kVAC – ingang en uitgang, 1,5 kV AC – ingang aarde, 1,5 kV DC – uitgang aarde 3 kVAC CAN – ingang, 3kVAC CAN – uitgang |
| Alarmen (rode LED) |
Laag netspanningsuitschakeling, Hoge en lage temperatuuruitschakeling, Gelijkrichterfout, Overspanningsuitschakeling op uitgang, Ventilatorfout, Alarm lage spanning, CAN-busfout |
| Waarschuwingen (gele LED) |
Gelijkrichter in verminderde vermogensmodus, Externe batterijstroomlimiet geactiveerd, Ingangsspanning buiten bereik, knippert bij overspanning |
| Normaal (groene LED) |
Ingang en uitgang ok |
| MTBF (Telcordia SR-332 Issue I methode III (a)) |
>391.000 uur (@T AMBIENT= 25°C) |
>400.000 uur (@T AMBIENT= 25°C) |
| Bedrijfstemperatuur (5 - 95% RV niet-condens.) Uitgangsvermogen wordt gereduceerd boven temp / naar |
-40 tot +75°C [ -40 tot +167°F]
+55°C / 1350W @ +75°C
|
-40 tot +75°C [ -40 tot +167°F]
+50°C / 1150 W @ +75°C
|
| Opslagtemperatuur |
-40 tot +85°C (-40 tot +185°F), vochtigheid 0 - 99% RV niet-condenserend |
| Afmetingen[BxHxD] / Gewicht |
109 x 41,5 x 327 mm (BxHxD) [4,25 x 1,69 x 13”] / 1,950 kg [4,3 lbs] |
| ONTWERPSTANDAARDEN |
| Elektrische veiligheid |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Net Harmonischen |
EN 61000 -3-2 |
| Omgeving |
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) & 2-3 (Klasse 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EG (WEEE)
|
|
Maritieme naleving
(EMC klasse B met AC-filter)
|
DnV Regels voor Classificatie van Schepen, Hogesnelheids- & Lichtvaartuigen en DnV Offshore Normen |
-
|
|
1) Specificatie geldig voor HW-versie 2 en nieuwer. Voor oudere revisie zie DS:24111x.805.DS3 ver1.
2) Uitgangsspanning zal toenemen bij lichte belastingen (< 1,6A)
|
