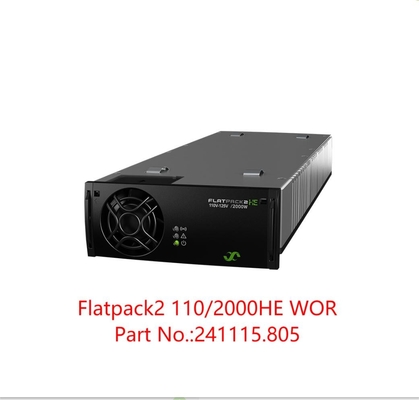

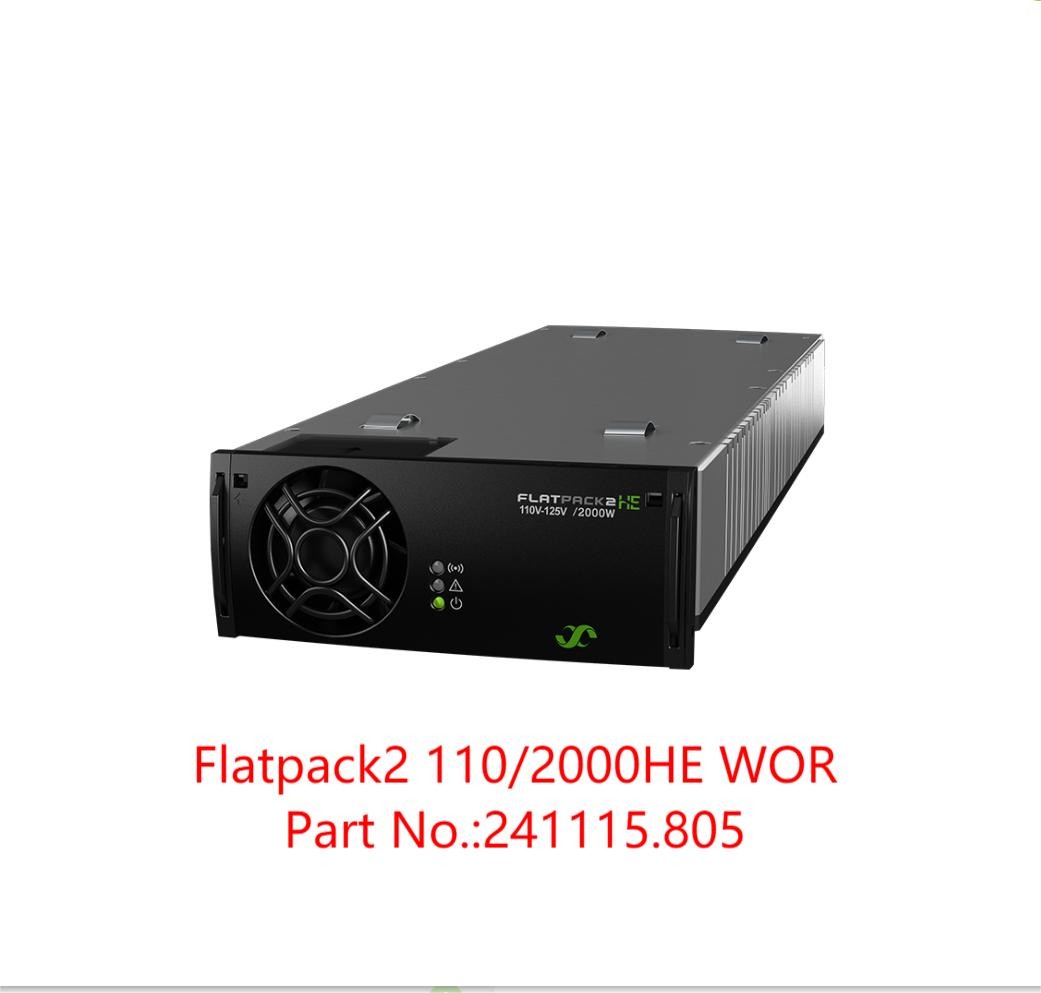

| Model |
110 / 2000 Hij WOR |
110-120 / 20A HE |
| Deelnummer |
241115.805 |
241119.805 |
| Invoergegevens |
| Spanningsbereik (nominaal) |
185 - 275 V AC/DC |
176 - 277 V AC 1) |
| Spanningsbereik |
85 - 300 V AC/DC |
85 - 305 V A 1)
C
|
| Frequentie |
0 - 66 Hz |
45 - 66 Hz |
| Maximale stroom |
11.9 Een RMS |
18.64 ARMS |
| Vermogensfactor |
0.99 (@ 50-100% belasting) |
0.99 (@ 50-100% belasting) |
| THD (@ 230 VAC) |
< 5 % (@ volle lading) |
< 4 % (@ volle lading) |
| Bescherming |
Varistor voor tijdelijke beveiliging, zekerheid in beide lijnen, uitschakeling boven 300/305 V |
| OUTPUT DATA |
| Standaardspanning |
122.5 VDC |
| Spanningsbereik |
89.22)- 171,6 VDC |
90.02)- 151,25 VD 1)
C
|
| # Pb-cel ondersteund (1.8 - 2.4 V DC/cel) |
54 - 71 |
54 -60 |
| # NiCad-cel ondersteund (1,05 - 1,65 V DC/cel) |
85 - 104 |
86 - 91 |
| Maximaal vermogen, nominale invoer |
2000 W |
3025 W1) |
| Maximaal vermogen, 85V-invoer |
850 W |
1280 W |
| Maximale stroom |
16.7 A |
20 A |
| Ophoudtijd, standaardspanning en belasting van 1500 W |
20 ms, VOUT > 99,7 VDC |
10 ms, VOUT > 99,7 VDC |
| Huidig delen |
± 5% van de maximale stroom van 10 tot 100% belasting |
| Statische spanningsregeling |
±0,5% van 10% tot 100% belasting en nominale invoer |
| Dynamische spanningsregeling |
± 5,0% voor 10-80% of 80-10% variatie van de belasting, insteltijd < 50 ms |
| Rippel en geluid, bandbreedte 30 MHz |
< 500 mV PP |
| Bescherming |
Overspanningssluiting, kortsluitingsbestendige, hoge temperatuur, warm insteek-in-stroombeperking, ORing-diode |
| Andere specificaties |
| Efficiëntie |
> 94% |
> 94% |
| Isolatie |
3.0 kVAC invoer en uitgang, 1.5 kV AC invoer aarde, 1.5 kV DC uitvoer aarde 3 kVAC CAN invoer, 3 kVAC CAN uitgang |
| Alarmen (rode LED) |
Afsluiting van het elektriciteitsnet bij lage spanning, afsluiting bij hoge en lage temperatuur, fout met de rectificator, uitsluiting van de uitgang bij overspanning, fout met de ventilator, alarm voor lage spanning, fout met de CAN-bus |
| Waarschuwingen (gele LED) |
Rectificator in stroomvermindering modus, Remote batterij stroomlimiet geactiveerd, Invoerspanning buiten bereik, knipperend bij overspanning |
| Normaal (groene LED) |
In- en uitgang OK |
| MTBF (Telcordia SR-332 Issue I methode III (a)) |
> 391 000h (@T AMBIENT= 25°C) |
> 400 000h (@T AMBIENT= 25°C) |
| Werktemperatuur (5 - 95% RH niet-geconditioneerd) |
-40 tot +75°C [ -40 tot +167°F]
+55°C / 1350W @ +75°C
|
-40 tot +75°C [ -40 tot +167°F]
+50°C / 1150 W @ +75°C
|
| Bergingstemperatuur |
-40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 - 99% RH niet-condenserend |
| Afmetingen [WxHxD] / Gewicht |
109 x 41,5 x 327 mm (WxHxD) [4,25 x 1,69 x 13 ¢] / 1,950 kg [4,3 lbs] |
| Ontwerpstandaarden |
| Elektrische veiligheid |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Hoofdharmonica |
EN 61000 -3-2 |
| Milieu |
ETSI EN 300 019: 2-1 (klasse 1.2), 2-2 (klasse 2.3) en 2-3 (klasse 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) en 2008/ 98/EG (WEEE)
|
|
Naleving van de maritieme voorschriften
(EMC-klasse B met wisselstroomfilter)
|
DnV-regels voor de indeling van schepen, hogesnelheids- en lichte vaartuigen en DnV-offshore-normen |
-
|
|
1) Specificatie geldig voor HW versie 2 en nieuwere.805.DS3 versie 1.
2) De uitgangsspanning zal toenemen bij lichte belastingen (< 1,6 A)
|
