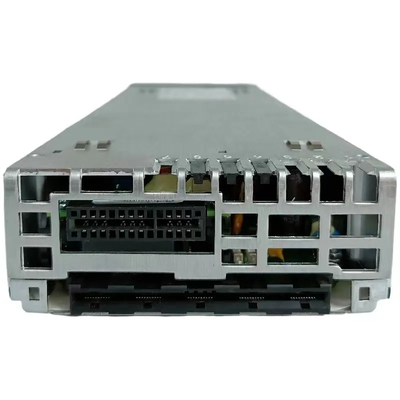

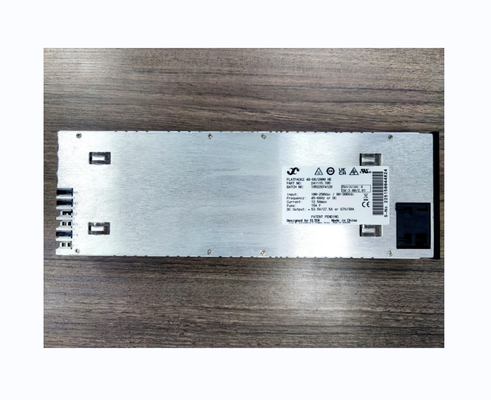

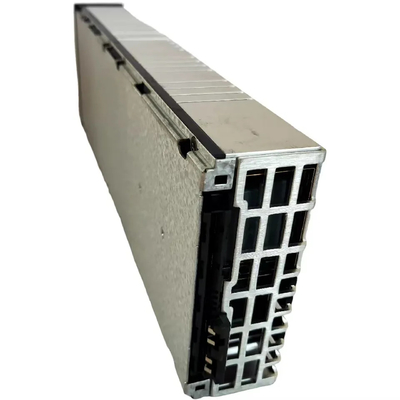

| Model 48-60/2000 HE |
| Deelnummer 241115.705 |
| Invoergegevens |
| Spanning (nominale) 185 - 275 VAirconditioning/ 185 - 275 VD.C. |
| Spanning (werkbereik) 85 - 300 VAirconditioning/ 80 - 300 VD.C. |
| Stroom (maximaal) @ nominale invoer, volle belasting 11,6 ARMS |
| Frequentie 45 - 66 Hz / 0 Hz |
| Vermogensfactor > 0,99 bij een belasting van 50% of meer |
| THD < 5% bij 100% belasting |
| Beschermingssluiting in L & N, Varistor, Afsluiting wanneer de ingangsspanning buiten het werkbereik ligt |
| OUTPUT DATA |
| Spanning (standaard)1)53.5 VD.C.67,0 VD.C.in 60V-modus) |
| Spanning (instelbaar bereik)1)39.9 - 72 VD.C. |
| Vermogen (maximaal) @ nominale invoer 2000 W (@V)Uit≥ 48VD.C.) |
| Vermogen @ 85 VAC 750 W |
| Stroom (maximaal) @ nominale invoer 41,6 A (@V)Uit< 48 VD.C.) |
| Ophoudtijd, 1500W uitgangsvermogen > 20 ms; uitgangsspanning > 53,5 VD.C.(60V-modus) |
| Stroomdeling (10 - 100% belasting) ±5% van de maximale stroom van 10 tot 100% belasting |
| Statische spanningsregeling (10 - 100% belasting) ±0,5% |
| Dynamische spanningsregulatie ±5,0% voor 10-80% of 80-10% variatie van de belasting, regeltyd < 50 ms |
| Rimpel & geluid < 150 mVPP, 30 MHz bandbreedte / < 2 mVRMSpsophometrisch |
| Beschermingsbeschermer, kortsluitingsbescherming, hoge temperatuurbescherming, overspanningssluiting |
| Andere specificaties |
| Efficiëntie 96,2 % |
| Isolatie 3,0 kVAirconditioning- Invoer naar uitgang, 1,5 kVAirconditioning- ingang op de grond, 500 VD.C.- uitgang naar de aarde |
|
Afsluiting van lage / hoge invoerspanning, Afsluiting bij hoge / lage temperatuur, Rectifier
Alarmen: Rood LED-onderbreking, uitschakeling bij uitgang door overspanning, ventilatorfout, laag uitgangsspanningsalarm, CAN-busfout
|
|
Rectificator in de modus van vermogensafname, Remote uitgangsstroomlimiet geactiveerd, Input
Waarschuwingen: gele LED-spanning buiten bereik, knipperend bij overspanning, verlies van CAN-communicatie met
controller
|
| Normale werking: groene LED |
| MTBF (Telcordia SR-332 Iss.I methode III (a)) > 350 000 (@ Tomgeving: 25 °C) |
| Werktemperatuur (5-95% RH n.c. hum.) -40 tot + 75°C [-40 tot +167°F] |
| Maximaal uitgangsvermogen boven temp / tot 45°C [113°F] / 1200W @ 75°C[167°F] |
| Bergingstemperatuur -40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 tot 99% RH niet-condenserend |
| Afmetingen [WxHxD] / Gewicht 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,950 kg (4,3 lbs) |
| Ontwerpstandaarden |
| Elektrische veiligheid EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1
|
| Marine DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (klasse 1.2) & 2-2 (klasse 2.3)
Milieu 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. andere
exploitatieomstandigheden volgens IEC 62040-5-3:2016 clausule 4.3, moet worden geadviseerd
|
|
1) OVS-instelling vanaf de selecteerstand van de regelaar: OVS≤59,5V = 48V-stand (42-58V), 59,5V
2) Alleen geldig voor deelnummer 241115.705M
|
