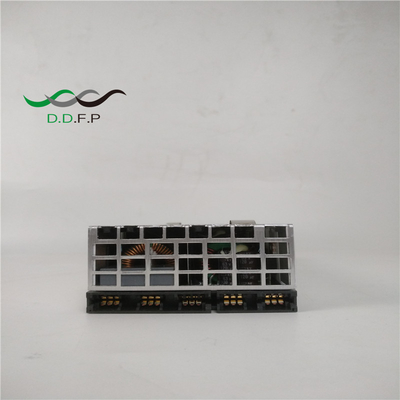

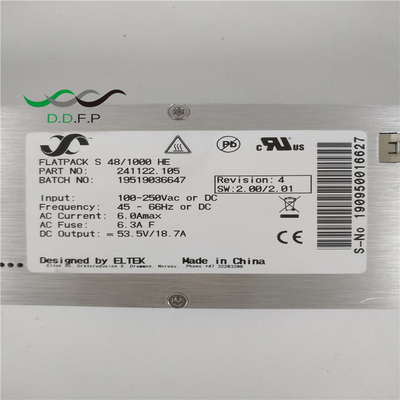

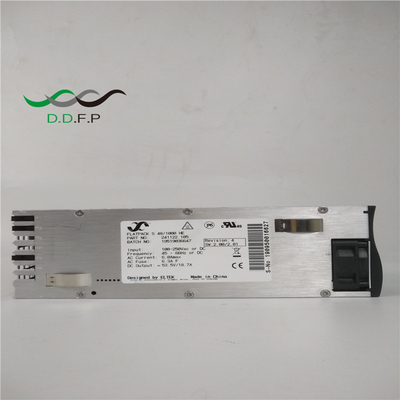

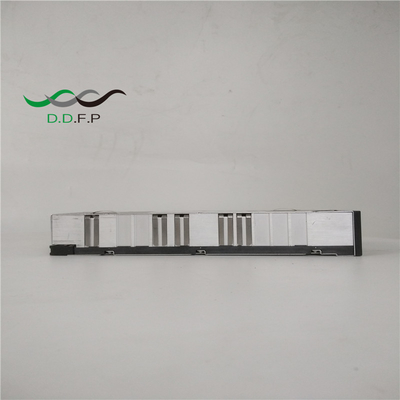

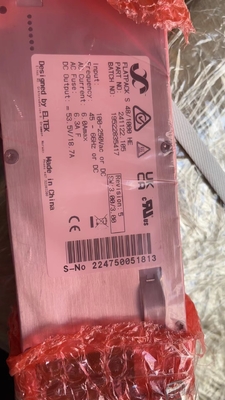

Eltek Flatpack S 48/1000 HE 48V 1000W P/N 241122.105 Voor CTOS0301.XXX

Eltek Flatpack S 48/1000 HE 48V 1000W gelijkrichtermodule (P/N: 241122.105) voor CTOS0301.XXX


De Flatpack S gelijkrichters bevatten Telecom specificaties, hoge efficiëntie, ORing bescherming op de uitgang

en hoog vermogen in een kleine doos van 217 mm diep. Gebruikt in het 1U hoge, 2 of 3 gelijkrichterposities voedingsrek

met Smartpack S controller en batterij- en lastverdelingen, dekken de Flatpack S gelijkrichters 2 tot 5,4kW

toepassingen met een minimum aan ruimte, minder dan 6 liter, en lage warmteafvoer

Voor hogere capaciteit is ook een 2U-systeem met 9kW capaciteit beschikbaar


Toepassing:

TELECOM – MOBIEL / DRAADLOOS

· RADIO BASISSTATIONS/ CELL

SITES

· LTE / 4G / WIMAX

· GEDISTRIBUEERDE ANTENNE

SYSTEMEN

· MICROGOLF

· BREEDBAND

TELECOM - VAST

· TELEFONIESERVERS /

SCHAKELAARS

· VEZELOPTICA / FTTX

· MICROGOLF

· KABEL

· BREEDBAND


Parameters:

Model
Artikelnummer	241122.105		241122.125
INGANGSGEGEVENS
Spanning (nominaal)		185 - 250 VAC / 185 - 250 VDC 1) 195 - 277 VAC / 195 - 250 VDC 1)
Spanning (werkbereik)		85 - 300 VAC / 85 - 250 VDC 1) 85 - 305 VAC / 85 - 250 VDC 1)
Stroom (maximaal) @ nominale ingang, volle belasting		5,9 ARMS	9,9 ARMS
Frequentie		45 - 66 Hz / 15 - 18,5 Hz2) / 0 Hz1) 45 - 66 Hz / 0 Hz1)
Vermogensfactor		> 0,99 bij 50% belasting of meer
Bescherming		Zekering in L & N, Varistor, Uitschakeling wanneer de ingangsspanning buiten het werkbereik valt
UITGANGSGEGEVENS
Spanning (standaard)		53,5 VDC
Spanning (instelbaar bereik)		43,5 - 57,6 VDC
Vermogen (maximaal) @ nominale ingang		1000 W	1800 W
Vermogen @ 85 VAC		420 W	700 W2)
Stroom (maximaal) @ nominale ingang		20,9 A (@VOUT < 48VDC) 37,5 A (@VOUT < 48VDC)
Vasthoudtijd, maximaal uitgangsvermogen		>20ms; uitgangsspanning > 41 VDC >10ms; uitgangsspanning > 42 VDC
Stroomdeling (10 - 100% belasting)		±5% van de maximale stroom van 10 tot 100% belasting
Statische spanningsregeling (10 - 100% belasting)		±0,5%
Dynamische spanningsregeling		±5,0% voor 10-90% of 90-10% belastingsvariatie, regulatietijd < 50ms
Rimpel		< 150 mVPP, 30 MHz bandbreedte
Bescherming		ORing FET, Kortsluitvast, Bescherming tegen hoge temperaturen, Overspanningsuitschakeling
ANDERE SPECIFICATIES
Efficiëntie		95,5 %	96 %
Isolatie		4,0 kVDC - ingang naar uitgang, 2,5 kVDC - ingang naar aarde, 710 VDC - uitgang naar aarde	5,0 kVDC - ingang naar uitgang, 2,5 kVDC - ingang naar aarde, 710 VDC - uitgang naar aarde
Alarmen: Rode LED		Uitschakeling bij lage / hoge ingangsspanning, Uitschakeling bij hoge / lage temperatuur, Gelijkrichter Storing, Overspanningsuitschakeling op uitgang, Ventilatorstoring, Alarm voor lage uitgangsspanning, CAN busstoring
Waarschuwingen: Gele LED		Gelijkrichter in verminderde modus, Externe uitgangsstroombegrenzing geactiveerd, Ingangsspanning buiten bereik, knipperend bij overspanning, Verlies van CAN-communicatie met controller
Normale werking: Groene LED
MTBF (Telcordia SR-332 Iss.I methode III (a))		>315 000 (@ Tambient : 25 °C) >300 000 (@ Tambient : 25 °C)
Bedrijfstemperatuur (5-95% RV n.cond. hum.)		-40 tot + 85°C [-40 tot +185°F] -40 tot + 85°C [-40 tot +185°F]
Max. uitgangsvermogen daalt boven temp / naar		45°C [113°F] / 600W @ 85°C[185°F] 55°C [113°F] / 1000W @ 85°C[185°F]
Opslagtemperatuur		-40 tot +85°C (-40 tot +185°F), vochtigheid 0 - 99% RV niet-condenserend
Hoogte		2000m (~6500ft) 4000m (~13000ft)
Afmetingen[BxHxD] / Gewicht		72 x 41,5 x 217mm (2,83 x 1,63 x 8,54”) / < 850 g (1,9 lbs)
ONTWERPSTANDAARDEN
Elektrische veiligheid	EN 62368- 1:2020+A11:2020, IEC 62368- 1:2018, UL 62368- 1:2019 IEC 60950- 1:2013
EMC	EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011, - 6-4:2019 IEC 61000-6-5:2015+Cor1:2017, EN 50121 -4:2016/A1:2019, -5:2017/A1:2019 ETSI EN 300 386 V.2. 1. 1, FCC CFR47 deel 15B:2020 (delen van)
Marine	DNVGL-CG-03393)
Omgeving	ETSI EN 300 019: 2- 1 (Klasse 1.2) & 2-2 (Klasse 2.3) Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Andere bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.3, moeten worden geadviseerd EU 2015/863 (RoHS), 2012/19/EU (WEEE), IEC 63000:2018

                                                           * Flatpack S 1U met 2R beschikbaar  *
