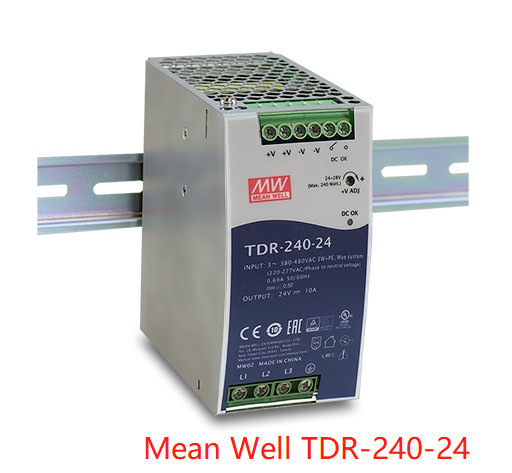

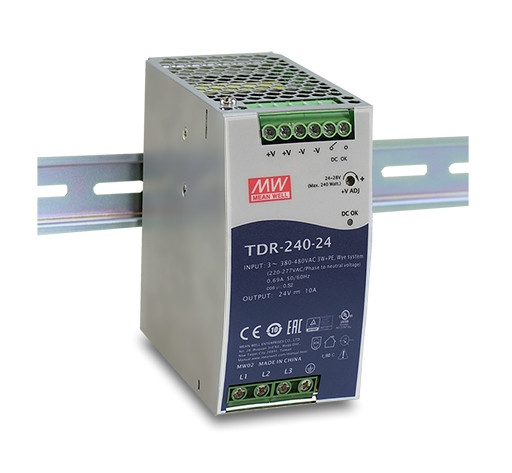

Beteken goed het Slanke Industriële DIN Spoor In drie stadia van 240W met PFC-functie tdr-240 reeks tdr-240-24
Beteken goed het Slanke Industriële DIN Spoor In drie stadia van 240W met PFC-functie tdr-240 reeksen
TDR-240-24 TDR-240-48
Metaalgeval, slanke grootte
3∅, 340~550VAC-input
Hoog rendement tot 94,5%
Ingebouwde actieve PFC-functie
Assembleer op industrieel spoor ts-35/7,5 of 15
Ingebouwd O.K. het relaiscontact van gelijkstroom
Technisch
MODEL | Tdr-240-24 | Tdr-240-48 | ||||
OUTPUT |
GELIJKSTROOM-VOLTAGE | 24V | 48V | |||
GESCHATTE STROOM | 10A | 5A | ||||
HUIDIGE WAAIER | 0 ~ 10A | 0 ~ 5A | ||||
GESCHATTE MACHT | 240W | 240W | ||||
RIMPELING & LAWAAI (max.) Note.2 | 100mVp-p | 120mVp-p | ||||
VOLTAGE ADJ. WAAIER | 24 ~ 28V | 48 ~ 55V | ||||
VOLTAGEtolerantie Note.3 | ±1.0% | ±1.0% | ||||
LIJNregelgeving | ±0.5% | ±0.5% | ||||
LADINGSregelgeving | ±1.0% | ±1.0% | ||||
OPSTELLING, STIJGINGStijd | 2000ms, 60ms/400VAC 1500ms, 60ms/500VAC bij volledige lading | |||||
STEUN TIJD (Type.) | 20ms/400VAC 40ms/500VAC bij volledige lading | |||||
INPUT |
VOLTAGEwaaier Note.4 | 340 in drie stadia ~ 550VAC (Dubbele verrichting mogelijke fase in het verbinden L1, L3, FG of L2, L3, FG) of 480 ~ 780VDC | ||||
FREQUENTIEGEBIED | 47 ~ 63Hz | |||||
MACHTSfactor (Type.) | PF≧0.53/400VAC PF≧0.52/500VAC bij volledige lading | |||||
EFFICIENCY (Type.) | 92% | 92% | ||||
AC STROOM (Type.) | 0.69A/400VAC 0.6A/500VAC | |||||
TOEVLOEDstroom (Type.) | KOUD BEGIN 50A | |||||
LEKKAGEstroom | <2ma> | |||||
BESCHERMING |
OVERBELASTING | 105 het nominale vermogenmacht van ~ 130% | ||||
Beschermingstype: De constante stroom die, zal eenheid na 3 seconden hikken beperken. | ||||||
OVER VOLTAGE | 30 ~ 36V | 56 ~ 65V | ||||
Beschermingstype: De hikwijze, krijgt automatisch terug nadat de foutenvoorwaarde wordt verwijderd. | ||||||
OVER TEMPERATUUR | Het afsluiten o/p-voltage, krijgt automatisch terug nadat de temperatuur daalt | |||||
FUNCTIE | GELIJKSTROOM O.K. CONTACTEERT WERKELIJK CLASSIFICATIES (MAX.) | 60VDC/0.3A, 30VDC/1A, de weerstand biedende lading van 30VAC/0.5A | ||||
MILIEU |
HET WERK TEMPERATUREN. Note.5 | -30 ~ +70℃ (verwijs naar „Derating-Kromme“) | ||||
HET WERK VOCHTIGHEID | 20 non-condensing relatieve vochtigheid van ~ 95% | |||||
OPSLAGtemperaturen., VOCHTIGHEID | -40 ~ +85℃, 10 non-condensing relatieve vochtigheid van ~ 95% | |||||
TEMPERATUREN. COËFFICIËNT | ±0.05%/℃ (0 ~ 60℃) | |||||
TRILLING | Component: 10 ~ 500Hz, 2G 10min. /1cycle, 60min. elk langs X, Y, z-assen; Het opzetten: Naleving aan iec60068-2-6 | |||||
WERKENDE HOOGTE Note.6 | 5000 meters | |||||
OVER VOLTAGEcategorie | Ⅲ; Volgens EN61558, EN50178, en60664-1, en62477-1, en60204-1; hoogte tot 2000 meters | |||||
VEILIGHEID & EMC (Nota 7) |
VEILIGHEIDSNORM | UL61010-1, UL61010-2-201, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 62368,1, GOEDGEKEURDE EAC TP TC 004 | ||||
WEERSTA VOLTAGE | I/P-O/P: 4.87KVAC I/P-FG: 2.4KVAC O/P-FG: O.K. 0.5KVAC O/P-GELIJKSTROOM: 0.5KVAC | |||||
ISOLATIEweerstand | I/P-O/P, I/P-FG, O/P-FG: >100M relatieve vochtigheid van Ohms/van 500VDC/van 25℃/70% | |||||
EMC EMISSIE |
Parameter | Norm | Testniveau/Nota | |||
Geleid | BS EN/EN55032 (CISPR32) /BS EN/EN61204-3 | Klasse B | ||||
Uitgestraald | BS EN/EN55032 (CISPR32) /BS EN/EN61204-3 | Klasse B | ||||
Harmonische Stroom | BS EN/EN61000-3-2 | Klasse A | ||||
Voltagetrilling | BS EN/EN61000-3 | - | ||||
EMC IMMUNITEIT |
BS EN/EN55024, BS EN/EN61204-3 | |||||
Parameter | Norm | Testniveau/Nota | ||||
ESD | BS EN/EN61000-4-2 | Niveau 4, 15KV-lucht; Niveau 4, 8KV-contact | ||||
Uitgestraald Gebied | BS EN/EN61000-4-3 | Niveau 3 | ||||
EFT/Gebarsten | BS EN/EN61000-4 | Niveau 3 | ||||
Schommeling | BS EN/EN61000-4-5 | Niveau 4, 2KV/lijn-Lijn, Niveau 4, 4KV/-lijn-Aarde | ||||
Geleid | BS EN/EN61000-4-6 | Niveau 3 | ||||
Magnetisch veld | BS EN/EN61000-4-8 | Niveau 4 | ||||
Voltageonderdompelingen en Onderbrekingen | BS EN/EN61000-4-11 |
>95% onderdompeling 0,5 periodes, 30%-onderdompeling 25 periods> 95%-onderbrekingen 250 periodes |
||||
ANDEREN |
MTBF | 1534.9K uren min. Telcordia SR-332 (Bellcore); 215.6K uren min. mil-hdbk-217F (25℃) | ||||
AFMETING | 63*125.2*113.5mm (W*H*D) | |||||
VERPAKKING | 1Kg; 12pcs/13Kg/1.22CUFT |
