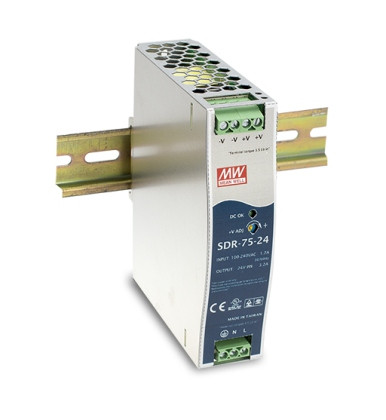

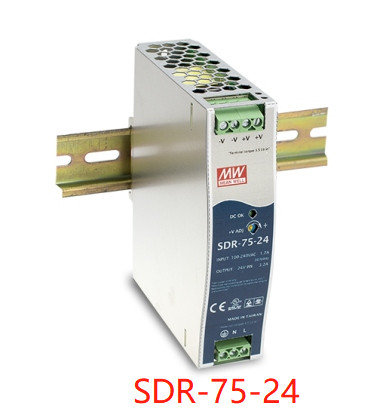

Mean Well Merk 75W Single Output Industriële DIN Rail met Voeding SDR-75 serie
Mean Well Merk 75W Single Output Industriële DIN Rail met Voeding SDR-75 serie
Kenmerken:
Metalen behuizing, slank formaat
1∅, volledig bereik ingang (alleen 230VAC voor SDR-960)
94% hoog rendement en complete functies
Ingebouwde actieve PFC-functie (behalve SDR-75)
Montage op industriële rail TS-35 / 7.5 of 15
Ingebouwde DC OK relaiscontact (behalve SDR-75)
130%~150% piekbelastingscapaciteit per model
Stroomdelingsfunctie (SDR-480P/960)
Technisch
| MODEL |
SDR-75-12 |
SDR-75-24 |
SDR-75-48 |
|
UITGANG
|
DC SPANNING |
12V |
24V |
48V |
| NOMINALE STROOM |
6.3A |
3.2A |
1.6A |
| STROOMBEREIK |
0 ~ 6.3A |
0 ~ 3.2A |
0 ~ 1.6A |
| NOMINAAL VERMOGEN |
75.6W |
76.8W |
76.8W |
| PIEKSTROOM |
9.375A |
4.69A |
2.34A |
| PIEKVERMOGEN Note.6 |
112.5W (3 sec.) |
| RIMPEL & RUIS (max.) Note.2 |
100mVp-p |
100mVp-p |
120mVp-p |
| SPANNINGSINST. BEREIK |
12 ~ 14V |
24 ~ 28V |
48 ~ 55V |
| SPANNINGSTOLERANTIE Note.3 |
±1.0% |
±1.0% |
±1.0% |
| LIJNREGULATIE |
±0.5% |
±0.5% |
±0.5% |
| BELASTINGSREGULATIE |
±1.0% |
±1.0% |
±1.0% |
| OPSTARTTIJD, STIJGTIJD |
1500ms, 60ms/230VAC 3000ms, 60ms/115VAC bij volle belasting |
| VASthoudTIJD (Typ.) |
80ms/230VAC 20ms/115VAC bij volle belasting |
|
INGANG
|
SPANNING BEREIK Note.7 |
88 ~ 264VAC 124 ~ 370VDC [DC ingangsbedrijf mogelijk door AC/L(+),AC/N(-) aan te sluiten] |
| FREQUENTIEBEREIK |
47 ~ 63Hz |
| RENDEMENT (Typ.) |
88.5% |
89% |
90% |
| AC STROOM (Typ.) |
1.4A/115VAC 0.85A/230VAC |
| INSCHAKELSTROOM (Typ.) |
30A/115VAC 50A/230VAC |
| LEKSTROOM |
<1mA >
|
|
BESCHERMING
|
OVERBELASTING |
Werkt normaal binnen 110 ~ 150% nominaal uitgangsvermogen gedurende meer dan 3 seconden en schakelt dan de uitgangsspanning uit, opnieuw inschakelen om te herstellen |
| 150 ~ 170% nominaal vermogen, constante stroombegrenzing met automatische herstel binnen 3 seconden, en schakelt dan de uitgangsspanning uit na 3 seconden, opnieuw inschakelen om te herstellen |
| OVERSPANNING |
14 ~ 17V |
29 ~ 33V |
56 ~ 65V |
| Beschermingstype: Schakel de uitgangsspanning uit, opnieuw inschakelen om te herstellen |
| OVER TEMPERATUUR |
100℃±10℃ (RTH2) detectie op de hoofdtransistor |
| Beschermingstype: Schakel de uitgangsspanning uit, opnieuw inschakelen om te herstellen nadat de temperatuur daalt |
|
OMGEVING
|
WERKTEMP. |
-30 ~ +70℃ (Zie "Derating Curve") |
| WERKENDE VOCHTIGHEID |
20 ~ 95% RH niet-condenserend |
| OPSLAGTEMP., VOCHTIGHEID |
-40 ~ +85℃, 10 ~ 95% RH |
| TEMP. COËFFICIËNT |
±0.03%/℃ (0 ~ 60℃) |
| VIBRATIE |
Component:10 ~ 500Hz, 2G 10min./1cyclus, 60min. elk langs X, Y, Z assen; Montage: Conform IEC60068-2-6 |
|
VEILIGHEID & EMC
(Opmerking 4)
|
VEILIGHEIDSNORMEN |
UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 goedgekeurd, ontwerp verwijzen naar GL ;(voldoet aan BS EN/EN60204-1) |
| WEERSTAANSPANNING |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
| ISOLATIEWEERSTAND |
I/P-O/P, I/P-FG, O/P-FG:>100M Ohm / 500VDC / 25℃/ 70% RH |
| EMC EMISSIE |
Conform BS EN/EN55032 (CISPR32). BS EN/EN61204-3 Klasse B, BS EN/EN61000-3-2,-3, EAC TP TC 020 |
| EMC IMMUNITEIT |
Conform BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2),
BS EN/EN61204-3, zware industrie niveau, EAC TP TC 020, SEMI F47 goedgekeurd
|
|
ANDERS
|
MTBF |
2670.8K uur min. Telcordia SR-332 (Bellcore) ; 479.8K uur min. MIL-HDBK-217F (25℃) |
| AFMETING |
32*125.2*102mm (B*H*D) |
| VERPAKKING |
0.51Kg; 28 stuks/15.3Kg/1.22CUFT |
