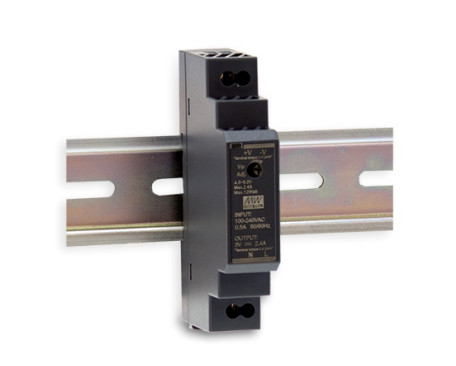

Mean Well HDR serie HDR-15 HDR-30 HDR-60 HDR-100
Mean Well Draagbare Type Metalen Behuizing OpladerNPB-120-12 NPB-120-24NPB-120-48
Model
Nieuwe modellen:
NPB-120 / NPB-240 / NPB-360
Oude modellen:
PA-120 / PB-120
Kenmerken :
Standaard type zeer betrouwbare lader met breed spanningsbereik
Metalen behuizing voor betere warmteafvoer, wat leidt tot een lagere aanraaktemperatuur
Eenvoudige en flexibele aanpassing:
• Oplaadspanning instelbaar via het voorpaneel (10,5~15,2V, 21~30,4V, 42~60,8V)
• Oplaadstroom instelbaar via het paneel (50~100% van de nominale stroom)
• 2 of 3 fasen selecteerbaar via DIP S.W. op het voorpaneel
Beschermingen: Kortsluiting, overspanning, overtemperatuur, omgekeerde batterijpolariteit
Voldoet aan UL/EN62368-1 en IEC60335-1/2-29 dubbele certificeringen
Meerdere DC-uitgangsconnectoren selecteerbaar: Anderson, klemmenblok en 4-pins voedingspin
Technisch
| MODEL |
HDR-15-5 |
HDR-15-12 |
HDR-15-15 |
HDR-15-24 |
HDR-15-48 |
|
UITGANG
|
DC SPANNING |
5V |
12V |
15V |
24V |
48V |
| NOMINALE STROOM |
2.4A |
1.25A |
1A |
0.63A |
0.32A |
| STROOMBEREIK |
0 ~ 2.4A |
0 ~ 1.25A |
0 ~ 1A |
0 ~ 0.63A |
0 ~ 0.32A |
| NOMINAAL VERMOGEN |
12W |
15W |
15W |
15.2W |
15.4W |
| RIMPEL & RUIS (max.) Opmerking.2 |
80mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
240mVp-p |
| SPANNING AANPASSING. BEREIK |
4.5 ~ 5.5V |
10.8 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 29V |
43.2 ~ 55.2V |
| SPANNINGSTOLERANTIE Opmerking.3 |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| LIJNREGULATIE |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| BELASTINGSREGULATIE |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| INSTEL-, STIJGTIJD |
2000ms, 80ms/230VAC 2000ms, 80ms/115VAC bij volle belasting |
| VAS THOUDT TIJD (Typ.) |
30ms/230VAC 12ms/115VAC bij volle belasting |
|
INGANG
|
SPANNINGSBEREIK |
85 ~ 264VAC (277VAC operationeel ) 120 ~ 370VDC (390VDC operationeel ) |
| FREQUENTIEBEREIK |
47 ~ 63Hz |
| RENDEMENT (Typ.) |
80% |
85% |
85.5% |
86% |
87% |
| AC STROOM (Typ.) |
0.5A/115VAC 0.25A/230VAC |
| INSCHAKELSTROOM (Typ.) |
KOUDE START 25A/115VAC 45A/230VAC |
|
BESCHERMING
|
OVERBELASTING
|
110 ~ 145% nominaal uitgangsvermogen |
|
Hiccup-modus wanneer uitgangsspanning <50%, herstelt automatisch na foutconditie
Constante stroombegrenzing binnen 50% ~100% nominaal uitgangsspanning, herstelt automatisch na foutconditie
|
| OVERSPANNING |
5.75 ~ 6.75V |
14.2 ~ 16.2V |
18.8 ~ 22.5V |
30 ~ 36V |
56.5 ~ 64.8V |
| Beschermingstype: Schakel o/p spanning uit, klemmen door zenerdiode |
|
OMGEVING
|
WERKTEMP. |
-30 ~ +70℃ (Raadpleeg "Derating Curve") |
| WERKENDE VOCHTIGHEID |
20 ~ 90% RV niet-condenserend |
| OPSLAGTEMP., VOCHTIGHEID |
-40 ~ +85℃, 10 ~ 95% RV niet-condenserend |
| TEMP. COËFFICIËNT |
±0.03%/℃ (0 ~ 50℃) RV niet-condenserend |
| VIBRATIE |
10 ~ 500Hz, 2G 10min./1cyclus, periode van 60min. elk langs X, Y, Z assen; Montage: Conform IEC60068-2-6 |
| WERKHOOGTE |
2000 meter |
| OVERSPANNINGSCATEGORIE |
Ⅲ; Volgens EN61558, EN50178,EN60664-1, EN62477-1; hoogte tot 2000 meter |
|
VEILIGHEID & EMC
(Opmerking 4)
|
VEILIGHEIDSNORMEN |
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 goedgekeurd;
Ontwerp verwijzen naar TUV BS EN/EN62368-1
|
| WEERSTAANSPANNING |
I/P-O/P:4KVAC |
| ISOLATIEWEERSTAND |
I/P-O/P:100M Ohm / 500VDC / 25℃/ 70% RV |
|
EMC EMISSIE
|
Parameter |
Standaard |
Testniveau / Opmerking |
| Geleid |
BS EN/EN55032(CISPR32), CNS13438 |
Klasse B |
| Uitgestraald |
BS EN/EN55032(CISPR32), CNS13438 |
Klasse B |
| Harmonische Stroom |
BS EN/EN61000-3-2 |
Klasse A |
| Spanningsflikkering |
BS EN/EN61000-3-3 |
------- |
|
EMC IMMUNITEIT
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Parameter |
Standaard |
Testniveau /Opmerking |
| ESD |
BS EN/EN61000-4-2 |
Niveau 3, 8KV lucht; Niveau 2, 4KV contact, criteria A |
| Uitgestraalde Gevoeligheid |
BS EN/EN61000-4-3 |
Niveau 3, criteria A |
| EFT/Burest |
BS EN/EN61000-4-4 |
Niveau 3, criteria A |
| Pieken |
BS EN/EN61000-4-5 |
Niveau 4,2KV/L-N, criteria A |
| Geleid |
BS EN/EN61000-4-6 |
Niveau 3, criteria A |
| Magnetisch Veld |
BS EN/EN61000-4-8 |
Niveau 4, criteria A |
| Spanningsdips en onderbrekingen |
BS EN/EN61000-4-11 |
＞95% dip 0.5 perioden, 30% dip 25 perioden,
＞95% onderbrekingen 250 perioden
|
|
ANDERS
|
MTBF |
3724.3K uur min. Telcordia SR-332 (Bellcore) ; 1166.1K uur min. MIL-HDBK-217F (25℃) |
| AFMETING |
17.5*90*54.5mm (B*H*D) |
| VERPAKKING |
78g;160pcs/13.5Kg/1.14CUFT |
