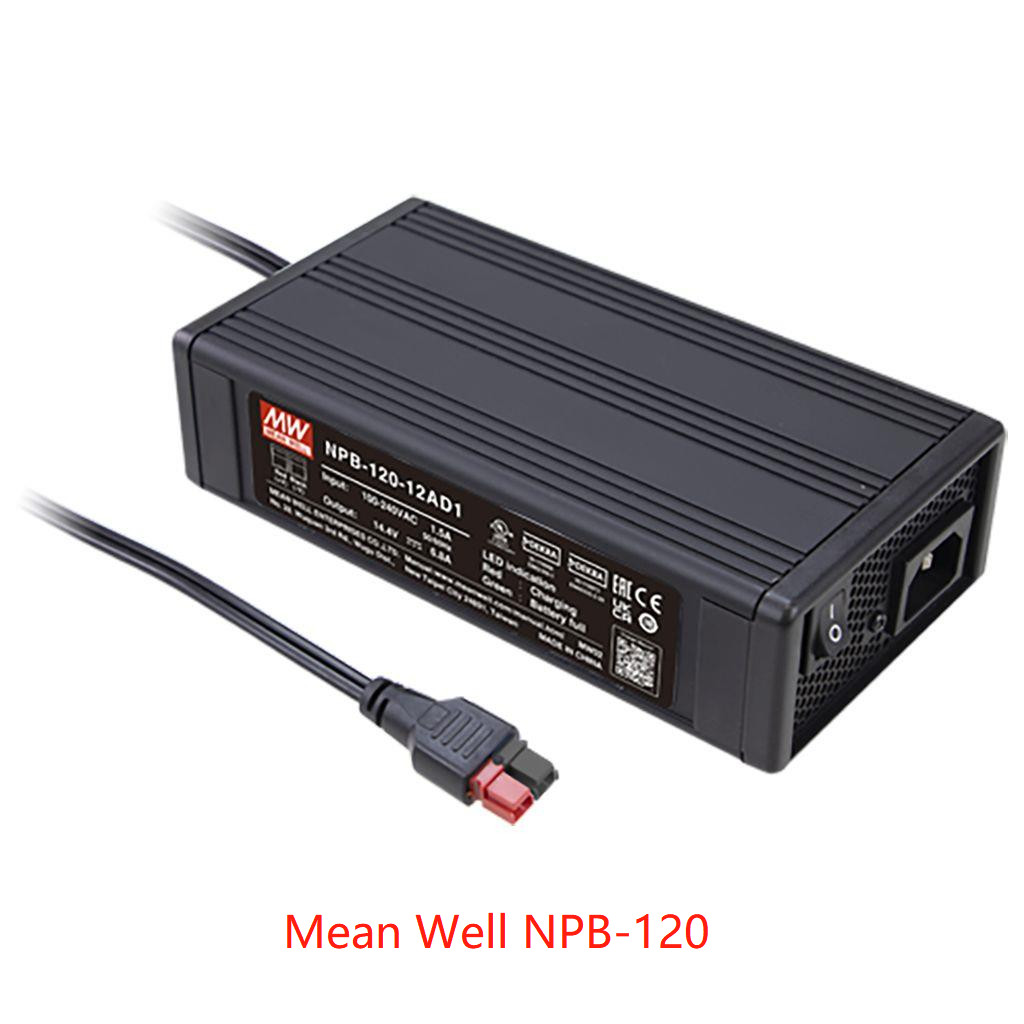

Gemiddeld goed draagbare laadmachine voor metalen behuizing NPB-120-12 NPB-120-24 NPB-120-48
ModusIk...
Nieuwe modellen:
NPB-120/NPB-240/NPB-360
Oude modellen:
PA-120/PB-120
Kenmerken:
Standardtype zeer betrouwbare breedspanningsoplader
Metalen behuizing voor betere warmteafvoer, wat leidt tot lagere aanrakingstemperatuur
Eenvoudige en flexibele aanpassing:
‧ Laadspanning verstelbaar via het voorpaneel (10,5~15,2V, 21~30,4V, 42~60,8V)
‧ Laadstroom die via het paneel kan worden verstelbaar (50 tot 100% van de nominale stroom)
‧ 2 of 3 fasen, selecteerbaar door DIP S.W. op het voorpaneel
Bescherming: kortsluiting, overspanning, over temperatuur, batterij omgekeerde polariteit
Voldoen aan de dubbele certificeringen UL/EN62368-1 en IEC60335-1/2-29
Meerdere gelijkstroomuitgangspluggen selecteerbaar: Anderson, terminalblok en 4-pinnige stroomspeld
Technische
| Modellen |
NPB-120-12 |
NPB-120-24 |
NPB-120-48 |
| =XLR, AD1, TB |
|
Uitvoer
|
Verhoging van de spanning van de lading ((Vboost) ((standaard) |
14.4V |
28.8V |
57.6V |
| VLOAT LAADVOLTAGE ((Vfloat)) ((standaard) |
13.8V |
27.6V |
55.2V |
| Spanning Verstelbaar GROEP |
10.5 ~ 15.2V |
21 ~ 30,4 V |
42 ~ 60,8V |
| Uitvoer stroom ((Type.)Let op.5 |
6.8A |
4A |
2A |
| CURRENT-INSTALLEBARE bereik |
50% ~ 100% |
| Max. Max. Vermogen Let op.3 |
103.4W |
121.6W |
121.6W |
| Aanbevolen batterijCapaciteit (AMP-uren)Let op.4 |
20 ~ 90AH |
15 ~ 50AH |
7 ~ 25AH |
|
Invoer
|
SpanningGROEP Let op.5 |
90 ~ 264VAC 127 ~ 370VDC |
| Frequentiebereik |
47 ~ 63 Hz |
| Vermogen (type) |
PF>0,98/115VAC, PF>0,92/230VAC@12V,PF>0,93/230VAC@24/48V bij volle belasting |
|
De in de bijlage vermelde gegevens moeten worden verzameld en opgeslagen.
|
XLR |
860,5% |
89% |
900,5% |
| AD1 |
860,5% |
89% |
900,5% |
| TBC |
87% |
890,5% |
900,5% |
| AC-stroom (type.) |
1.5A/115VAC 0,8A/230VAC |
| Inbrengstroming (type) |
COLD START 55A bij 230VAC |
|
Bescherming
|
Korte CIRCUIT Let op.6 |
Beschermingssoort: constante stroombeperking, na 5 seconden wordt de lader uitgeschakeld en wordt opnieuw ingeschakeld om te herstellen |
| Overspanning |
16 ~ 20V |
32 ~ 40V |
64 ~ 75V |
| Beschermingstype: uitschakelen en afsluiten van de O/P-spanning, opnieuw inschakelen voor herstel |
| Omgekeerde polariteit |
Door interne veiligheidsbeschermer open |
| Overkoeling |
Hiccup-modus, herstelt automatisch nadat de temperatuur daalt |
| FUNCTIE |
Laadcurve |
2 of 3 fasen, door DIP S.W. verstelbaar |
|
Milieu
|
Werktijd. |
-30 ~ +70°C (zie "Deratingscurve") |
| Werkvochtigheid |
20 ~ 95% RH niet-condenserend |
| opslagtijd, vochtigheid |
-40 ~ +85°C, 10 ~ 95% RH niet-condenserend |
| TEMP. coëfficiënt |
± 0,05%/°C (0 ~ 45°C) |
| VIBRATIE |
10 ~ 500Hz, 2G 10min./1cyclus, 60min. elk langs de as X, Y, Z |
|
Veiligheid en EMC
(noot 7)
|
Veiligheidsnormen |
CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29,
EAC TP TC 004 goedgekeurd
|
| Tegenstandspanning |
I/P-O/P:3KVAC I/P-FG:0.5KVAC |
| Isolatieweerstand |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25°C/ 70% RH |
|
EMC-EMISSIE
|
Parameter |
Standaard |
Testniveau / Opmerking |
| Uitgevoerd |
Voor de toepassing van de in punt 3.4.1 bedoelde voorschriften moet de in punt 3.4.2 bedoelde technische specificaties worden toegepast. |
Klasse B |
| Bestraald |
Voor de toepassing van de in punt 3.4.1 bedoelde voorschriften moet de in punt 3.4.2 bedoelde technische specificaties worden toegepast. |
Klasse B |
| Harmonische stroom |
BS EN/EN61000-3-2 |
Klasse A |
| Voltage flikker |
BS EN/EN61000-3-3 |
- Wat is er? |
|
EMC-immuniteit
|
BS EN/EN55014-2, BS EN/EN55024, BS EN/EN55035 |
| Parameter |
Standaard |
Testniveau / Opmerking |
| ESD |
BS EN/EN61000-4-2 |
Niveau 3, 8KV lucht; niveau 2, 4KV contact |
| Bestraald |
BS EN/EN61000-4-3 |
Niveau 2, 3V/m |
| EFT / Burst |
BS EN/EN61000-4-4 |
Niveau 2, 1KV |
| De stijging |
BS EN/EN61000-4-5 |
Niveau 2, 1KV/Line-Line,Level 3, 2KV/Line-Earth |
| Uitgevoerd |
BS EN/EN61000-4-6 |
Niveau 2, 3Vrms |
| Magnetisch veld |
BS EN/EN61000-4-8 |
Niveau 1, 1A/m |
| Spanningsdalingen en onderbrekingen |
BS EN/EN61000-4-11 |
> 95% daling 0,5 periode, 30% daling 25 periode,
> 95% onderbrekingen 250 perioden
|
|
Andere
|
MTBF |
1895.4K uur min. Telcordia TR/SR-332 (Bellcore); 225.8K uur min. MIL-HDBK-217F (25°C) |
| DIMENSIE |
182.7*96*49mm (L*W*H) |
| Verpakking |
1.3kg; 10pcs/ 14Kg / 1.13CUFT |
|
Verwijder
|
1. Wijziging van de specificatie van de oplader kan nodig zijn voor verschillende batterij specificaties. Neem contact op met de batterij leverancier en MEAN WELL voor details.
2Alle niet specifiek vermelde parameters worden gemeten bij 230 VAC-invoer, nominale belasting en 25 °C omgevingstemperatuur.
3. Verwijzend naar de derating curve.
4Dit is het door MEAN WELL voorgestelde bereik. Raadpleeg uw batterijfabrikant voor hun suggesties over de maximale laadstroomlimiet.
5. Het kan nodig zijn om de spanning te verlagen bij lage invoerspanningen. Controleer de spanningscurve voor meer details.
6Dit beschermingsmechanisme is gespecificeerd voor het geval van een kortsluiting na het inschakelen van de oplader.
7De laadmachine wordt beschouwd als een onderdeel dat zal worden geïnstalleerd in een eindapparatuur.
Voor instructies over het uitvoeren van deze EMC-tests, zie EMI-tests van componenten.
(beschikbaar op http://www.meanwell.com)
※ Verwijzing van productverantwoordelijkheid:Voor gedetailleerde informatie, raadpleeg https://De Commissie heeft de Commissie verzocht om de in de mededeling vermelde informatie te verstrekken.
|
