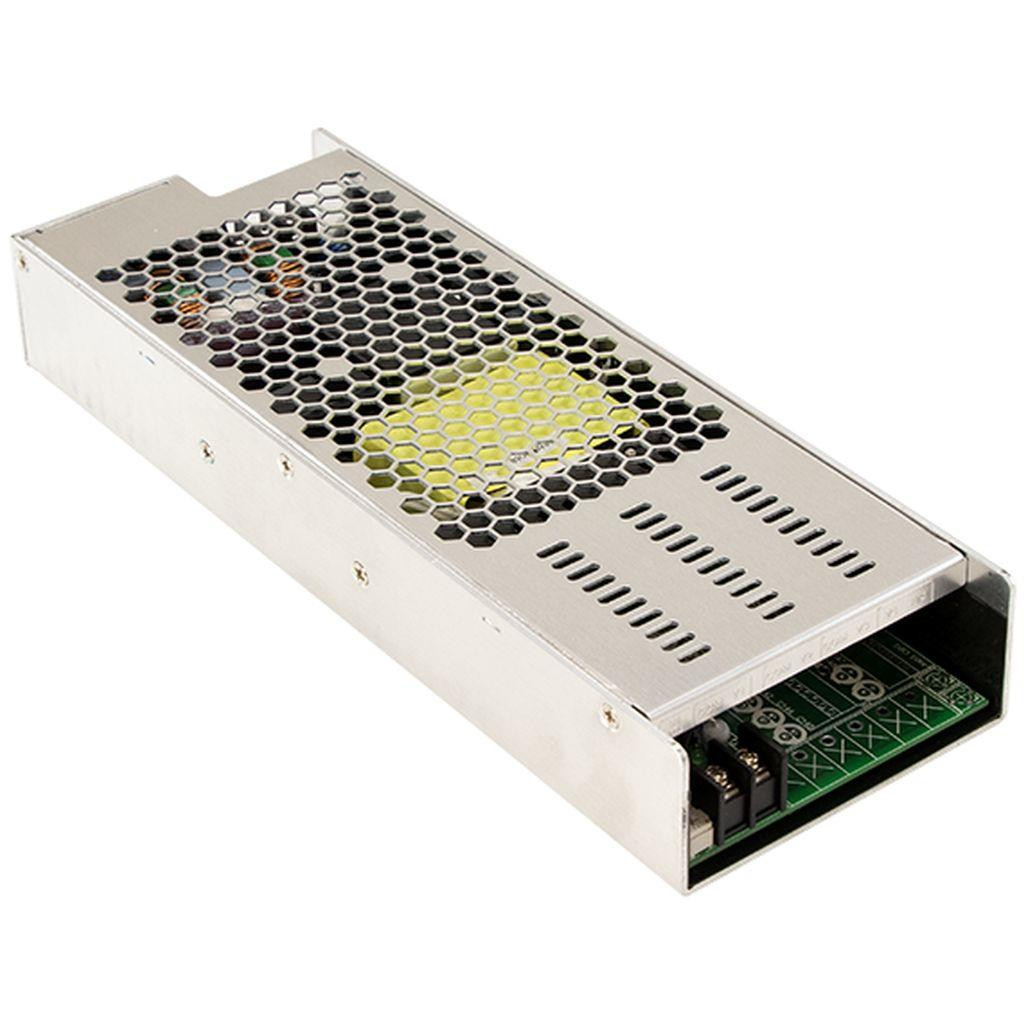

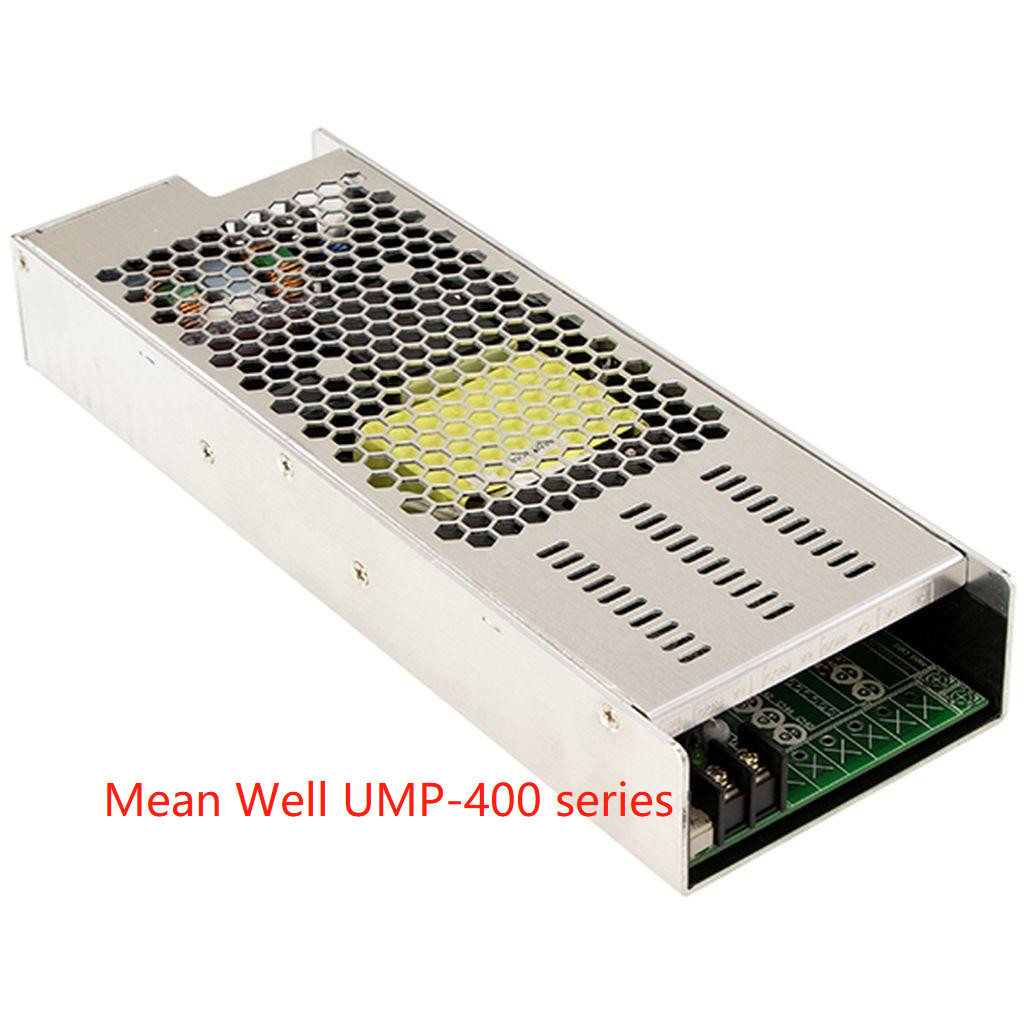

Mean Well UMP Serie UMP-400 Serie UMP-400-24 UMP-400-48 Rectifier Module
Kenmerken:
Ventilatorloos, 1U ontwerp
Modulair ontwerp, met DC-DC modulekaarten (NID35/65/100 serie modellen)
Kan gebruikt worden als een enkele rail PSU
Breed bedrijfstemperatuurbereik van -30 ~ +70 ° C
Voldoet aan OVC III vereisten
Voldoet aan 2x MOPP isolatie-eisen, ideaal voor BF-geclassificeerde medische apparatuur
Technisch
| MODEL |
UMP-400-24 |
UMP-400-48 |
|
ENKELE UITGANG
(Standaard model)
|
DC SPANNING |
24V |
48V |
| NOMINALE STROOM |
16.7A |
8.3A |
| NOMINAAL UITGANGSVERMOGEN |
400W max. |
| SPANNING AANPASSING BEREIK |
22.8 ~ 25.2V |
45.6 ~ 50.4V |
| RIMPEL & RUIS (max.) Opmerking.2 |
240mVp-p |
360mVp-p |
| SPANNINGSTOLERANTIE Opmerking.3 |
±1.0% |
±1.0% |
| LIJNREGULATIE |
±0.5% |
±0.5% |
| BELASTINGSREGULATIE |
±1.0% |
±1.0% |
| OPSTARTTIJD, STIJGTIJD |
1000ms, 50ms/230Vac ; 2000ms, 50ms/115Vac |
| HOLD UP TIJD (Typ.) |
12ms@230Vac ; 12ms@115Vac |
|
MEERVOUDIGE UITGANG
(Optioneel model)
|
DC SPANNING |
CH1 uitgang 24V of 48V + NID DC modules voor CH2,3,4 |
| TOTAAL UITGANGSVERMOGEN |
CH2,3,4 uitgangsvermogen kan flexibel zijn afhankelijk van NID selectie. Gecombineerd vermogen op alle kanalen mag niet meer dan 400W bedragen |
|
INGANG
|
SPANNING BEREIK Opmerking.4 |
90 ~ 264VAC 127 ~370VDC |
| FREQUENTIE BEREIK |
47 ~ 63Hz |
| VERMOGENSFACTOR |
PF>0.95/230VAC PF>0.98/115VAC bij volle belasting |
| RENDEMENT(Typ.) Opmerking.5 |
88.5%, volle belasting met elk type module bij nominale spanning |
| AC STROOM |
2.5A/230VAC 4.7A/115VAC |
| INSCHAKELSTROOM |
40A/230VAC 25A/115VAC |
| LEKSTROOM |
Aardlekstroom <300uA >
|
|
BESCHERMING
|
OVERBELASTING |
105 ~ 135% nominaal uitgangsvermogen |
| Beschermingstype CH1: constante stroombegrenzingsbescherming (Als een lange kortsluiting aanhoudt, wordt de OTP-actie geactiveerd), CH2,CH3,CH4: Hiccup mode bescherming |
| OVERSPANNING |
26.4 ~ 31.2V |
52.8 ~ 62.4V |
| Beschermingstype: uitschakelen o/p spanning, opnieuw inschakelen om te herstellen |
| OVER TEMPERATUUR |
Uitschakelen o/p spanning, opnieuw inschakelen om te herstellen |
|
OMGEVING
|
WERKTEMP. |
-30 ~ +70℃ (Zie "Derating Curve") |
| WERKVOCHTIGHEID |
20 ~ 90% RH niet-condenserend |
| OPSLAGTEMP. |
-40 ~ +85℃ |
| TEMP. COËFFICIËNT |
±0.03%/℃ (0 ~ 50℃) |
| VIBRATIE |
10~500Hz, 2G 10min./1 cyclus, 60 min. elk langs X, Y, Z assen |
| WERKHOOGTE Opmerking.6 |
5000 meter /OVCⅡ |
| OVERSPANNINGSCATEGORIE |
Ⅲ; Volgens IEC62368-1; hoogte tot 2000 meter |
|
VEILIGHEID & EMC
(Opmerking 7)
|
VEILIGHEIDSNORMEN |
EAC TP TC 004; UL62368-1, Dekra zegel BS EN/EN62368-1 goedgekeurd; Ontwerp verwijzen naar ANSI/AAMI ES60601-1, TUV BS EN/EN60601-1, IEC 60601-1 (3e editie) |
| ISOLATIENIVEAU |
Primaire-Secundaire: 2x MOPP, Primaire-Aarde: 1x MOPP |
| WEERSTAANSPANNING |
I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC |
| ISOLATIEWEERSTAND |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohm / 500VDC / 25℃/ 70% RH |
|
EMC EMISSIE
|
Parameter |
Standaard |
Testniveau / Opmerking |
| Geleid |
BS EN/EN55032 (CISPR32) / Ontwerp verwijzen naar BS EN/EN55011 (CISPR11) |
Klasse B |
| Uitgestraald |
BS EN/EN55032 (CISPR32) / Ontwerp verwijzen naar BS EN/EN55011 (CISPR11) |
Klasse B |
| Harmonische Stroom |
BS EN/EN61000-3-2 |
Klasse A |
| Spanningsflikker |
BS EN/EN61000-3-3 |
----- |
|
EMC IMMUNITEIT
|
BS EN/EN55035; Ontwerp verwijzen naar BS EN/EN60601-1-2 |
| Parameter |
Standaard |
Testniveau / Opmerking |
| ESD |
BS EN/EN61000-4-2 |
Niveau 4, 8KV lucht; Niveau 4, 4KV contact |
| RF veld |
BS EN/EN61000-4-3 |
Niveau 3, 3V/m |
| EFT/ Burst |
BS EN/EN61000-4-4 |
Niveau 3, 1KV |
| Surge |
BS EN/EN61000-4-5 |
Niveau 4, 2KV/Lijn-FG; 1KV/Lijn-Lijn |
| Geleid |
BS EN/EN61000-4-6 |
Niveau 2, 3V |
| Magnetisch Veld |
BS EN/EN61000-4-8 |
Niveau 1, 1A/m |
| Spanningsdips en Onderbrekingen |
BS EN/EN61000-4-11 |
100% dip 1 periodes, 30% dip 25 periodes,
100% onderbrekingen 250 periodes
|
|
ANDERS
|
MTBF |
1428.4K uur min. Telcordia SR-332 (Bellcore) ; 187.3K uur min. MIL-HDBK-217F (25℃) |
| AFMETING |
250*89*37mm (L*B*H) |
| VERPAKKING |
0.88Kg; 14st/13Kg/0.89CUFT |
|
NOTE
|
1. Alle parameters die NIET specifiek worden vermeld, worden gemeten bij 230VAC ingang, nominale belasting en 25℃ omgevingstemperatuur.
2. Rimpel & ruis worden gemeten bij 20MHz bandbreedte met behulp van een 12" twisted pair-draad afgesloten met een 0.1μf & 47μf parallelle condensator.
3. Tolerantie: omvat opsteltolerantie, lijnregulatie en belastingsregulatie.
4. Derating kan nodig zijn bij lage ingangsspanningen. Controleer de derating curve voor meer details.
5. Het rendement verandert door het installeren van verschillende uitgangsmodules.
6. De omgevingstemperatuur derating van 3.5℃/1000m met ventilatorloze modellen en van 5℃/1000m met ventilatormodellen voor bedrijfshoogte hoger dan 2000m (6500ft).
7. De voeding wordt beschouwd als een component dat in een eindapparatuur wordt geïnstalleerd. Alle EMC-tests zijn uitgevoerd door
het apparaat te monteren op een 450mm*450mm metalen plaat met een dikte van 3mm. De eindapparatuur moet opnieuw worden bevestigd dat deze nog steeds voldoet aan
EMC-richtlijnen. Voor richtlijnen over het uitvoeren van deze EMC-tests, verwijzen wij u naar “EMI testing of component power supplies.”
(zoals beschikbaar op http://www.meanwell.com)
※ Productaansprakelijkheidsdisclaimer: Voor gedetailleerde informatie, verwijzen wij u naar https://www.meanwell.com/serviceDisclaimer.aspx
|
