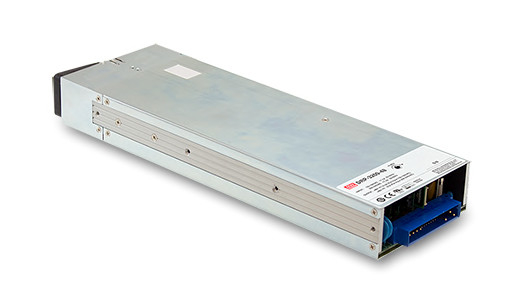

| MODEL |
Drp-3200-24 |
Drp-3200-48 |
|
OUTPUT
|
GELIJKSTROOM-VOLTAGE |
24V |
48V |
| GESCHATTE STROOM |
133A |
67A |
| HUIDIGE WAAIER |
0 ~ 133A |
0 ~ 67A |
| GESCHATTE MACHT |
3192W |
3216W |
| RIMPELING & LAWAAI (max.) Note.2, 3 |
300mVp-p |
480mVp-p |
| VOLTAGE ADJ. WAAIER |
23.5 ~ 30V |
47.5 ~ 58.8V |
| VOLTAGEtolerantie Note.4 |
±1.0% |
±1.0% |
| LIJNregelgeving |
±0.5% |
±0.5% |
| LADINGSregelgeving |
±0.5% |
±0.5% |
| OPSTELLING, STIJGINGStijd |
1500ms, 60ms/230VAC bij volledige lading |
| STEUN TIJD (Type.) |
16ms/230VAC bij 75%-lading 9ms/230VAC bij volledige lading |
|
INPUT
|
VOLTAGEwaaier Note.5 |
90 ~ 264VAC 127 ~ 370VDC |
| FREQUENTIEGEBIED |
47 ~ 63Hz |
| MACHTSfactor (Type.) |
0.97/230VAC bij volledige lading |
| EFFICIENCY (Type.) Note.6 |
93.5% |
94.5% |
| AC STROOM (Type.) Note.5 |
17A/230VAC |
| TOEVLOEDstroom (Type.) |
KOUD BEGIN 55A/230VAC |
| LEKKAGEstroom |
<1>
|
|
BESCHERMING
|
OVERBELASTING
|
105 ~ 115% schatten stroom |
| Beschermingstype: Constante stroom die, afsluiten O/P-voltage na 5 seconden beperken. Na O/P-voltagedalingen, re-macht terug te krijgen |
|
OVER VOLTAGE
|
31.5 ~ 37.5V |
63 ~ 75V |
| Beschermingstype: Afsluiten o/p-voltage, re-macht terug te krijgen |
| OVER TEMPERATUUR |
Het afsluiten o/p-voltage, krijgt automatisch terug nadat de temperatuur daalt |
|
FUNCTIE
|
PROGRAMMEERBAAR OUTPUTvoltage (PV)
|
De aanpassing van outputvoltage is toelaatbaar aan 50 ~ 125% van nominaal outputvoltage gelieve naar het Functiehandboek te verwijzen in het volgende van pagina's |
| CONSTANT HUIDIG PROGRAMMEERBAAR NIVEAU (PC) |
De aanpassing van constant huidig niveau is toelaatbaar aan 20 ~ 100% van geschatte stroom. Gelieve te verwijzen naar het Functiehandboek in het volgende van pagina's |
| VERRE AAN-UIT- CONTROLE |
Door elektrosignaal of droge contactmacht OP: korte Macht VAN: open. Gelieve te verwijzen naar het Functiehandboek in het volgende van pagina's |
| VERRE BETEKENIS |
Compenseer voltagedaling op de lading bedrading tot 0.5V. Gelieve te verwijzen naar het Functiehandboek in het volgende van pagina's |
| HULPKRACHT |
5V @ 0.3A, tolerantie ±10%, rimpeling 150mVp-p, 12V @ 0.8A, tolerantie ±10%, rimpeling 450mVp-p |
| ALARMsignaal |
Geïsoleerde TTL-signaaloutput voor t-Alarm, ac-o.k. en gelijkstroom-o.k. Gelieve te verwijzen naar het Functiehandboek in het volgende van pagina's |
|
MILIEU
|
HET WERK TEMPERATUREN. |
-30 ~ +70℃ (verwijs naar „Derating-Kromme“) |
| HET WERK VOCHTIGHEID |
20 non-condensing relatieve vochtigheid van ~ 90% |
| OPSLAGtemperaturen., VOCHTIGHEID |
-40 ~ +85℃, 10 non-condensing relatieve vochtigheid van ~ 95% |
| TEMPERATUREN. COËFFICIËNT |
±0.03%/℃ (0 ~ 50℃) |
| TRILLING |
10 ~ 500Hz, 2G 10min. /1cycle, 60min. elk langs X, Y, z-assen |
|
VEILIGHEID & EMC
(Nota 9)
|
VEILIGHEIDSNORM |
UL62368-1, CSA C22.2 NR 62368-1, TUV BS EN/EN62368-1, GOEDGEKEURDE EAC TP TC 004 |
| WEERSTA VOLTAGE |
I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC |
| ISOLATIEweerstand |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/relatieve vochtigheid van 500VDC/van 25℃/70% |
|
EMC EMISSIE
|
Parameter |
Norm |
Testniveau/Nota |
| Geleid |
BS EN/EN55032 (CISPR32) |
Klasse B |
| Uitgestraald |
BS EN/EN55032 (CISPR32) |
Klasse A |
| Harmonische Stroom |
BS EN/EN61000-3-2 |
- |
| Voltagetrilling |
BS EN/EN61000-3 |
- |
|
EMC IMMUNITEIT
|
BS EN/EN55024, BS EN/EN61000-6-2 |
| Parameter |
Norm |
Testniveau/Nota |
| ESD |
BS EN/EN61000-4-2 |
Niveau 3, 8KV-lucht; Niveau 2, 4KV-contact |
| Uitgestraald |
BS EN/EN61000-4-3 |
Niveau 3 |
| EFT/Gebarsten |
BS EN/EN61000-4 |
Niveau 3 |
| Schommeling |
BS EN/EN61000-6-2 |
2KV/Line-lijn 4KV/Line-aarde |
| Geleid |
BS EN/EN61000-4-6 |
Niveau 3 |
| Magnetisch veld |
BS EN/EN61000-4-8 |
Niveau 4 |
| Voltageonderdompelingen en Onderbrekingen |
BS EN/EN61000-4-11 |
>95%-onderdompeling 0,5 periodes, 30%-onderdompeling 25 periodes,
>95% onderbrekingen 250 periodes
|
|
ANDEREN
|
MTBF |
535.5K uren min. Telcordia SR-332 (Bellcore); 44.6K uren min. mil-hdbk-217F (25℃) |
| AFMETING |
325*107*41mm (L*W*H) |
| VERPAKKING |
2.65Kg; 4pcs/11.6Kg/0.87CUFT |
| NOTA |
1. Alle NIET speciaal vermelde parameters worden gemeten bij 230VAC-input, schatten lading en 25℃ van omgevingstemperatuur.
2. De rimpeling & het lawaai worden bij 20MHz van bandbreedte door te gebruiken“ verdraaide die paar-draad 12 gemeten met een parallelle condensator van 0.1uf & van 47uf wordt geëindigd.
3. Onder veranderlijke ladingstoepassing of parallelle verrichting kan de rimpeling van het outputvoltage hoger dan de SPECIFICATIE bij lichte ladingsvoorwaarde zijn. Het zal op normaal rimpelingsniveau terugkeren zodra de outputlading meer dan 5% is.
4. Tolerantie: omvat opstellingstolerantie, lijnregelgeving en ladingsregelgeving.
5. Derating kan onder lage inputvoltages worden vereist. Gelieve te controleren voor nadere informatie de derating kromme.
6. De efficiency wordt gemeten bij 75%-lading.
7. Als gebruikspv het signaal om Vo, onder bepaalde die exploitatievoorwaarden, rimpelingslawaai aan te passen van Vo lichtjes over classificatie zou kunnen gaan in deze specificatie wordt bepaald.
8. De output zal sluiten nadat O/P-het voltage hieronder is < 80="">
9. De voeding wordt beschouwd als een component die in een definitief materiaal zal worden geïnstalleerd. Alle EMC tests worden uitgevoerd door de eenheid op een 600mm*900mm metaalplaat met 1mm van dikte op te zetten. Het definitieve materiaal moet worden opnieuw bevestigd dat het EMC nog richtlijnen ontmoet. Voor begeleiding op hoe te om deze EMC tests uit te voeren, gelieve te verwijzen naar „EMI het testen van componentenvoedingen.“ (zoals beschikbaar op http://www.meanwell.com)
10. Omgevingstemperatuur het derating van 3.5℃/1000m met fanless modellen en van 5℃/1000m met ventilatormodellen voor werkende hoogte hoger dan 2000m (6500ft}.
