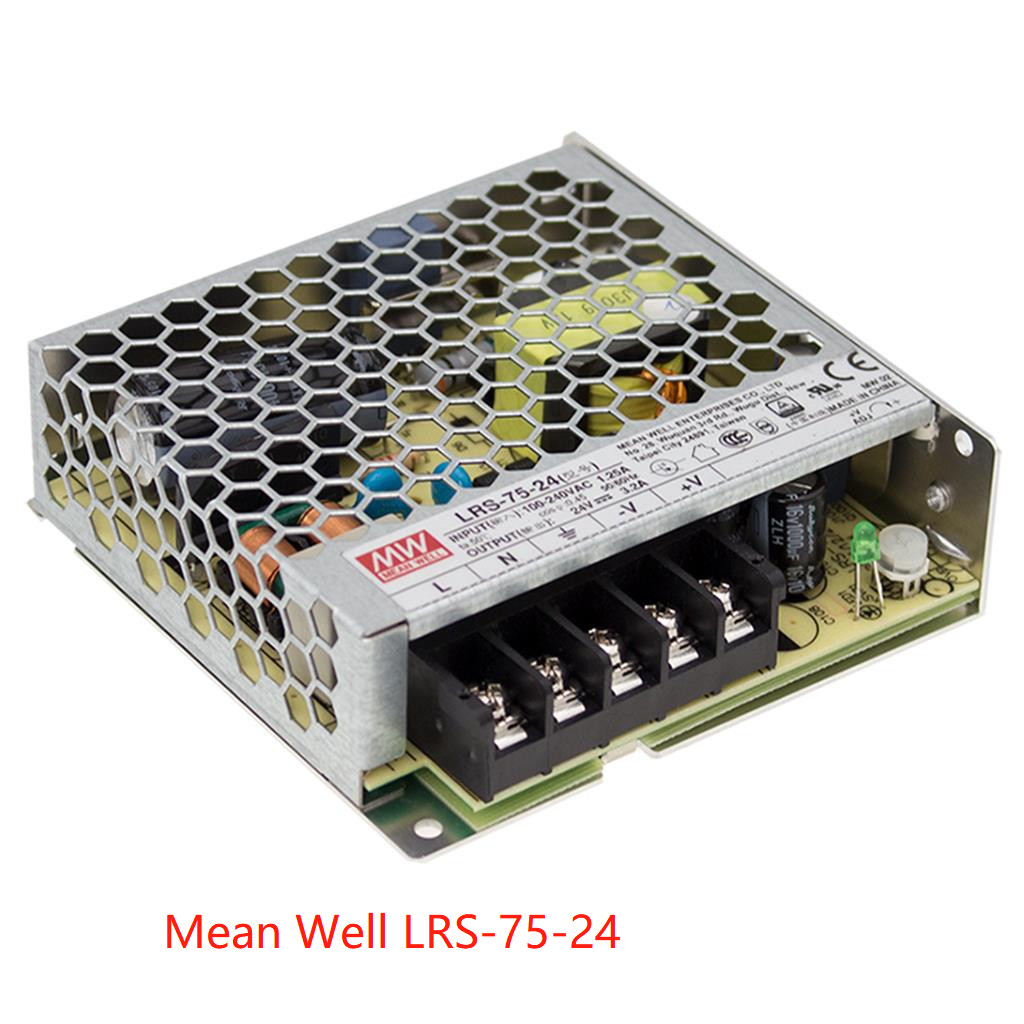

Mean Well LRS Series Rectifier 75W Single Output Switching Power Supply LRS-75-5 LRS-75-24 LRS-75-15 LRS-75-36
Kenmerken:
- Universele wisselstroominvoer /Volledige bereik
- Weerstand 300Vac spanning input voor 5 seconden
- Geen energieverbruik bij belasting < 0,3 W
- Miniatuurgrootte en 1U laag profiel
- Hoog werktemperatuur tot 70 graden
- Projecties: kortsluiting / overbelasting / overspanning
- Koeling door vrije luchtconvectie
- Naleving van IEC/BC/EN/EN60335-1 ((PD3) en IEC/BS EN/EN61558-1,2-16 voor huishoudelijke apparaten
- Operatiehoogte tot 5000 meter (noot.8)
- Kan bestand zijn tegen 5G trillingen
- Hoog rendement, lange levensduur en hoge betrouwbaarheid
- LED-aanwijzing voor aansturing
- Overspanningscategorie
- 100% verbranding met volle lading tijdens de test
- 3 jaar garantie
Toepassingen:
- Machines voor industriële automatisering
- Industriële besturingssystemen
- Mechanische en elektrische apparatuur
- Elektronische instrumenten, apparatuur of toestellen
- Huishoudelijke apparaten
Beschrijving:
De LRS-75-serie is een 75W single-output afgesloten type voedingsbron met 30mm laag profiel design.,24V, 36V en 48V
Naast de hoge efficiëntie tot 91,5%,Het ontwerp van de metalen mesh casing verbetert de warmteafvoer van LRS-75 dat de hele serie werkt van -30 ° tot 70 ° onder luchtconvectie zonder ventilator.
Met een extreem laag vermogenverbruik zonder belasting (minder dan 0,3 W) kan het eindsysteem gemakkelijk voldoen aan de wereldwijde energiebehoefte.
LRS-75 heeft de volledige beschermingsfuncties en 5G anti-vibratie mogelijkheden.
Het is in overeenstemming met de internationale veiligheidsvoorschriften.
De LRS-75-serie dient als een hoge prijs-tot-prestatie stroomvoorziening oplossingen voor verschillende industriële toepassingen. .
Technische
| Modellen |
LRS-75-5 |
LRS-75-12 |
LRS-75-15 |
LRS-75-24 |
LRS-75-36 |
LRS-75-48 |
|
Uitvoer
|
DC-spanning |
5V |
12V |
15V |
24V |
36 V |
48 V |
| GERENAMEERDE stroom |
14A |
6A |
5A |
3.2A |
2.1A |
1.6A |
| Huidig bereik |
0 ~ 14A |
0 ~ 6A |
0 ~ 5A |
0 ~ 3,2A |
0 ~ 2,1 A |
0 ~ 1,6A |
| Nominale vermogen |
70 W |
72 W |
75 W |
76.8W |
75.6W |
76.8W |
| RIPPLE & NOISE (maximaal)Let op.2 |
100 mVp-p |
120 mVp-p |
120 mVp-p |
150 mVp-p |
200 mVp-p |
200 mVp-p |
| Voltage ADJ. Bereik |
4.5 ~ 5.5V |
10.2 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 28.8V |
32.4 ~ 39.6V |
43.2 ~ 52.8V |
| SpanningTolerantie Let op.3 |
± 2,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| LijnregelingLet op.4 |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| Bevestiging van de belastingLet op.5 |
±1,0% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| SETUP, RISE tijd |
500ms, 30ms/230VAC 500ms,30ms/115VAC bij volle belasting |
| HOLD UP TIME (Typ.) |
60ms/230VAC 12ms/115VAC bij volle belasting |
|
Invoer
|
Spanningsbereik |
85 ~ 264VAC 120 ~ 373VDC |
| Frequentiebereik |
47 ~ 63 Hz |
| De in de bijlage vermelde gegevens moeten worden verzameld en opgeslagen. |
860,5% |
89% |
89% |
90% |
910,5% |
910,5% |
| AC-stroom (type.) |
1.4A/115VAC 0,85A/230VAC |
| Inbrengstroming (type) |
Koudstarten 65A/230VAC |
| Leakage current |
< 0,75mA / 240VAC |
|
Bescherming
|
Overbelasting |
110 ~ 150% van het nominale uitgangsvermogen |
| Beschermingstype: Hiccup-modus, herstelt automatisch na verwijdering van de storing |
| Overspanning |
5.75 ~ 6.75V |
13.8 ~ 16.2V |
180,75 ~ 21,75 V |
28.8 ~ 33.6V |
41.4 ~ 48.6V |
55.2 ~ 64.8V |
| Beschermingstype: O/P-spanning uitschakelen, opnieuw inschakelen om te herstellen |
|
Milieu
|
Werktijd. |
-30 ~ +70°C (zie "Deratingscurve") |
| Werkvochtigheid |
20 ~ 90% RH niet-condenserend |
| opslagtijd, vochtigheid |
-40 ~ +85°C, 10 ~ 95% RH niet-condenserend |
| TEMP. coëfficiënt |
± 0,03%/°C (0 ~ 50°C) |
| VIBRATIE |
10 ~ 500Hz, 5G 10min./1cyclus, 60min. elk langs de as X, Y, Z |
| Overspanningscategorie |
Ⅲ; naleving van BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1;
Hoogte tot 2000 meter
|
|
Veiligheid& EMC
(noot 8)
|
Veiligheidsnormen
|
Voor de toepassing van deze richtlijn geldt de volgende bepalingen:1, BSMI CNS14336-1, EAC TP TC 004,AS/NZS 62368.1 ((door CB),KC K60950-1 ((alleen voor LRS-75-12/24), BIS IS13252 ((deel 1)):
2010/IEC 60950-1: 2005 goedgekeurd
|
| Tegenstandspanning |
I/P-O/P:4KVAC I/P-FG:1.25KVAC |
| Isolatieweerstand |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm/500VDC / 25°C/70% RH |
| EMC-EMISSIE |
Naleving van BS EN/EN55032 (CISPR32) Klasse B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32,KN35 ((alleen voor LRS-75-12/24)) |
| EMC-IMMUNITY |
Naleving van BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000EAC TP TC 020,KC Kn32,
KN35 ((alleen voor LRS-75-12/24))
|
|
Andere
|
MTBF |
3334.3K uur min. Telcordia SR-332 (Bellcore) ; 667.2 uur min. MIL-HDBK-217F (25°C) |
| DIMENSIE |
99*97*30 mm (L*W*H) |
| Verpakking |
0.25 kg; 45 stuks/ 12.25 kg/ 0.77 CUFT |
| Verwijder |
1Alle niet specifiek vermelde parameters worden gemeten bij 230 VAC-invoer, nominale belasting en 25 °C omgevingstemperatuur.
2. Ripple & noise worden gemeten bij 20 MHz bandbreedte met behulp van een 12 "twisted pair-wire beëindigd met een 0.1uf & 47uf parallelle condensator.
|
|
3. Tolerantie: omvat ingestelde tolerantie, lijnregeling en belastingregeling. |
|
4De lijnregulatie wordt gemeten van de laagste lijn naar de hoogste lijn bij nominale belasting. |
|
5De belastingregulatie wordt gemeten van 0% tot 100% nominale belasting. |
|
6. De lengte van de insteltijd wordt gemeten bij koude eerste start. |
|
Het is tijd. |
|
7De omgevingstemperatuur van 5 °C/1000 m is nodig voor een werkhoogte van meer dan 2000 m (6500 ft). |
|
8De stroomvoorziening wordt beschouwd als een onderdeel dat zal worden geïnstalleerd in een eindapparatuur. |
|
de eenheid op een metalen plaat van 360 mm*360 mm met een dikte van 1 mm monteren. |
|
Voor instructies over het uitvoeren van deze EMC-tests, zie EMI-tests van componenten. |
|
(beschikbaar op http://www.meanwell.com) |
|
※ Verwijzing van productverantwoordelijkheid:Voor gedetailleerde informatie, raadpleeg https://De Commissie heeft de Commissie verzocht om de in de mededeling vermelde informatie te verstrekken. |
