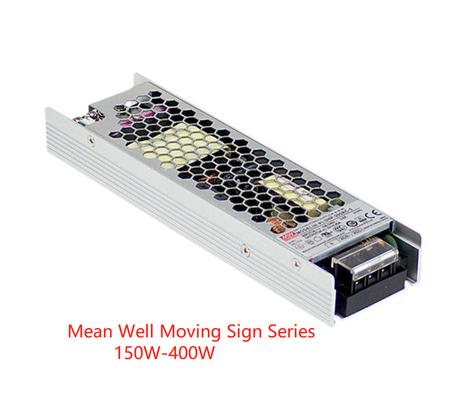

MEAN WELL MOVING SIGN SERIES 150W- 400W Single Output met PFC LSP-150 HSP-200 UHP-200A HSP-300
MEAN WELL MOVING SIGN SERIES 150W- 400W Single Output met PFC LSP-150 HSP-200 UHP-200A HSP-300
Kenmerken:
Lichtgewicht en laag profiel
Geschikt voor toepassingen voor hoog efficiënte bewegingsborden
Conforme coating (HSP, HDP, NEL, HSN-reeksen)
Semi-potten en ontworpen tegen regenspatten (ERP-serie)
Parameters:
| Modellen |
LSP-160 -3.3 |
LSP-160 -4.2 |
LSP-160 -5 |
LSP-160-12 |
LSP-160-24 |
LSP-160-36 |
LSP-160-48 |
|
Uitvoer
|
DC-spanning |
3.3V |
4.2V |
5V |
12V |
24V |
36 V |
48 V |
| GERENAMEERDE stroom |
32A |
32A |
32A |
13.5A |
6.75A |
4.5A |
3.4A |
| Nominale vermogen(convectie) |
105.6W |
134.4W |
160 W |
162 W |
162 W |
162 W |
163.2W |
| RIPPLE & NOISE (maximaal)Let op.2 |
200 mVp-p |
200 mVp-p |
200 mVp-p |
240 mVp-p |
240 mVp-p |
240 mVp-p |
300mVp-p |
| Voltage ADJ. Bereik |
3.2 tot en met 3,5 V |
4 tot en met 4,5 V |
4.7~5.3V |
11.4 tot en met 12,6 V |
22.8 ~ 25.2V |
34.2~37,8V |
45.6 tot en met 50,4 V |
| SpanningsvertragingLet op.3 |
± 2,0% |
± 2,0% |
± 2,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| Lijnregeling |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,3% |
± 0,3% |
± 0,3% |
± 0,3% |
| Bevestiging van de belasting |
±1,0% |
±1,0% |
±1,0% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| SETUP, RISE tijd |
2000ms, 80ms/230VAC 3000ms, 80ms/115VAC bij volle belasting |
| HOLD UP TIME (Typ.) |
10ms/230VAC 10ms/115VAC |
|
Invoer
|
Spanning GROEP Let op.4 |
100 ~ 264VAC 141 ~ 370VDC |
| Frequentiebereik |
47 ~ 63 Hz |
| Vermogen (type) |
PF≥0,94/230VAC PF≥0,98/115VAC bij volle belasting |
| De in de bijlage vermelde gegevens moeten worden verzameld en opgeslagen. |
870,5% |
880,5% |
890,5% |
920,5% |
930,5% |
930,5% |
930,5% |
| AC-stroom (type.) |
2.2A/115VAC 1.1A/230VAC |
| Inbrengstroming (type) |
Koudstarten 45A/115VAC 85A/230VAC |
| Leakage current |
< 0,75mA / 240VAC |
|
Bescherming
|
Kortsluiting |
Hiccupbescherming,herstelt automatisch na verwijdering van de storing |
| Overbelasting |
110 tot 140% nominale uitgangsvermogen |
| Beschermingssoort: constante stroombeperking,continuïte verhoging van de belasting zal hikbescherming zijn, automatisch herstelt na verwijdering van de storingstoestand |
|
Overspanning
|
3.8 ~ 4.6V |
4.62 ~ 5.46V |
5.75 ~ 6.75V |
13.2 ~ 15.6V |
26.4 ~ 31.2V |
39.6 ~ 46,8 V |
52.8 ~ 62,4V |
| Beschermingssoort: O/O-spanning uitschakelen, opnieuw inschakelen om te herstellen |
| Overkoeling |
Sluit O / O spanning, opnieuw aan te zetten om te herstellen na de temperatuur daalt |
|
FUNCTIE
|
BESLUTTINGEN |
Raadpleeg de handleiding |
| DC OK SIGNAL |
Contactcapaciteit (max.):15Vdc/10mA weerstandsbelasting |
|
Milieu
|
Werktijd. |
-30 ~ +70°C ((Verwijz naar Deratingscurve) |
| Werkvochtigheid |
20 ~ 90% RH niet-condenserend |
| opslagtijd, vochtigheid |
-40 ~ +85°C, 10 ~ 95% RH niet-condenserend |
| TEMP. coëfficiënt |
± 0,03%/°C (0 ~ 50°C) |
| VIBRATIE |
10 ~ 500Hz, 5G 10min./1cyclus, 60min. elk langs de as X, Y, Z |
|
Veiligheid en EMC
(noot 6)
|
Veiligheidsnormen |
UL62368,TUV BS EN/EN62368, CCC GB4943, EAC TP TC 004, BSMI CNS14336-1 goedgekeurd, Ontwerp verwijst naar BS EN/EN60335-1 |
| Tegenstandspanning |
I/P-O/P3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC |
| Isolatieweerstand |
I/P-O/P, I/P-FG,O/P-FG:100M Ohm/500VDC/25°C/70% RH |
| EMC-EMISSIE |
Naleving van BS EN/EN55032, GB9254, klasse B, BS EN/EN55014, BS EN/EN61000-3-2,-3,EAC TP TC 020, BSMI CNS13438 |
| EMC-immuniteit |
Naleving van BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN61000-6-2 (BS EN/EN50082-2), niveau zware industrie,EAC TP TC 020 |
|
Andere
|
MTBF |
2092.7K uur min. Telcordia TR/SR-332 ((Bellcore);282.7K uur min. MIL-HDBK-217F (25°C) |
| DIMENSIE |
194*55*20 mm (L*W*H) |
| Verpakking |
0.356kg;30pcs/11.68kg/0.6CUFT |
|
Verwijder
|
1Alle niet specifiek vermelde parameters worden gemeten bij 230 VAC-invoer, nominale belasting en 25 °C omgevingstemperatuur.
2. Ripple & noise worden gemeten bij 20 MHz bandbreedte met behulp van een 12 "twisted pair-wire beëindigd met een 0.1uf & 47uf parallelle condensator.
3. Tolerantie: omvat de ingestelde tolerantie, lijnregeling en belastingregeling.
4. Het kan nodig zijn om de spanning te verlagen bij lage invoerspanningen. Controleer de spanningscurve voor meer details.
5De omgevingstemperatuur van 5°C/1000m is nodig voor een werkhoogte van meer dan 2000m ((6500ft)
6De stroomvoorziening wordt beschouwd als een onderdeel dat in een eindapparatuur moet worden geïnstalleerd.
Voor instructies over de uitvoering van deze EMC-tests, zie EMI-tests van componenten.
(beschikbaar opDe Commissie heeft de Commissie verzocht de volgende informatie te verstrekken:)
※ Verwijzing van productverantwoordelijkheid:Voor gedetailleerde informatie, raadpleeg https://De Commissie heeft de Commissie verzocht om de in de mededeling vermelde informatie te verstrekken.
|
