| Model |
12V / 120W |
24V / 240W |

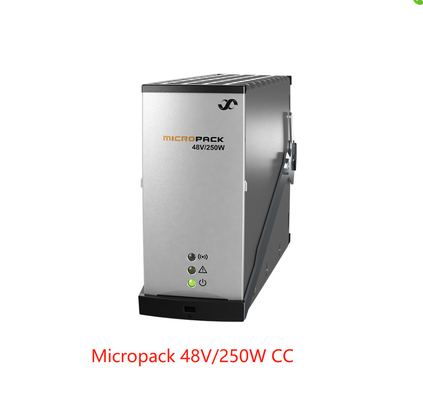

48V / 250W |
| Artikelnummer |
241120,300 |
241120,200 |
241120,100 |
| INPUTgegevens |
|
|
|
| Voltagewaaier |
85 - 300 V AC/GELIJKSTROOM 1) |
| (Nominale) voltagewaaier |
130 - 275 V AC/GELIJKSTROOM |
185 - 275 V AC/GELIJKSTROOM 1) |
| Frequentie |
0 - 66 Herz 1) |
| Maximumstroom, ingevoerde 230V/globaal (verhoging) |
0,6 A A/2,0 |
1.2 A A/2,0 |
1.2 A A/1,9 |
| De maximumstroom van de aardelekkage |
2.0 mA (@ 250V AC/50Hz) |
| Machtsfactor |
0,97 (@ 70 - 100% lading) |
0,98 (@ 55 - 100% lading) |
0,98 (@ 50 - 100% lading) |
| THD (@ 230 VAC) |
< 5="">
| < 5="">
| < 5="">
|
| Bescherming |
Varistor voor voorbijgaande bescherming, zekering in beide lijnen (2x 2,0 A), sluiting boven 300 V AC/gelijkstroom |
| OUTPUTgegevens |
|
|
|
| Standaardvoltage |
13.6 V GELIJKSTROOM |
27.2 VDC |
53.5 VDC |
| Voltagewaaier |
10.7 - 18.0 V GELIJKSTROOM |
21.5 - 36 VDC |
43.5 - 57.6 V GELIJKSTROOM |
| Voltagewaaier zonder controlemechanisme |
10.7 - 15.0 V GELIJKSTROOM |
21.5 - 30 VDC |
43.5 - 57.6 V GELIJKSTROOM |
| # Pb-gesteunde cel (de cel van 1,8 - 2,4 V gelijkstroom) |
6 - 7 |
12 - 15 |
24 |
| # NiCad-gesteunde cel (de cel van 1,05 - 1,65 V gelijkstroom) |
10 - 11 2) |
20 - 222) |
- |
| Maximum macht, nominale/jaren '60verhoging |
W 120 W/160 |
W 240 W/315 |
250 W/- |
| Maximum stroom, @12/24/48V gelijkstroom/verhoging/QT 3) |
10 A/55 A A/15 |
10 A/55 A A/15 |
5 A/-/- |
| Het huidige delen |
±5% van maximumstroom van 10 aan 100%-lading |
| Statische voltageregelgeving ± |
0,5% van 10% aan 100%-lading en nominale input |
| Dynamische voltageregelgeving |
± 5% < 10ms="">
|
| Steun tijd, blijf voltage en volmacht in gebreke |
20 MEJ., V UIT > 10,7 VDC |
Mej. 20, VOUT > 21,5 VDC |
Mej. 20, VOUT > 43 VDC |
| Rippel en lawaai, 30 Mhz b.w. /psofometrisch |
< 200="" mV="" PP="">
| < 200="" mV="" PP="">
| < 150="" mV="" PP="">
|
| Bescherming |
Overvoltagesluiting, kortsluitingbewijs die, insteektoevloedstroom op hoge temperatuur, hete, zekering beperken |
| ANDERE SPECIFICATIES |
|
|
|
| Efficiency @ nominale input-output, piekwaaier |
89.5%/>88%, lading 50-100% |
93.0%/>92%, lading 50-100% |
93.6%/>93%, lading 50-100% |
| Isolatie |
3.0 ingevoerde kVAC – en output, 1,5 kV AC – ingevoerde aarde, 0,5 kV van gelijkstroom – outputaarde |
| Alarm: Rode leiden ‚ |
De lage leidingensluiting, Hoge en lage temperatuursluiting, Gelijkrichtermislukking, Overvoltagesluiting op output, Ventilatormislukking, Laag voltagealarm, KAN mislukking per bus vervoeren |
| Waarschuwingen: Gele LEIDENE "aan" |
Gelijkrichter op machts derate wijze, Verre geactiveerde batterij huidige grens, Inputvoltage uit waaier, die bij overvoltage opvlammen |
| Normaal (module die lopen): Groene LEIDENE "aan" |
|
| (Geïsoleerde) alarmoutput |
GEEN (+positive-terminal), Com (- negatieve terminal). 60 maximum V/100 mA |
| MTBF (Telcordia SR-332 Kwestie I methode III (a)) |
>480 000h (@T AMBIENT= 25°C) |
>480 000h (@T AMBIENT= 25°C) |
>500 000h (@T AMBIENT= 25°C) |
| Werkende temperatuur (5 - 95%-relatieve vochtigheid niet -niet-cond.) De de-tarieven van de outputmacht boven temperaturen/aan |
-40 aan +70°C [-40 — +158°F]
+55°C/50W @ +70°C
|
-40 aan +60°C [- 40 aan +142°F]
+45°C/80W @ +60°C
|
-40 aan +75°C [-40 aan +167°F]
+55°C/140W @ +75°C
|
| Opslagtemperatuur |
-40 aan +85°C (- 40 aan +185°F), vochtigheid 0 - 99%-non-condensing relatieve vochtigheid |
| Afmetingen [WxHxD]/Gewicht |
39.0 x 88,5 x 149mm [1,54 x 3,48 x 5,87“]/0,5 kg [1,1 pond] |
