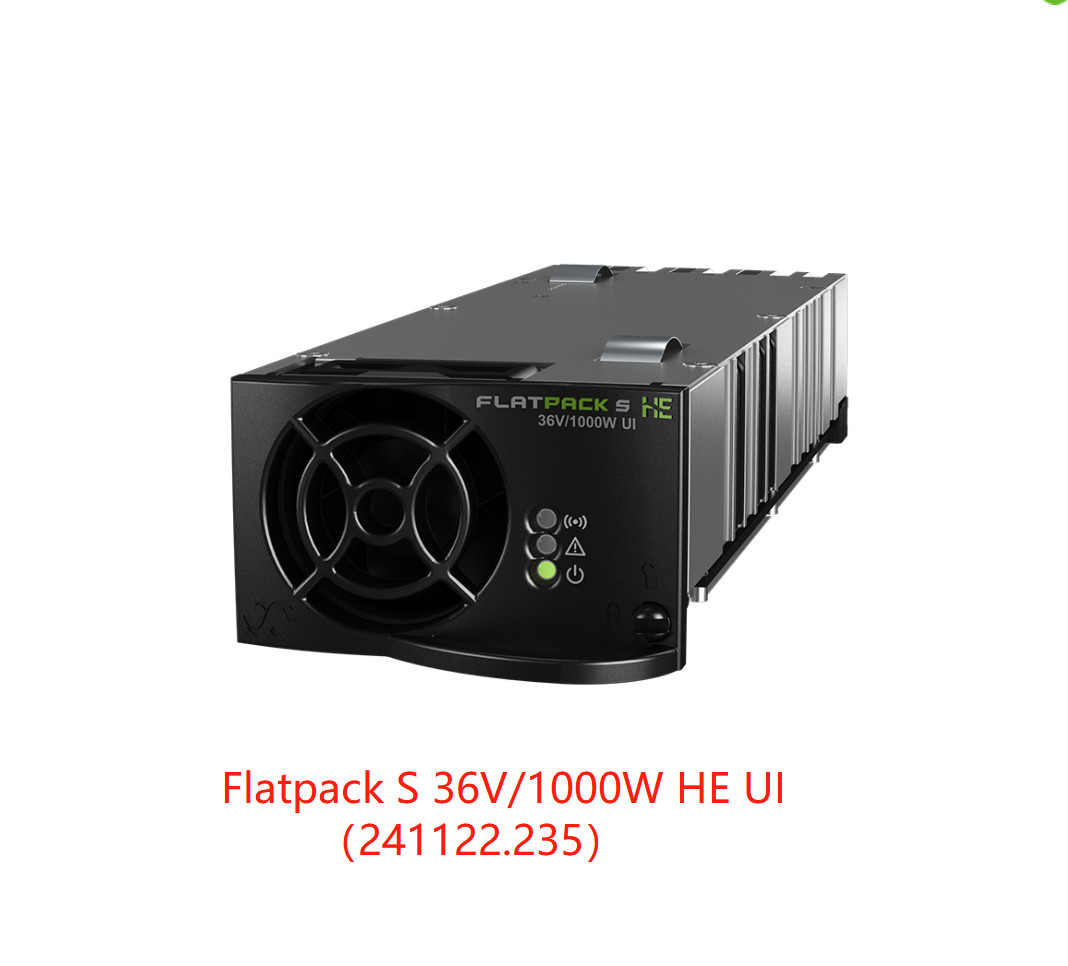

Eltek Flatpack S 36V/1000W HE UI Gelijkrichtermodule (Onderdeelnummer: 241123.235)
Flatpack S 36V/1000W HE UI
Toepassingen in deze markten vereisen state-of-the-art, betrouwbare en veilige DC-voedingssystemen. Flatpack S levert een toonaangevende vermogensdichtheid in zijn segment, vele veiligheidsfuncties, een breed bedrijfstemperatuurbereik en uitstekende betrouwbaarheid in zijn kleine behuizing van 217 mm diepte.
Compacte en betrouwbare gelijkrichter voor rail- en energiebedrijfstoepassingen
Gebruikt in het 3U-rek met Smartpack S-controller, dekken de Flatpack S-gelijkrichters toepassingen van 2 tot 8 kW met een minimum aan ruimte, minder dan 18 liter, en een lage warmteafvoer.
Belangrijkste kenmerken
- Klein
- Kort
- Vermogensdicht, 26 W/inch3
- Hoge efficiëntie
- OR-ing bescherming op de uitgang
- Breed AC- en DC-ingangsbereik
- Hot pluggable
- Spanningskeying
- Rail EMC-certificering
- Wereldwijde conformiteit (CE, UL)
Parameters :
|
| Model |
36/1000 HE UI |
| Onderdeelnummer |
241122.235 |
| INGANGSGEGEVENS |
| Spanning (nominaal) |
185 - 400 VDC / 185 - 275 VAC |
| Spanning (werkbereik) |
85 - 400 VDC / 85 - 305 VAC |
| Frequentie |
DC, 16 2/3 Hz, 45 - 66 Hz |
| Stroom (maximaal) |
5.9 ADC / 5.9 ARMS |
| Bescherming |
Zekering in positief & negatief, Omgekeerde polariteit ongevoelig, Uitschakeling boven 420 VDC / 305 VAC |
| UITGANGSGEGEVENS |
| Spanning |
40 VDC |
| Spanning (instelbaar bereik) |
331) - 45 VDC |
| Vermogen (maximaal) @ nominale ingang |
1000 W / 450 W @16 2/3 Hz ingang |
| Vermogen (maximaal) @ 85 VDC / 85 VAC ingang |
440 W / 440 W |
| Stroom (max. continu) @ nominale ingang |
27.8 A (@VUIT < 36 VDC) |
| Hold-up tijd, maximaal uitgangsvermogen |
>10ms; uitgangsspanning > 33 VDC |
| Stroomdeling (10 - 100% belasting) |
±5% van de maximale stroom van 10 tot 100% belasting |
| Statische spanningsregeling (10 - 100% belasting) |
±0.5% |
| Dynamische spanningsregeling |
±5.0% voor 10-90% of 90-10% belastingsvariatie, regeltijd< 50ms |
| Rimpel |
< 150 mVPP , 30 MHz bandbreedte |
|
Bescherming
|
ORing FET Kortsluitvast
Hoge temperatuur bescherming Overspanningsuitschakeling
|
| ANDERE SPECIFICATIES |
| Efficiëntie |
> 95 % |
|
Isolatie
|
4.2 kVDC - ingang naar uitgang
2.25 kVDC - ingang naar aarde 710 VDC - uitgang naar aarde
|
| Alarmen: Rode LED |
Lage en hoge ingangsspanning, Hoge en lage temperatuur uitschakeling, Gelijkrichterstoring, Overspanningsuitschakeling op uitgang, Ventilatorstoring wanneer ventilator stopt, Laag uitgangsspanningsalarm, CAN-busstoring |
| Waarschuwingen: Gele LED |
Gelijkrichter in vermogensreductiemodus, Externe uitgangsstroomlimiet geactiveerd, Ingangsspanning buiten bereik, knipperend bij overspanning, Verlies van CAN-communicatie met controller |
| Normale werking: Groene LED |
| Alarmrelais (NO - opent bij niet-bekrachtigd) |
Opent bij alarmen en ontbrekende ingangsspanning. |
| MTBF (Telcordia Issue 3 & Method II Case L1) |
>2 700 000 (@ Tomgeving: 25 °C) |
| Bedrijfstemperatuur (5-95% RV n.cond. hum.) Maximaal uitgangsvermogen daalt boven temp / naar |
-40 tot + 85°C [-40 tot +185°F] 45°C [140°F] / 400W @ 85°C [185°F] |
| Opslagtemperatuur |
-40 tot +85°C (-40 tot +185°F), vochtigheid 0 - 99% RV niet-condenserend |
| Afmetingen[BxHxD] / Gewicht |
72 x 40 x 217mm2) (2.84 x 1.57 x 8.54”)2) / < 850 g (1.9 lbs) |
| ONTWERPSTANDAARDEN |
| Elektrische veiligheid |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
|
EMC
|
EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010
EN 50121-1:2015, -2:2015, -4:2015, -5:2015
|
|
Milieu
|
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) & 2-3 (Klasse 3.2)
RoHS (2011/65/EU) en WEEE (2012/19/EU) conform
|
|
1) beperkte standby-werking / heeft wat belasting nodig om de minimale ingestelde spanning te bereiken
2) inclusief handvatdiepte is 234 mm [9.21"] en hoogte 42 mm [1.65"]
|
