| Model |

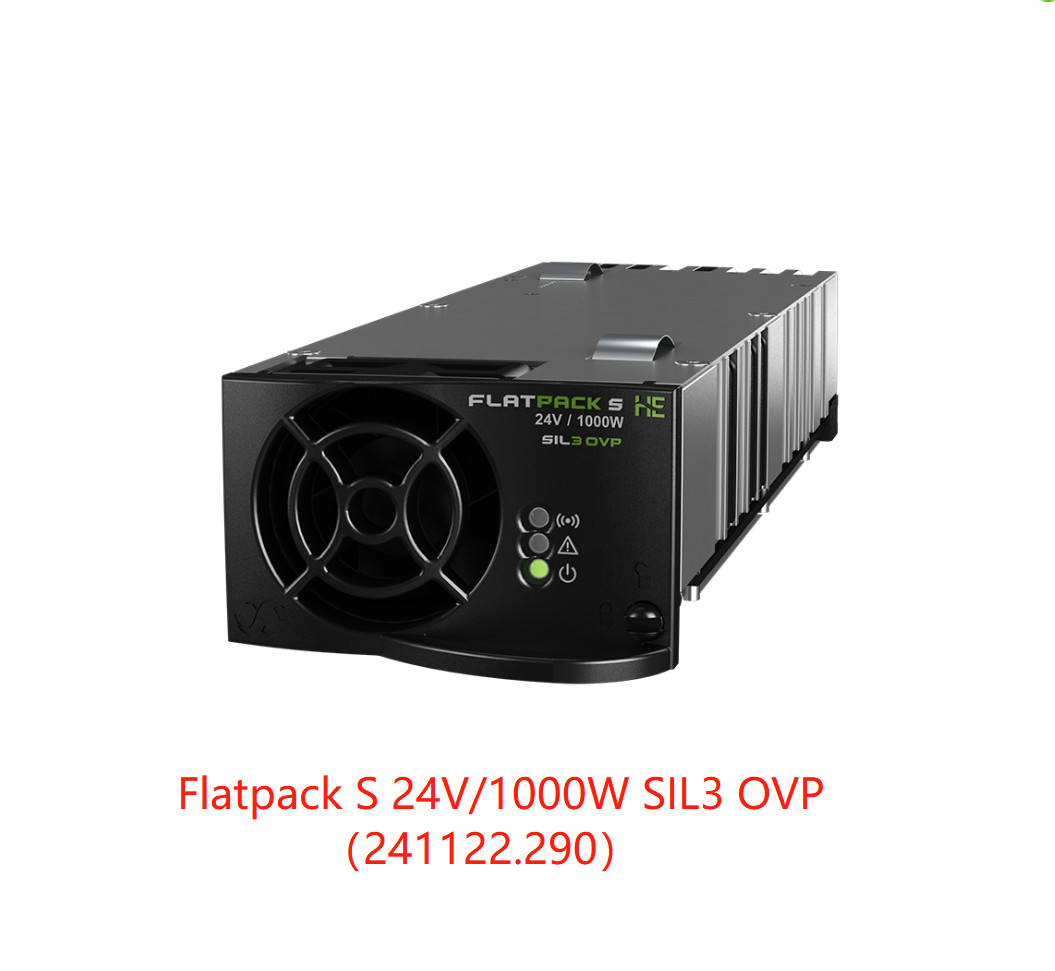

24/ 1000 SIL3 OVP |
| Deelnummer |
241122.290 |
| Invoergegevens |
| Spanning (nominale) |
230 V AC/DC |
| Spanning (vol vermogen) |
185 - 275 V AC/DC |
| Spanning (vol vermogen, verlaagde vermogen factor) |
275 - 305 V AC/DC |
| Spanning (verminderd vermogen, lineaire afname) |
85 - 185 V AC/DC |
| Frequentie (nominale / bereik) |
45 - 66 Hz / 0 Hz |
| Stroom (maximaal) |
5.9 Een RMS |
| Vermogensfactor |
> 0,99 bij een belasting van 50% of meer |
| Bescherming |
Versmelting en afsluiting boven 305 V AC / 300 V DC en onder 85 V AC / DC |
| OUTPUT DATA |
| Spanning (standaard) |
26.7 V gelijkstroom |
| Spanning (instelbaar bereik) |
21.5 - 28 V gelijkstroom |
| Vermogen (maximaal) @ nominale invoer |
1000 W |
| Vermogen @ 85 VAC |
420 W |
| Stroom (maximaal) @ nominale invoer |
41.7 A (@V OUT < 24 VDC) |
| Stroomverdeling (10 - 100% belasting) |
± 5% van de maximale stroom van 10 tot 100% belasting |
| Statische spanningsregeling (10 - 100% belasting) |
± 0,5% |
| Dynamische spanningsregeling |
± 5,0% voor 10-90% of 90-10% belastingvariatie, regeltyd < 50 ms |
| Wacht even. |
> 20 ms; uitgangsspanning > 41 V gelijkstroom |
| Ripple |
< 200 mV van piek tot piek, bandbreedte 30 MHz |
| Bescherming |
Blockerende OR-diode, kortsluitproof en bescherming tegen hoge temperaturen |
| Overspanningsbescherming, SIL3-parameters |
• Beschermingsniveau: 30V • PFD = TBS
• Prooftestinterval: 15 jaar • SFF = TBS
• Beheert het falen van twee componenten
|
| Andere specificaties |
| Efficiëntie @ nominale invoer |
92.50 % |
| Isolatie |
3.0 kVAC - input naar output, 1.5 kV AC - input naar aarde & 0.5 kV DC - output naar aarde |
| Alarm: rode LED |
Slechte stroomafsluiting, hoge en lage temperatuurafsluiting, rectificatiefout, overspanning
Afsluiting bij uitgang, ventilatorfout, laagspanningsalarm, CAN-busfout
|
| Waarschuwingen: gele LED |
Rectificator in stroomvermindering, Remote batterij stroomlimiet geactiveerd, Invoerspanning buiten
bereik, knipperend bij overspanning
|
| Normale werking: groene LED |
| Potentiële alarmerelee (normaal geopend) |
Opent bij alarmen, stroomonderbreking en > 40% geladen (verzekert redundantie in 1+1-systeem) wanneer
niet aangesloten op een regelaar
|
| Normaal (module in werking): Groene LED "aan" |
| Geluidsoverlast |
< 46 dBA bij nominale invoer en volle belasting |
| MTBF (Telcordia SR-332 Issue I methode III (a)) |
> 300 000 (@ Temperatuur: 25 °C) |
| Werktemperatuur |
-40 tot +85°C (-40 tot +185°F), luchtvochtigheid 5 - 95% RH niet-condenserend
Uitgangsvermogen lineair van 1000W @ 45°C (113°F) tot 400W @ 85°C ((185°F)
|
| Bergingstemperatuur |
-40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 - 99% RH niet-condenserend |
| Afmetingen [WxHxD] / Gewicht |
72 x 41,5 x 210 mm (2,83 x 1,63 x 8,27 ′′) / < 1 kg (2 lbs) |
| Ontwerpstandaarden |
| Elektrische veiligheid |
UL 60950-1, EN 60950-1, IEC 61508 |
| Marinier |
DNV-OS-D202, Ch.2 Sec.4 (DNV2.4): Temperatuur Cl.B, Vochtigheid Cl.B, Trillingen Cl.A, EMC Cl.B1) IEC 60945-4e editie |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4 / -5
FCC Deel 15 Onderafdeling 109
|
| Milieu |
ETSI EN 300 019: 2-1 (klasse 1.2), 2-2 (klasse 2.3) en 2-3 (klasse 3.2)
RoHS (2011/65/EU) en WEEE (2002/96/EG) conform
|
| 1) Klasse B vereist een extern filter op de invoer (p/ n 241120.930) |
