Eltek Rectifier Module Flatpack2 48V-60V/ 2000W HE (onderdeel nr.: 241115.705)
Flatpack2 48V-60V/2000W HE
Betrouwbare hoogrendementsgelijkrichter voor industriële toepassingen.

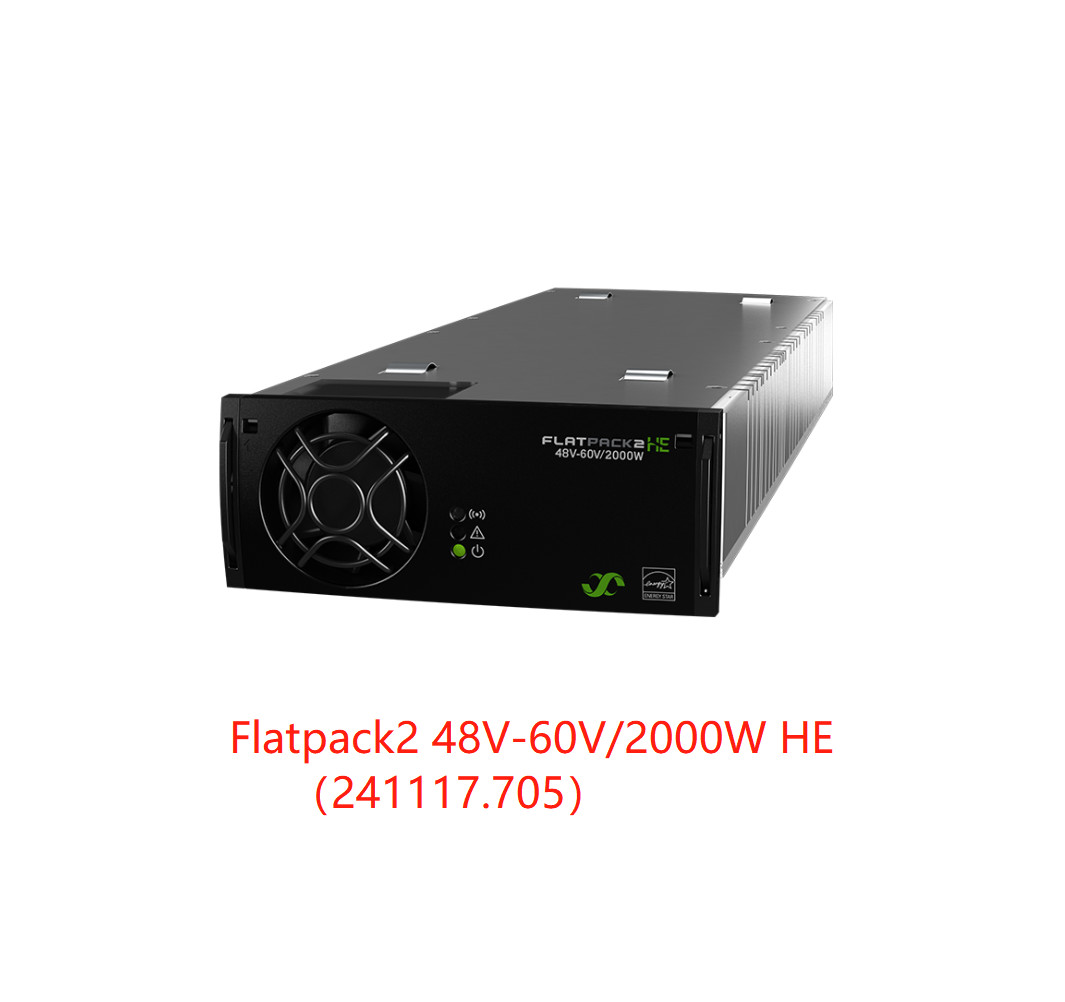

Flatpack2 48V-60V/2000W HE
Sinds de lancering is de Flatpack2-familie uitgebreid met een brede selectie aan vermogens en voltages. De Flatpack2 48V-60V/2000W HE is een kostenefficiënte gelijkrichter voor 48V- en 60V-loodzuurbatterijsystemen, evenals 48V NiCad.
Belangrijkste kenmerken
l Hoog rendement – 96,2 %
l Bewezen betrouwbaarheid
l Hoge vermogensdichtheid
l Toepassingsflexibiliteit - 2kW tot multicabinetinstallaties
l Modulair ontwerp - MTTR en LT5mins
l Accepteert DC-ingang (DC/DC-omvormer)
l Wereldwijde conformiteit (CE, UL, NEBS)
l Marine- en offshore-certificeringen
l Gepatenteerde technologie
Parameters:
|

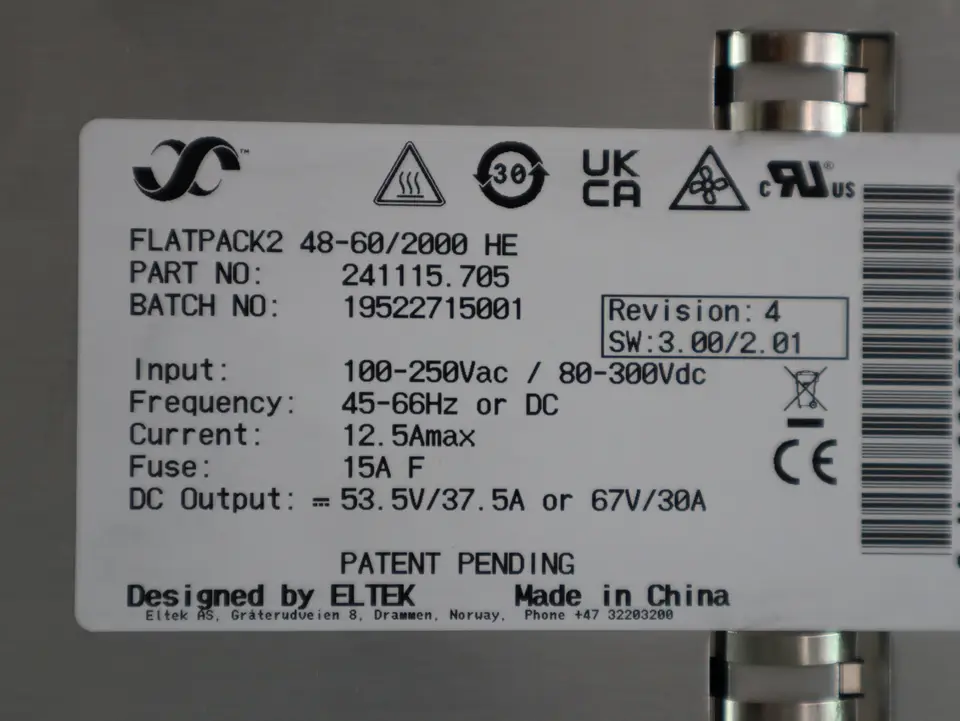

| Model 48-60/2000 HE |
| Onderdeelnummer 241115.705 |
| INGANGSGEGEVENS |
| Spanning (nominaal) 185 - 275 VAC / 185 - 275 VDC |
| Spanning (werkbereik) 85 - 300 VAC / 80 - 300 VDC |
| Stroom (maximaal) @ nominale ingang, volle belasting 11,6 ARMS |
| Frequentie 45 - 66 Hz / 0 Hz |
| Vermogensfactor > 0,99 bij 50% belasting of meer |
| THD< 5% bij 100% belasting |
| Bescherming Zekering in L & N, Varistor, Uitschakeling wanneer de ingangsspanning buiten het werkbereik valt |
| UITGANGSGEGEVENS |
| Spanning (standaard)1) 53,5 VDC(67 VDC in 60V-modus) |
| Spanning (instelbaar bereik)1) 39,9 - 72 VDC |
| Vermogen (maximaal) @ nominale ingang 2000 W (@VUIT ≥ 48VDC) |
| Vermogen @ 85 VAC 750 W |
| Stroom (maximaal) @ nominale ingang 41,6 A (@VUIT < 48VDC) |
| Hold-up tijd, 1500W uitgangsvermogen >20ms; uitgangsspanning > 53,5 VDC(60V-modus) |
| Stroomdeling (10 - 100% belasting) ±5% van de maximale stroom van 10 tot 100% belasting |
| Statische spanningsregeling (10 - 100% belasting) ±0,5% |
| Dynamische spanningsregeling ±5,0% voor 10-80% of 80-10% belastingsvariatie, regeltijd< 50ms |
| Rimpel en ruis< 150 mVPP, 30 MHz bandbreedte /< 2 mVRMS psophometrisch |
| Bescherming Zekering, Kortsluitvast, Bescherming tegen hoge temperaturen, Overspanningsuitschakeling |
| ANDERE SPECIFICATIES |
| Rendement 96,2 % |
| Isolatie 3,0 kVAC- ingang naar uitgang, 1,5 kVAC- ingang naar aarde, 500 VDC- uitgang naar aarde |
|
Uitschakeling bij lage / hoge ingangsspanning, Uitschakeling bij hoge / lage temperatuur, Gelijkrichter
Alarmen: Rode LED Fout, Overspanningsuitschakeling op uitgang, Ventilatorstoring, Alarm voor lage uitgangsspanning, CAN-busfout
|
|
Gelijkrichter in verminderde modus, Externe uitgangsstroombegrenzing geactiveerd, Ingang
Waarschuwingen: Gele LED spanning buiten bereik, knipperend bij overspanning, Verlies van CAN-communicatie met
controller
|
| Normale werking: Groene LED |
| MTBF (Telcordia SR-332 Iss.I methode III (a)) >350 000 (@ Tomgeving: 25 °C) |
| Bedrijfstemp. (5-95% RV n.cond. hum.) -40 tot + 75°C [-40 tot +167°F] |
| Max. uitgangsvermogen daalt boven temp / tot 45°C [113°F] / 1200W @ 75°C[167°F] |
| Opslagtemperatuur -40 tot +85°C (-40 tot +185°F), vochtigheid 0 - 99% RV niet-condenserend |
| Afmetingen[BxHxD] / Gewicht 109 x 41,5 x 327mm (4,25 x 1,69 x 13”) / 1,950 kg (4,3lbs) |
| ONTWERPSTANDAARDEN |
| Elektrische veiligheid EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1
|
| Marine DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (Klasse 1.2) & 2-2 (Klasse 2.3)
Milieu 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Overige
bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.3, moeten worden geadviseerd
|
|
1) OVS-instelling van controller selecteer modus: OVS≤59.5V = 48V-modus (42-58V), 59.5V
2) Alleen geldig voor onderdeelnummer 241115.705M
|
