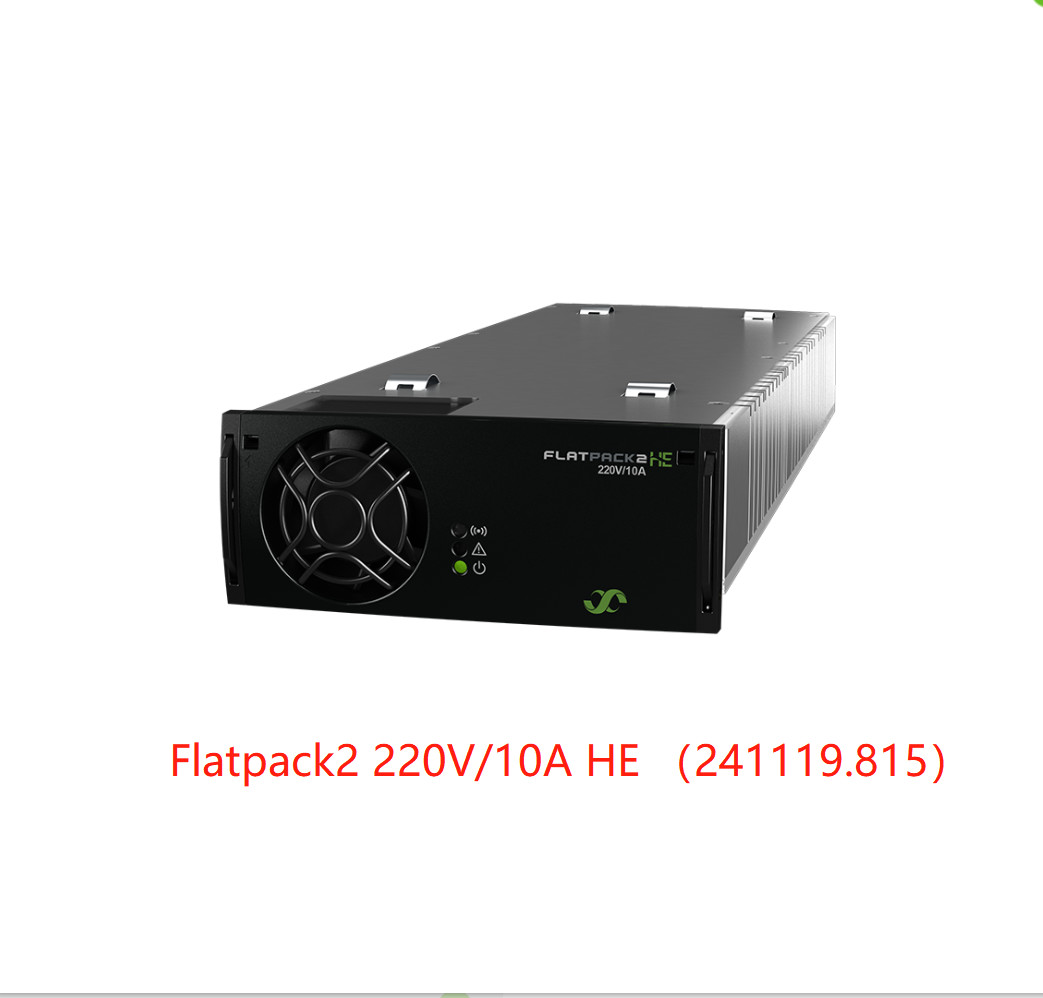

Eltek Rectifier Module Flatpack2 220V/10A HE 220V 2800W (deel nr.: 241119.815)
Flatpack2 220V/10A HE
Sinds de lancering is de Flatpack2-familie uitgebreid tot een brede selectie van vermogen en spanningen.
Energiesystemen tot het MW-bereik kunnen worden gerealiseerd met behulp van het 10A-model voor kleine en grotere modulaire datacenters.
Betrouwbare, efficiënte rechtgever voor industriële toepassingen
220 Vdc-stroomsystemen bieden een uitstekend alternatief voor traditionele wisselstroom-UPS en zorgen voor aanzienlijke efficiëntie- en betrouwbaarheidsverbeteringen.
Met 220 Vdc kunnen standaardcomponenten, kabels en distributie worden gebruikt en de meeste IT-apparatuur die is ontworpen voor 208/230 Vac kan rechtstreeks worden aangesloten op de 220 Vdc-bus.
Belangrijkste kenmerken
L Bewezen betrouwbaarheid
l Hoge vermogendichtheid
l Hoog rendement
L Toepassingsflexibiliteit - 2 kW voor installaties met meerdere kasten
l Accepteert gelijkstroominvoer (DC/DC-omvormer)
L Wereldwijde naleving (CE, UL)
L Marine en offshore certificeringen
L Gepatenteerde technologie
L Digitale besturingssystemen
Parameters:
| Model |
220 / 2000 HE WOR |
220 / 10A HE |
| Deelnummer |
241115.815 |
241119.815 |
| Invoergegevens |
| Spanningsbereik |
85 - 300 V AC/DC |
85 - 305 V wisselstroom |
| Spanningsbereik (nominaal) |
185 - 275 V AC/DC |
176 - 305 V wisselstroom |
| Frequentie |
0 - 66 Hz |
45 - 66 Hz |
| Maximale stroom |
11.9 Een RMS |
17 ARMS |
| Vermogensfactor |
0.99 (@ 50-100% belasting) |
0.99 (@ 50-100% belasting) |
| THD (@ 230 VAC) |
< 5 % (@ volle lading) |
< 4% (@ volle lading) |
| Bescherming |
Varistor voor tijdelijke beveiliging, zekerheid in beide lijnen, uitschakeling boven 300/305 V |
| OUTPUT DATA |
| Standaardspanning |
245.3 VDC |
| Spanningsbereik |
178.51) - 297 VDC |
1981)- 280 VD 2)
C
|
| # Pb-cel ondersteund (1.8 - 2.4 V DC/cel) |
108 - 122 |
108-110 (120 3)) |
| # NiCad-cel ondersteund (1,05 - 1,65 V DC/cel) |
170 - 180 |
- |
| Maximaal vermogen, nominale invoer |
2000 W |
2800 W |
| Maximaal vermogen, 85V-invoer |
850 W |
1304 W |
| Maximale stroom, @220V gelijkstroom |
9.16 A |
10 A 4) |
| Ophoudtijd, standaardspanning en belasting van 1500 W |
20 ms, VOUT > 178 VDC |
20 ms, VOUT > 210 VDC |
| Rimpel en geluid, bandbreedte 30 MHz |
< 1000 mV PP |
| Huidig delen |
± 5% van de maximale stroom van 10 tot 100% belasting |
| Statische spanningsregeling |
±0,5% van 10% tot 100% belasting en nominale invoer |
| Dynamische spanningsregeling |
± 5,0% voor 10-90% of 90-10% belastingvariatie, regeltyd < 50 ms |
| Bescherming |
Overspanningssluiting, kortsluitingsbestendige, hoge temperatuur, warm insteek-in-stroombeperking, ORing-diode |
| Andere specificaties |
| Efficiëntie |
> 95% |
> 95,5% |
| Isolatie |
3.0 kVAC ️ input naar output, 1.5 kV AC ️ input naar aarde, 1.5 kV DC ️ output naar aarde 3 kVAC ️ CAN naar input, 3 kV AC ️ CAN naar output, 500 V AC ️ CAN naar aarde |
| Alarmen (rode LED) |
Afsluiting van het elektriciteitsnet bij lage spanning, afsluiting bij hoge en lage temperatuur, fout met de rectificator, uitsluiting van de uitgang bij overspanning, fout met de ventilator, alarm voor lage spanning, fout met de CAN-bus |
| Waarschuwingen (gele LED) |
Rectificator in stroomvermindering modus, Remote batterij stroomlimiet geactiveerd, Invoerspanning buiten bereik, knipperend bij overspanning |
| Normaal (groene LED) |
In- en uitgang OK |
| MTBF (Telcordia SR-332 Issue I methode III (a)) |
> 391 000h (@T AMBIENT= 25°C) |
> 400 000h (@T AMBIENT= 25°C) |
| Werktemperatuur (5 - 95% RH niet-geconditioneerd) |
-40 tot +75°C [ -40 tot +167°F]
+55°C / 1350W @ +75°C
|
-40 tot +75°C [ -40 tot +167°F]
+50°C / 1750 W @ +75°C
|
| Bergingstemperatuur |
-40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 - 99% RH niet-condenserend |
| Afmetingen [WxHxD] / Gewicht |
109 x 41,5 x 327 mm (WxHxD) [4,25 x 1,69 x 13 ¢] / 1,950 kg [4,3 lbs] |
| Ontwerpstandaarden |
| Elektrische veiligheid |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Hoofdharmonica |
EN 61000 -3-2 |
| Milieu |
ETSI EN 300 019: 2-1 (klasse 1.2), 2-2 (klasse 2.3) en 2-3 (klasse 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) en 2008/ 98/EG (WEEE)
|
|
Naleving van de maritieme voorschriften
(EMC-klasse B met wisselstroomfilter)
|
DnV-regels voor de indeling van schepen, hogesnelheids- en lichte vaartuigen en DnV Offshore
Normen
|
-
|
