| Model |
48/2000 SHE |

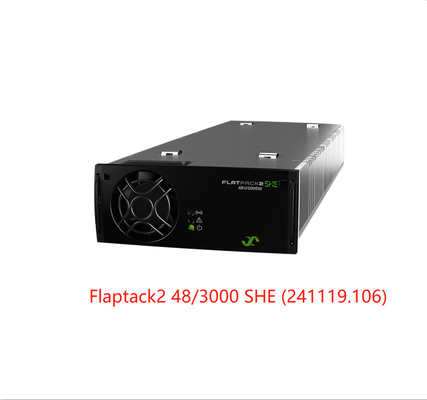

48/3000 SHE |
| Deelnummer |
241115.106 |
241119.106 |
| Invoergegevens |
| Spanning (nominaal bereik) |
van de soort gebruikt voor de vervaardiging van motorvoertuigenAirconditioning |
20 - 264 VAirconditioning |
| Spanning (werkbereik) |
85 - 264 VAirconditioning |
| Frequentie |
45 - 66 Hz |
| Maximale stroom |
11.6 ARMS |
16 ARMS |
| Bescherming |
Afsluiting bij VINis buiten bereik |
| OUTPUT DATA |
| Spanning (standaard) |
53.5 VD.C. |
| Spanning (aanpasbaar bereik) |
43.21)- 57,6 VD.C. |
| Maximaal vermogen, nominale invoer |
2000 W |
3000 W |
| Maximaal vermogen, niet-gegradeerd @VIN= 85 VAirconditioning |
850 W |
1000 W |
| Maximale stroom, @VUit= 48 VD.C. |
41.7 A |
62.5 A |
| Huidig delen |
± 5,0% van maximale stroom |
| Statische spanningsregeling (10-100% belasting) |
± 0,5% |
| Dynamische spanningsregeling |
± 5,0% voor 10-90% of 90-10% belastingvariatie, regeltyd < 50 ms |
| Wachttijd, @100% lading |
> 10 ms; uitgangsspanning > 42 VD.C. |
| Ripple |
< 150 mVPP, 30 MHz bandbreedte |
|
Bescherming
|
Overspanningssluiting, kortsluitingsbestendige, hoge temperatuur, warm insteek inrush stroombeperking, veiligheidsbeveiliging |
| Andere specificaties |
| Maximale efficiëntie |
97.8 % |
|
Isolatie
|
3.0 kVAirconditioningInput naar output
1.5 kVAirconditioning
0.5 kVD.C. de uitgang naar beschermende aarde
|
|
Alarmen (rode LED)
|
Afsluiting van het elektriciteitsnet bij lage spanning, afsluiting bij hoge en lage temperatuur, fout met de rectificator, uitsluiting van de uitgang bij overspanning, fout met de ventilator, alarm voor lage spanning, fout met de CAN-bus |
|
Waarschuwingen (gele LED)
|
Rectificator in stroomvermindering modus, Remote stroomlimiet geactiveerd, Invoerspanning buiten bereik, knipperend bij overspanning |
| Normaal (groene LED) |
In- en uitgang OK |
| MTBF (Telcordia SR-332 Iss.3 methode II Geval L1) |
1 900 000 uur |
| Hoogte |
Tot 4000 m |
| Werktemperatuur (5-95% RH zonder conditie) |
-40 - 75°C [-40 - 167°F] |
| Maximaal uitgangsvermogen boven temp / tot |
45°C [+113°F] / 1350 W |
45°C [+113°F] / 1800 W 2) |
| Bergingstemperatuur |
-40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 - 99% RH niet-condenserend |
| Afmetingen [WxHxD] / Gewicht |
109 x 41,0 x 327 mm [4,25 x 1,61 x 13 ¢] / 2,050 kg [4,5 lbs] |
| Ontwerpstandaarden |
| Elektrische veiligheid |
EN 62368-1:2020+A11:2020, IEC 62368-1:2018, UL 62368-1:2019 |
|
EMC
|
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC2012, -6-4:2019
ETSI EN 300 386 V.2.2.0:2020, FCC CFR 47 Deel 15:2020
|
|
Milieu
|
ETSI EN 300 019: 2-1 (klasse 1.2), 2-2 (klasse 2.3) & 2-3 (onderdelen van klasse 3.23)) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Andere bedrijfsomstandigheden overeenkomstig IEC 62040-5-3:2016 clausule 4.3, moet worden geadviseerd
|
|
1) Stand-by / testoperatie (V)Uit< 48 VD.C.) beperkt tot VIN> 230 VAirconditioning
2) Wanneer de ingangsspanning lager is dan 210 VRMSDe temperatuur wordt bij 40 °C verlaagd en bij 75 °C is 1500 W beschikbaar.
3) Getest op temperatuur, RH en trillingen
|
