Productbeschrijving:
Eltek's Solar Autonomous power core is gebaseerd op de Flatpack2-productenfamilie, volledig geïntegreerd in complete en flexibele oplossingen met één enkele Smartpack2-controller
De krachtkern heeft geïntegreerde batterijverdeling, DC-belastingverdeling, zonneladers met PV-verbindingspanel.
De zonne-autonome site wordt aangedreven door PV-panelen en met een combinatie van cyclusbatterijen levert het de hele dag alle benodigde stroom.
Kenmerken:
1Compleet systeem.
2. Smartpack2 aanraakcontroller
3Geavanceerde controle en monitoring via Ethernet-poort
4. HE FP2 zonne-energie met MPPT
5Maximaal PV-vermogen 24 kW
6. PV-aansluitpaneel met DC SPD (optioneel)
7. Warm aansluitbare modules
8. 19 ′′/4U verdelingschassis
9. tot 8x batterij-sluitersposities
10. LVBD
11. tot 18x plaatsen van de belastingbrekers
12. LVLD1
13. LVLD2 (facultatief)
14. Wereldwijde goedkeuring
Technische parameters:
| |
|
|
|
|
|
| |
Modellen |
300A DISTRIBUTIE |
|
500A Distributie |
| |
Deelnummer (geconfigureerde stroomsystemen) |
CTOA0407S.4xxx |
|
CTOA0810S.4xxx |
|
| |
Vermogen modules |
|
| |
Flatpack2 zonne-oplader1) |
Flatpack2 48/3200 HE Zonne-energie |
|
|
|
|
| |
Invoergegevens (ZOLAR LADER) |
| |
Spanning (bereik) |
85-420 VDC (werkbereik) 100-380 VDC (MPPT-bereik) |
|
|
|
|
| |
Spanning (opstarten) |
150 VDC |
|
|
|
|
|
| |
Maximale stroom |
20 ADC |
|
|
|
|
|
| |
PV-aansluitpaneel |
|
| |
Service-schakelaars voor fotovoltaïsche arrays |
4 stuks met twee polen |
|
|
8 stuks met twee polen |
|
| |
DC SPD type 2 (optioneel) |
tot 4 stuks |
|
|
tot 8 stuks |
|
| |
OUTPUT DATA |
|
| |
Spanning |
-48 VDC |
|
|
-48 VDC |
|
| |
Stroom (maximaal) |
300 A |
|
|
500 A |
|
| |
Verdeling van batterijen |
|
| |
Aantal plaatsen van de brekers |
6x (een enkele paal) |
|
8x (een enkele paal) |
|
| |
LVBD |
300 A |
|
|
500 A |
|
| |
Type batterijbreker |
Type aansluiting (D-frame) |
|
|
|
|
| |
Verdeling van de lading |
|
| |
Aantal ladingsposities |
met een breedte van niet meer dan 50 mm |
|
met een breedte van niet meer dan 50 mm |
|
| |
LVLD 1 |
300 A
(maximaal 12 x 18 mm of 4 x 27 mm + 6 x 18 mm)
|
300 A
(max 10x 18 mm of 4x 27 mm + 4x 18 mm)
|
| |
LVLD 2 (optie) |
150 A
(maximaal 6x 18 mm of 4x 27 mm)
|
|
150 A
(maximaal 6x 18 mm of 4x 27 mm)
|
| |
Type laadbreuker |
DIN-rails, 18 mm en 27 mm breed |
|
|
|
| |
Controle en toezicht |
| |
Eenheid voor controle en toezicht2) |
Smartpack2 Touch + Smartpack2 Basic + I/O Monitor Type2 |
|
| |
Montageplaats |
Doorpaneel gemonteerd |
|
|
|
|
| |
Lokale exploitatie |
Menugeleide bediening via touchpad en grafisch kleurenscherm |
|
| |
Afstandsbediening |
Ethernet voor externe/lokale monitoring en besturing via WEB Browser |
|
| |
Andere specificaties |
|
| |
Werktemperatuur |
-40 tot +70 °C [-40 tot +158 °F]3) |
|
|
|
| |
Bergingstemperatuur |
-40 tot +85 °C [-40 tot +185 °F] |
|
|
|
|
| |
Afmetingen (W x D x H)5) |
482 x 384 x 311 (7U) mm
[19 x 15,1 x 12,3 inch]
|
|
482 x 384 x 445 (10U) mm
[19 x 15,1 x 17,5 inch]
|
| |
Gewicht (exclusief modules) |
Ongeveer 12 kg |
|
Ongeveer 19 kg |
| |
Ontwerpstandaarden |
|
| |
Elektrische veiligheid |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 |
|
| |
EMC |
ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
, |
| |
Milieu |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017,
ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019
Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Andere bedrijfsomstandigheden overeenkomstig IEC 62040-5-3:2016 clausule 4.3, moet worden geadviseerd
|
| |
1) Zie voor nadere informatie het gegevensblad van Flatpack2 Solar Charger
2) Zie voor meer informatie het datasheet van de Smartpack2 Touch-controller
|
3) +45 tot +70 °C [+113 tot +158 °F] met verminderde prestaties
4) De aanbevolen minimum diepte van de kast is 400 mm [15,7 inch]
|
Toepassingen:
Radiobasisstations/cellocaties
LTE / 4G / WiMAX
Verspreide antennesystemen
Mikrogolf
Breedband

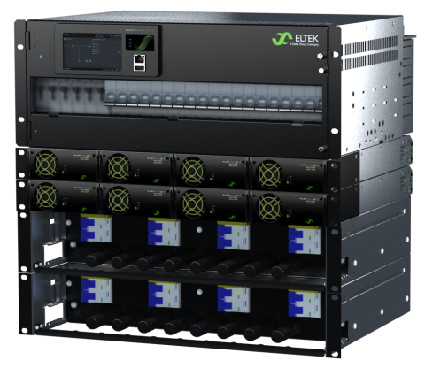

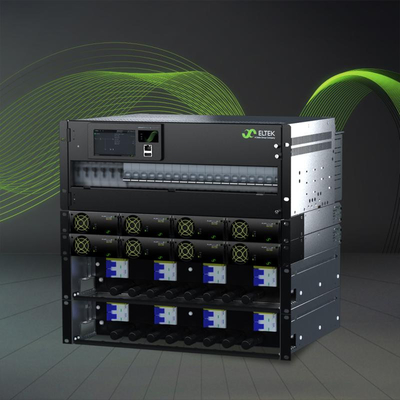

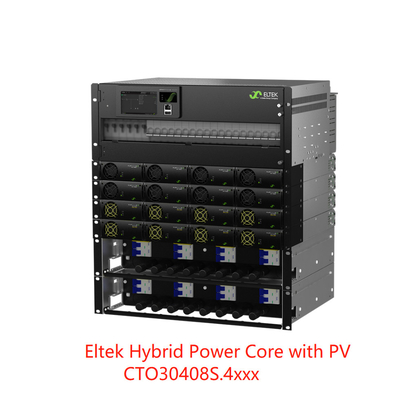

Product Display:
