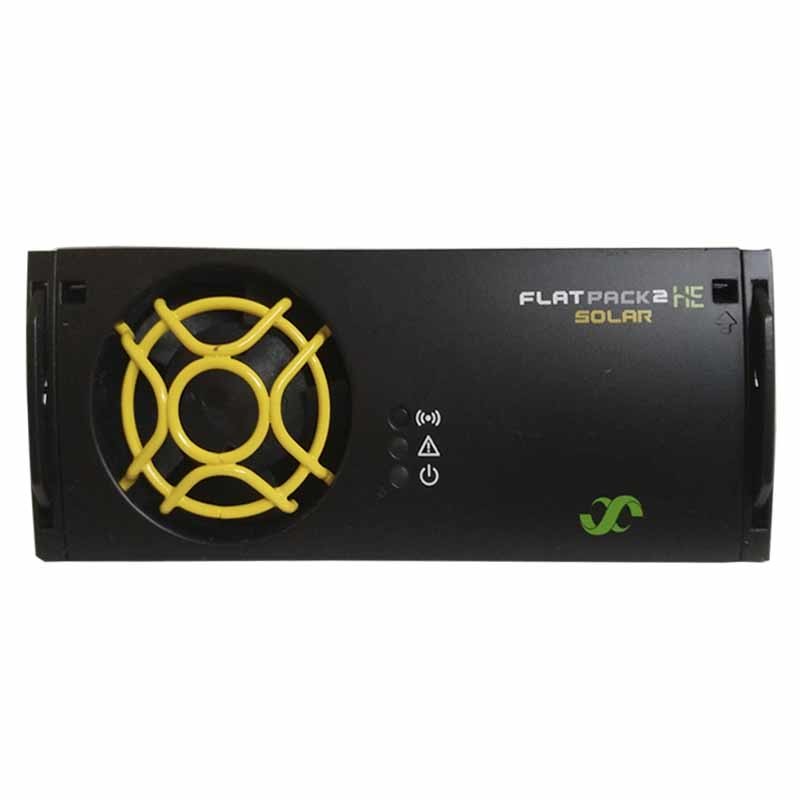

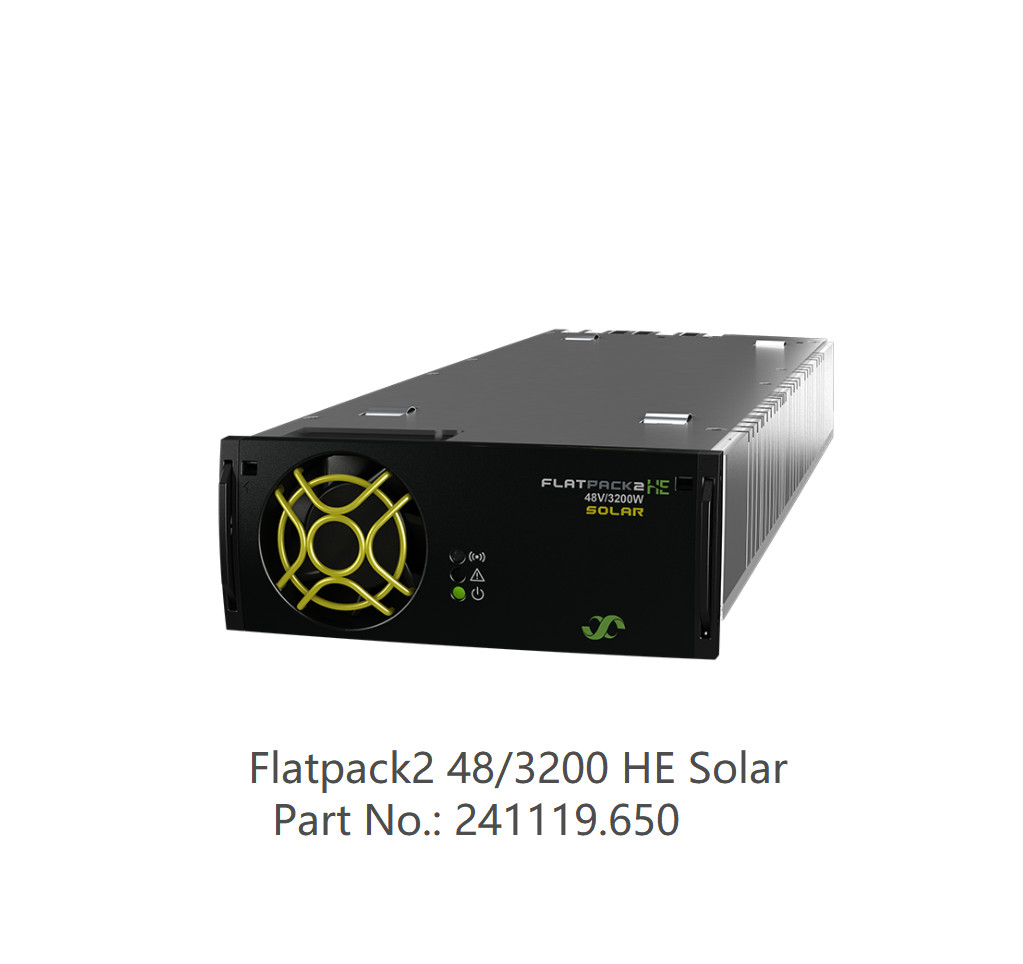

Eltek Solar Charger Flatpack2 48/3200 HE Solar Flatpack2 HE zonne-energie 3200W Flatpack2 48V zonne-energie-oplader (241119.650)

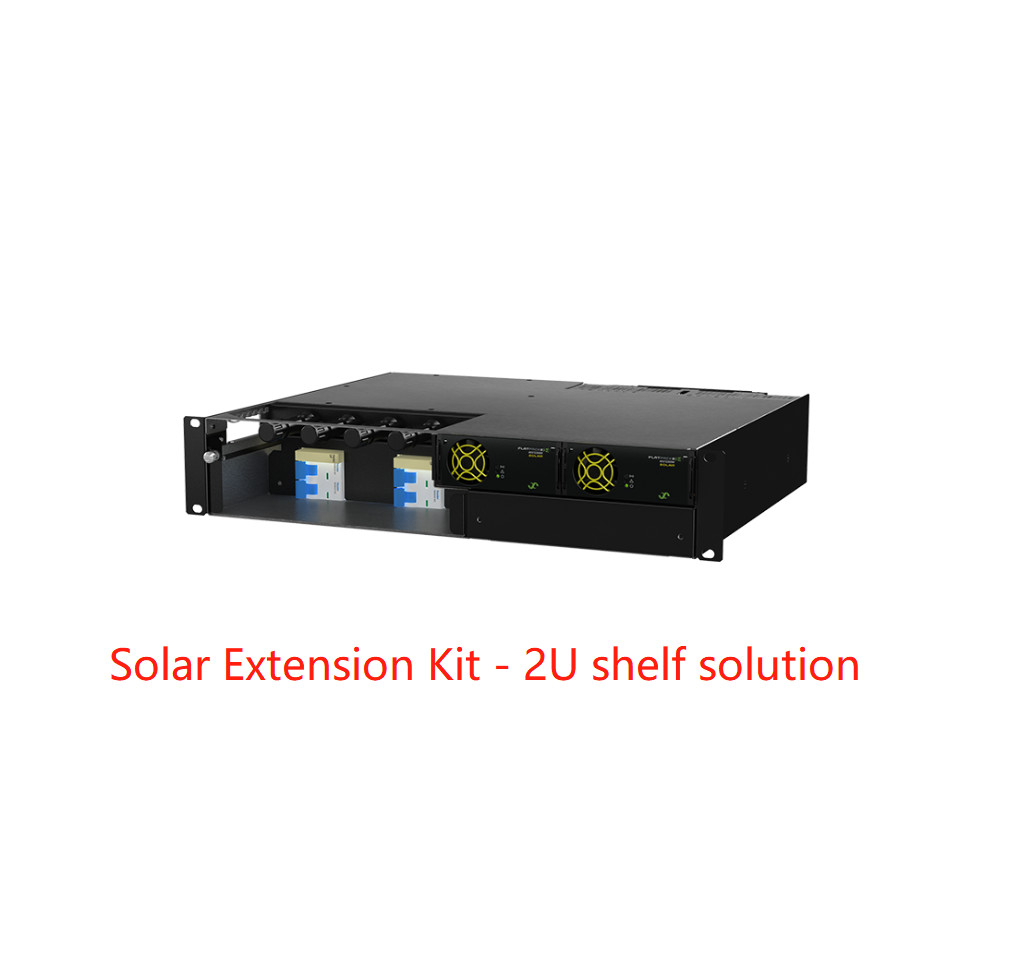

Eltek Solar Charge Extension Kit 2U/3U plank met Flatpack2 48/3200HE Flatpack2 48/1500HE (CTZ00000.1358)
Zonne-uitbreidingskit - 2U/3 Uopzettelijke oplossing
Speciaal ontworpen met de MC4-connectoren voor kabels van PV-panelen, service-switches en optionele SPD's.Het voor- en achterste MC4-verbindingsmechanisme maakt een gemakkelijke installatie ter plaatse mogelijk in zowel buiten- als binnenruimtes.
Belangrijkste kenmerken
- Flatpack2 HE zonne-energie met MPPT
- Modules voor warm aansluiten
- Aardbreuk detectie
- Maximaal fotovoltaïsch vermogen 6,4 kW
- PV-aansluitpaneel
- MC4-aansluitingen
- Service-schakelaars
- DC SPD type 1+2 (optioneel)
Parameters:
|
|
|
|
|
|
|
|
Modellen |
2U SOLAR EXT. KIT |
3U SOLAR EXT. KIT |
|
Deelnummer |
CTZ00000.1358 |
CTZ00000.1255 |
|
|
Vermogen modules |
|
|
Flatpack2 Zonneladder 1) |
Flatpack2 48/3200 HE Zonne-energie |
|
|
|
|
Piekdoeltreffendheid |
97 % |
|
|
|
|
Max. aantal modules |
Tot 2 stuks |
Maximaal 4 stuks |
|
|
Invoergegevens (ZOLAR LADER) |
|
Spanning (werkbereik) |
85-420 VDC |
|
|
|
|
Spanning (MPPT-bereik) 2) |
100-380 VDC |
|
|
|
|
Spanning (opstarten) |
150 VDC |
|
|
|
|
Maximale stroom |
20.3 ADC |
|
|
|
|
Bescherming |
Veiligheid, varistor voor tijdelijke bescherming, omgekeerde polariteit, uitschakeling wanneer het VIN-nummer te laag is, controle op aardingsfouten tijdens het opstarten |
|
PV-aansluitpaneel |
|
|
Service-schakelaars voor fotovoltaïsche arrays |
2 stuks met twee polen |
4 stuks met twee polen |
|
|
MC4-aansluitingen |
4 stuks (2 stuks per PV-array) |
) 8 stuks (2 stuks per PV-array) |
|
DC SPD (optioneel) |
Tot 2 stuks (type 1+2) |
tot 4 stuks (type 2) |
|
|
OUTPUT DATA |
|
|
Spanning (standaard) |
53.5 VDC |
|
|
|
|
Spanning (instelbaar bereik) |
42 3) - 57,6 VDC |
|
|
|
|
Maximaal vermogen, VIN ≥ 170 VDC |
6400 W |
12800 W |
|
|
Maximale stroom, @VOUT = 48 VDC |
133 A |
266 A |
|
|
Bescherming |
Overspanningssluiting, kortsluitproof, hoge temperatuur, hot plug-in inrush current limiting |
|
|
Andere specificaties |
|
|
Alarmen (rode LED) |
Hoge en lage temperatuur uitschakeling, Fout van de converter, Overspanning uitschakeling op de uitgang, Fanfout, Lage spanningsalarm, CAN-busfout |
|
Waarschuwingen (gele LED) |
Lage ingangsspanning, omvormer in stroomvermindering, afstandsstroomlimiet geactiveerd, ingangsspanning buiten bereik, knipperend bij overspanning |
|
Normaal (groene LED) |
In- en uitgang OK |
|
|
|
|
Werktemperatuur |
-40 tot +75 °C [-40 tot +167 °F] 3) |
|
|
|
Bergingstemperatuur |
-40 tot +85 °C [-40 tot +185 °F] |
|
|
|
|
Afmetingen (W x D x H) 5) |
482 x 384 x 89 (2U) mm
[19 x 15,1 x 3,5 inch]
|
482 x 384 x 133 (3U) mm
[19 x 15,1 x 5,3 inch]
|
|
Gewicht (exclusief modules) |
Ongeveer 7 kg |
Ongeveer 10 kg |
|
Ontwerpstandaarden |
|
|
Elektrische veiligheid |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 |
|
EMC |
ETSI EN 300 386 v1.3.2
EN 61000-6-1:2019, EN 61000-6-2:2019,
EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019
|
|
|
Milieu |
ETSI EN 300 019-2-1 v2.3.1:2017 (klasse 1.2)
ETSI EN 300 019-2-2 v2.4.1:2017 (klasse 2.3)
ETSI EN 300 019-2-3 v2.4.1:2015 (klasse 3.2)
ETSI EN 300 132-2 v2.6.1:2019
Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Andere bedrijfsomstandigheden overeenkomstig IEC 62040-5-3:2016 clausule 4.3, moet worden geadviseerd
|
|
1) Zie voor nadere informatie het gegevensblad van Flatpack2 Solar Charger
2) Bij nominale uitgangsspanningen werkt de MPPT tot 100 V, maar de maximale invoerstroombeperking vermindert het maximale uitgangsvermogen.
3) Stand-by / testwerking (VOUT < 48 VDC) beperkt voor VIN > 250 VDC
4) +45 tot +75 °C [+113 tot +167 °F] met verminderde prestaties
5) De aanbevolen minimum diepte van de kast is 400 mm [15,7 inch]
|
