Communicatie Hybride Systeem met PV-aansluiting DC-voeding 300A-500A CTO30408S
TOEPASSINGEN
Parameters:

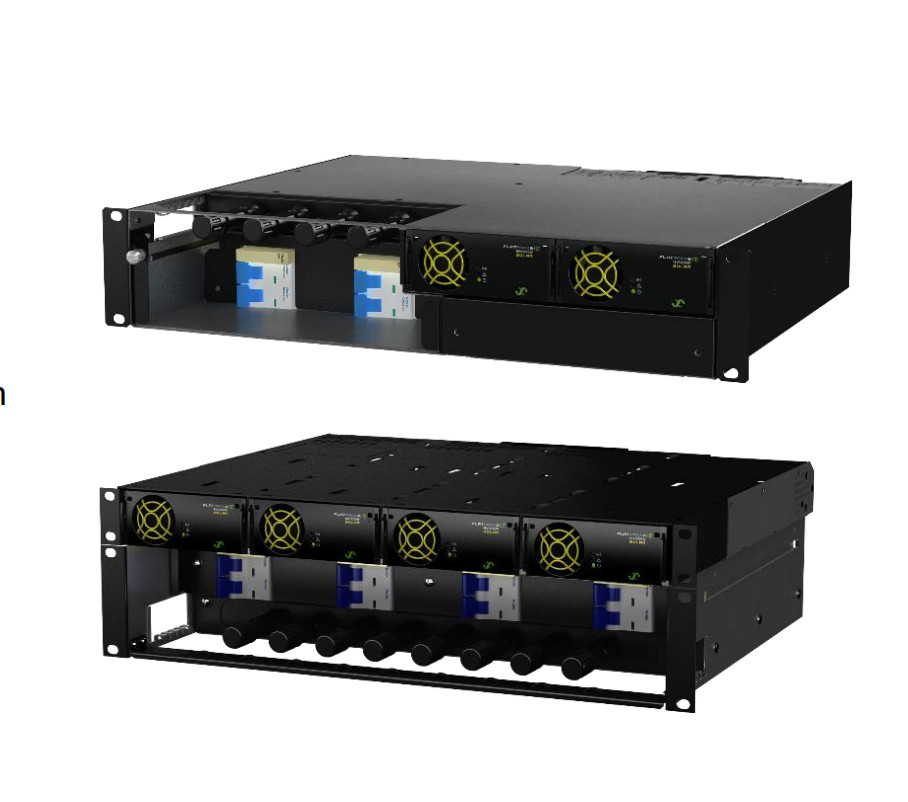

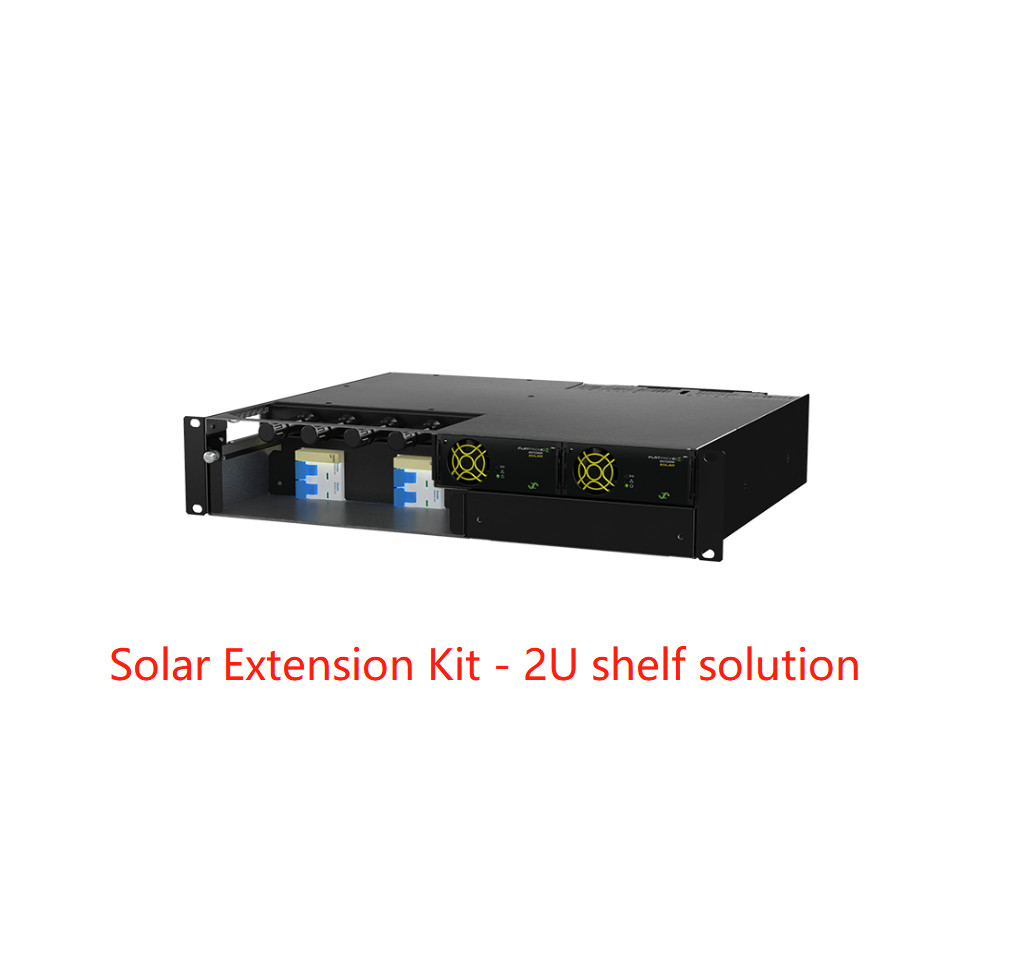

MODEL | 2U SOLAR EXT. KIT | 3U SOLAR EXT. KIT | ||||
Onderdeelnummer | CTZ00000.1358 | CTZ00000.1255 | ||||
VOEDINGMODULES | ||||||
Flatpack2 Solar Charger 1) | Flatpack2 48/3200 HE Solar | |||||
Piekrendement | 97 % | |||||
Max. aantal modules | Tot 2 stuks | Tot 4 stuks | ||||
INGANGSGEGEVENS (SOLAR CHARGER) | ||||||
Spanning (werkbereik) | 85-420 VDC | |||||
Spanning (MPPT-bereik) 2) | 100-380 VDC | |||||
Spanning (opstart) | 150 VDC | |||||
Maximum stroom | 20.3 ADC | |||||
Bescherming | Zekering, varistor voor transiënte bescherming, omgekeerde polariteit, uitschakeling wanneer VIN te laag is, aardfoutcontrole tijdens opstart | |||||
PV AANSLUITPANEEL | ||||||
Serviceschakelaars voor PV-arrays | 2 stuks 2-polig | 4 stuks 2-polig | ||||
MC4-connectoren | 4 stuks (2 stuks per PV-array | ) 8 stuks (2 stuks per PV-array) | ||||
DC SPD (optie) | Tot 2 stuks (Type 1+2) | Tot 4 stuks (Type 2) | ||||
UITGANGSGEGEVENS | ||||||
Spanning (standaard) | 53.5 VDC | |||||
Spanning (instelbaar bereik) | 42 3) - 57.6 VDC | |||||
Max. vermogen, VIN ≥ 170 VDC | 6400 W | 12800 W | ||||
Max. stroom, @VOUT = 48 VDC | 133 A | 266 A | ||||
Bescherming | Overspanningsuitschakeling, kortsluitvast, hoge temperatuur, hot-plug-in inschakelstroombegrenzing | |||||
OVERIGE SPECIFICATIES | ||||||
Alarmen (Rode LED) | Uitschakeling bij hoge en lage temperatuur, Converterfout, Overspanningsuitschakeling op uitgang, Ventilatorfout, Laagspanningsalarm, CAN-busfout | |||||
Waarschuwingen (Gele LED) | Lage ingangsspanning, Converter in verminderde modus, Externe stroombegrenzing geactiveerd, Ingangsspanning buiten bereik, knipperen bij overspanning | |||||
Normaal (Groene LED) | In- en uitgang ok | |||||
Bedrijfstemperatuur | -40 tot +75 °C [-40 tot +167 °F] 3) | |||||
Opslagtemperatuur | -40 tot +85 °C [-40 tot +185 °F | |||||
Afmetingen (B x D x H) 5) |
482 x 384 x 89 (2U) mm [19 x 15.1 x 3.5 inch] |
482 x 384 x 133 (3U) mm [19 x 15.1 x 5.3 inch] |
||||
Gewicht (exclusief modules) | Ongeveer 7 kg [15 lbs] | Ongeveer 10 kg [22 lbs] | ||||
ONTWERPSTANDAARDEN | ||||||
Elektrische veiligheid | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 | |||||
EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-1:2019, EN 61000-6-2:2019, EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
|||||
Milieu |
ETSI EN 300 019-2-1 v2.3.1:2017 (Klasse 1.2) ETSI EN 300 019-2-2 v2.4.1:2017 (Klasse 2.3) ETSI EN 300 019-2-3 v2.4.1:2015 (Klasse 3.2) ETSI EN 300 132-2 v2.6.1:2019 Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Andere bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.3, moeten worden geadviseerd |
|||||
|
Oplossingen
Wij bieden complete oplossingen, waaronder een site survey, het voorstellen van een professioneel plan op basis van de wensen van de klant, technische ondersteuning en onderhoudsservice voor telecommunicatiebedrijven in en buiten China. We hebben een competent team en een netwerk van vertrouwde partners over de hele wereld.
FAQ :
1. Hoe controleert u de kwaliteit?
A:Alle producten worden vóór verzending gesimuleerd in gebruiksscenario's, belast en volledig belast en stroomdelingstests om de kwaliteit van het product te garanderen.
2. Wat is uw minimale bestelhoeveelheid?
A:Er is geen minimale bestelhoeveelheid, en er kan ook één worden gedaan. Het enige verschil is de prijs en de planning.
3. Kunt u uw bedrijf voorstellen?
A:Ik ben zeer vereerd. Ik zal u later de introductiedocumenten van het bedrijf sturen om u een uitgebreidere en directere introductie van de informatie van ons bedrijf te geven.
4. Wat zijn de voordelen van uw bedrijf?
A:Voldoende voorraad en leveringsgarantie voor de daaropvolgende vernieuwing van de levering, flexibel verstrekt op basis van verschillende behoeften van klanten, het bieden van verschillende oplossingen.
5. Kan ik samples sturen? Rapporteer het mij samen met de prijs?
A:U kunt samples sturen, de samples zijn onderhevig aan een hoge prijs en de vracht moet door u worden gedragen.
6. Hoe gaat uw bedrijf om met het probleem van kwaliteit?
A:Ons bedrijf is al bijna 10 jaar actief in deze branche. Het heeft al een bepaalde reputatie. We zullen het zorgvuldig analyseren. Als het inderdaad ons kwaliteitsprobleem is, kunt u er zeker van zijn dat het dingen zal doen volgens de contractovereenkomst en u nooit zorgen zal laten hebben, ons serviceteam zal u graag van dienst zijn.
