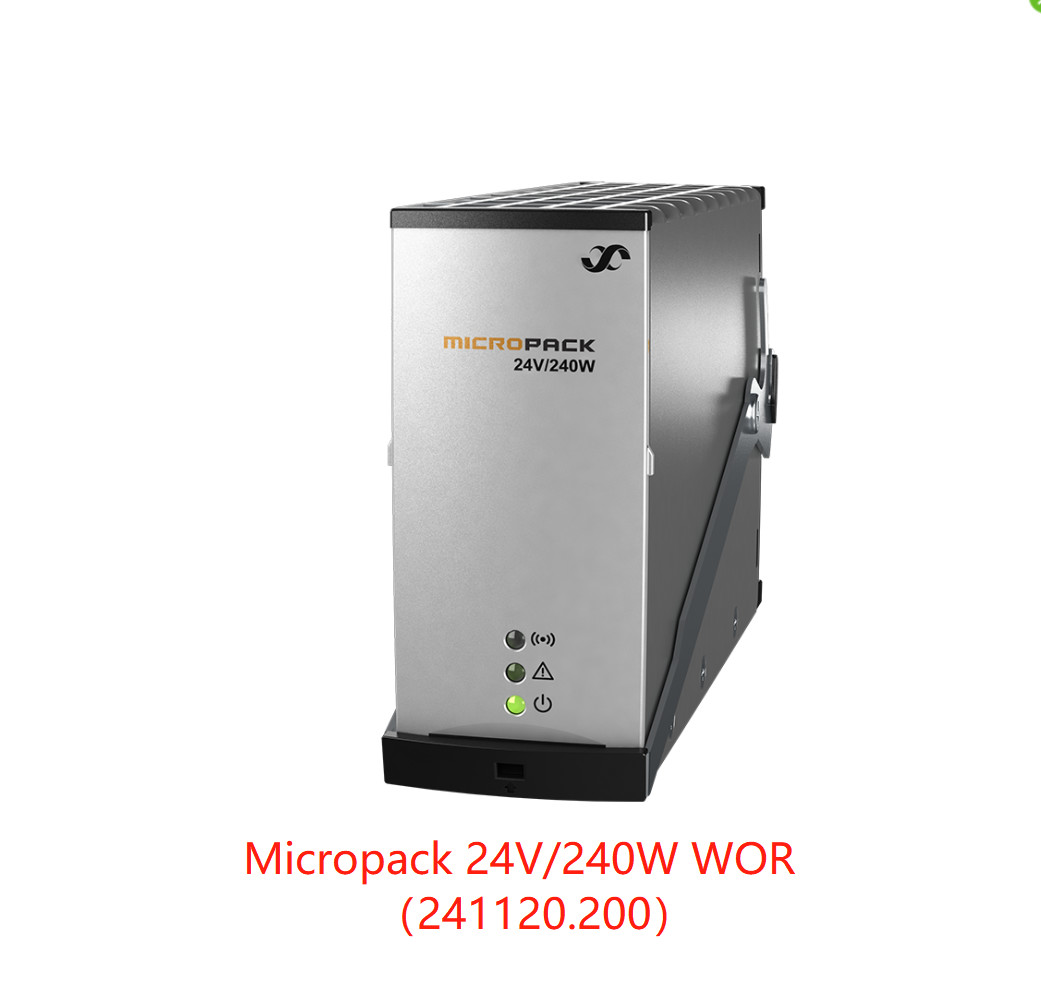

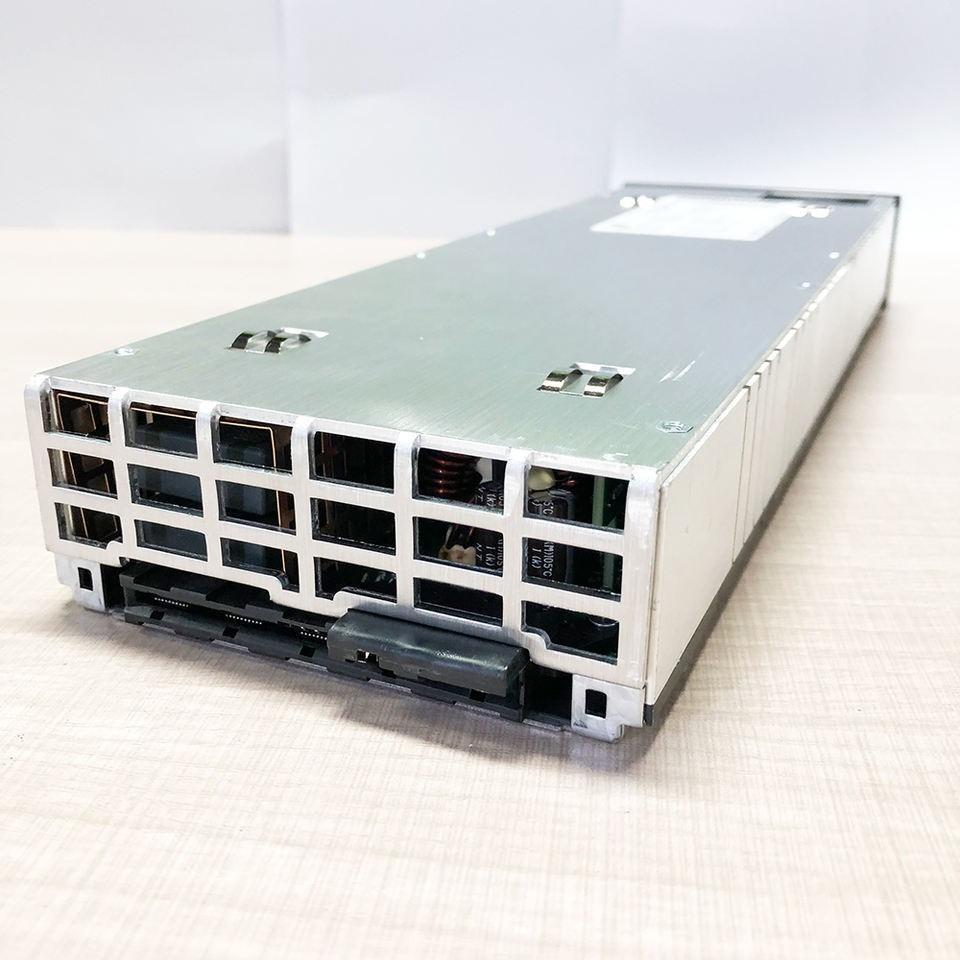

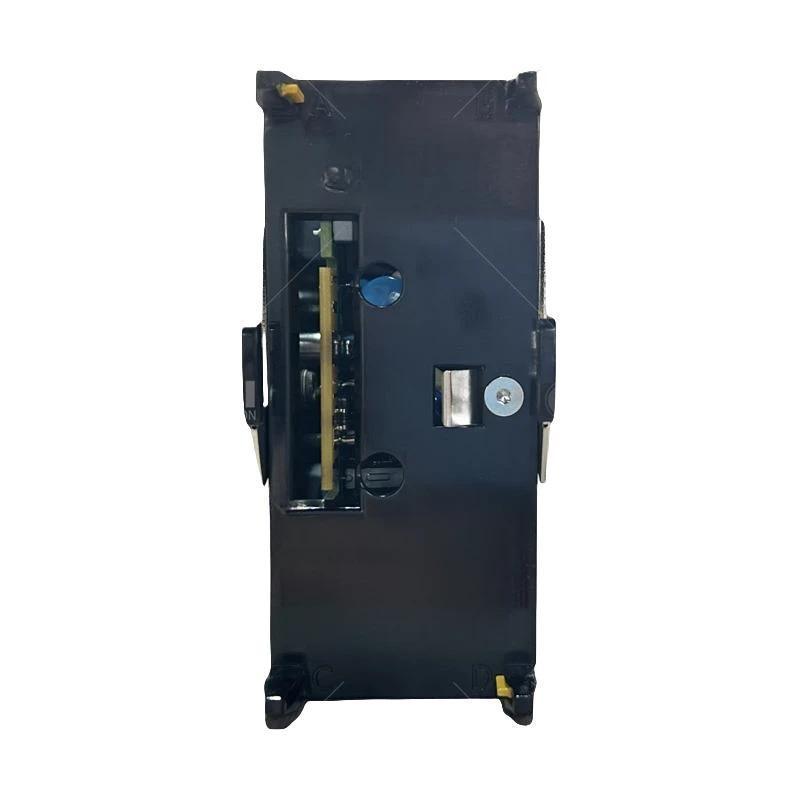

| Model |
12V / 120W |
24V / 240W |
48V / 250W |

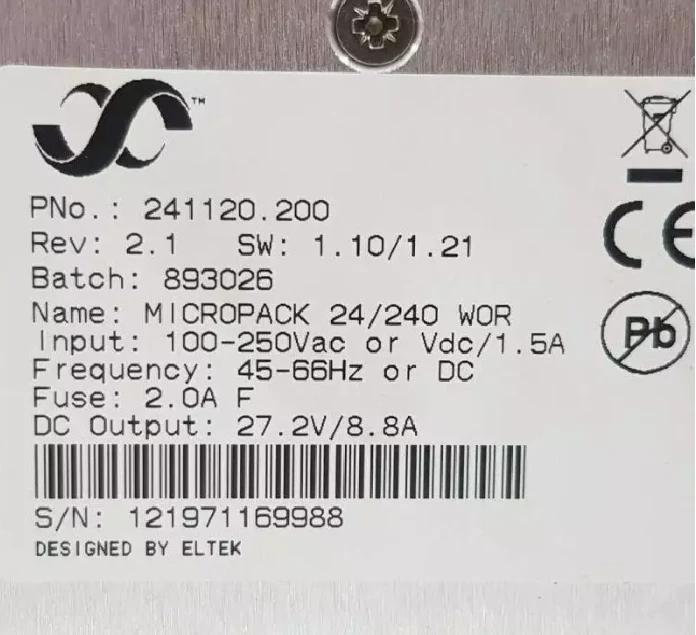

| Artikelnummer |
241120.300 |
241120.200 |
241120.100 |
| INVOERGEGEVENS |
|
|
|
| Spanningsbereik |
85 - 300 V AC/DC 1) |
| Spanningsbereik (nominaal) |
130 - 275 V AC/DC |
185 - 275 V AC/DC 1) |
| Frequentie |
0 - 66 Hz 1) |
| Maximale stroom, 230V ingang / totaal (boost) |
0,6A / 2,0A |
1,2 A / 2,0 A |
1,2 A / 1,9 A |
| Maximale aardlekstroom |
2,0 mA (@ 250 V wisselstroom/ 50 Hz) |
| Machtsfactor |
0,97 (@ 70 - 100% belasting) |
0,98 (@ 55 - 100% belasting) |
0,98 (@ 50 - 100% belasting) |
| THD (@ 230 VAC) |
< 5% (@ 80 - 100% belasting) |
< 5% (@ 50 - 100% belasting) |
< 5% (@ 50 - 100% belasting) |
| Bescherming |
Varistor voor transiëntenbeveiliging, zekering in beide leidingen (2x 2,0 A), uitschakeling boven 300 V AC/DC |
| OUTPUTGEGEVENS |
|
|
|
| Standaard spanning |
13,6 V gelijkstroom |
27,2 V DC |
53,5 V DC |
| Spanningsbereik |
10,7 - 18,0 V gelijkstroom |
21,5 - 36 V DC |
43,5 - 57,6 V gelijkstroom |
| Spanningsbereik zonder controller |
10,7 - 15,0 V gelijkstroom |
21,5 - 30 V DC |
43,5 - 57,6 V gelijkstroom |
| # Pb-cel ondersteund (1,8 - 2,4 V DC/ cel) |
6 - 7 |
12 - 15 |
24 |
| Aantal NiCad-cellen ondersteund (1,05 - 1,65 V DC/ cel) |
10 - 11 2) |
20 - 222) |
- |
| Maximaal vermogen, nominale boost / jaren 60 boost |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Maximale stroom, @12/24/48V DC / boost / QT3) |
10A / 15A / 55A |
10A / 15A / 55A |
5 A / - / - |
| Huidig delen |
±5% van maximale stroom bij 10 tot 100% belasting |
| Statische spanningsregeling ± |
0,5% van 10% tot 100% belasting en nominale ingang |
| Dynamische spanningsregeling |
± 5% < 10 ms, belastingsstap 10% tot 90% of tegengesteld bij nominale uitgangsspanning |
| Hold-up tijd, standaardspanning en vol vermogen |
20 ms, V UIT > 10,7 VDC |
20 ms, VOUT > 21,5 VDC |
20 ms, VOUT > 43 VDC |
| Rimpeling en ruis, 30 MHz bw / psofometrisch |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Bescherming |
Overspanningsuitschakeling, kortsluitvast, hoge temperatuur, hot-plug-in inschakelstroombegrenzing, zekering |
| ANDERE SPECIFICATIES |
|
|
|
| Efficiëntie bij nominale input/output, piek/bereik |
89,5% / >88%, 50-100% belasting |
93,0% / >92%, 50-100% belasting |
93,6% / >93%, 50-100% belasting |
| Isolatie |
3,0 kVAC – ingang en uitgang, 1,5 kV AC – ingangsaarde, 0,5 kV DC – uitgangsaarde |

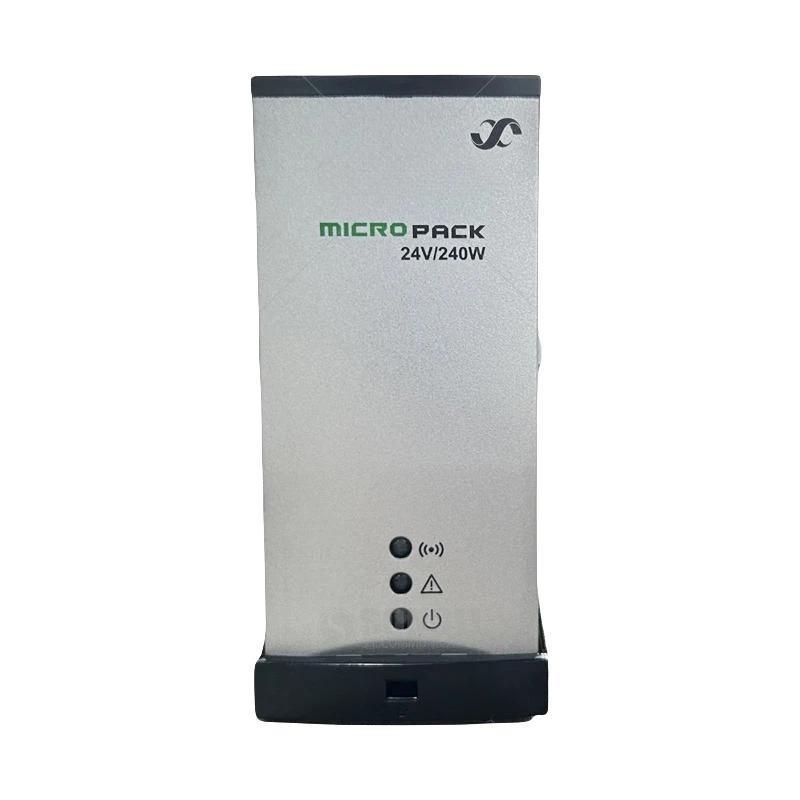

| Alarmen: Rode LED 'aan' |
Uitschakeling bij lage netspanning, uitschakeling bij hoge en lage temperatuur, gelijkrichterstoring, overspanningsuitschakeling op uitgang, ventilatorstoring, alarm voor lage spanning, CAN-busstoring |
| Waarschuwingen: Gele LED 'aan' |
Gelijkrichter in vermogensreductiemodus, externe batterijstroomlimiet geactiveerd, ingangsspanning buiten bereik, knipperend bij overspanning |
| Normaal (module actief): Groene LED 'aan' |
|
| Alarmuitgang (geïsoleerd) |
NO (+positieve klem), COM (-negatieve klem). Maximaal 60 V / 100 mA |
| MTBF (Telcordia SR-332 uitgave I methode III (a)) |
>480.000 uur (@T OMGEVING= 25°C) |
>480.000 uur (@T OMGEVING= 25°C) |
>500.000 uur (@T OMGEVING= 25°C) |
| Bedrijfstemperatuur (5 - 95% RH niet-cond.) Uitgangsvermogen neemt af boven temp / to |
-40 tot +70°C [ -40 tot +158°F]
+55°C / 50W @ +70°C
|
-40 tot +60°C [-40 tot +142°F]
+45°C / 80W @ +60°C
|
-40 tot +75°C [ -40 tot +167°F]
+55°C / 140W @ +75°C
|
| Opslagtemperatuur |
-40 tot +85°C (-40 tot +185°F), vochtigheid 0 - 99% RH niet-condenserend |
| Afmetingen[BxHxD] / Gewicht |
39,0 x 88,5 x 149 mm [1,54 x 3,48 x 5,87 inch] / 0,5 kg [1,1 lbs] |
| ONTWERPNORMEN |
|
| Elektrische veiligheid |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5 4)
|
| Netharmonischen |
EN 61000 -3-2 |
| Omgeving |
ETSI EN 300 019: 2 -1 (Klasse 1.2), 2-2 (Klasse 2.3) & 2-3 (Klasse 3.2)
ETSI EN 300 132-2
2002/95/EG (RoHS) & 2002/96/EG (AEEA)
|
|
Naleving van de maritieme regelgeving
(EMC-klasse B met AC-filter)
|
DnV-regels voor classificatie van schepen, hogesnelheids- en lichte vaartuigen en DnV Offshore-normen |
|
1) DC-ondersteuning voor 241120.200 met primaire FW 404088.009 (vanaf HW-revisie 1.2) en 241120.100 vanaf HW-revisie 2
2) 11/22 cellen met maximale boostspanning 1,636 V DC/cel
3) Quick-Trip-functie, als V OUT = 5 VDC wordt een stroompuls van 35 ms gegenereerd om de zekering/MCB op kortgesloten aftakking te helpen uitschakelen
4) Alleen 12V en 24V
|
