De toepassingen in deze markten vereisen geavanceerde, betrouwbare en veilige gelijkstroomsystemen.Een breed werktemperatuurbereik en een uitstekende betrouwbaarheid in zijn kleine 217 mm diepe behuizing.
De Flatpack S-rechtlijners worden gebruikt in het 3U-rack met Smartpack S-controller en dekken toepassingen van 2 tot 8 kW met een minimale ruimte van minder dan 18 liter en een lage warmteafvoer.
| |

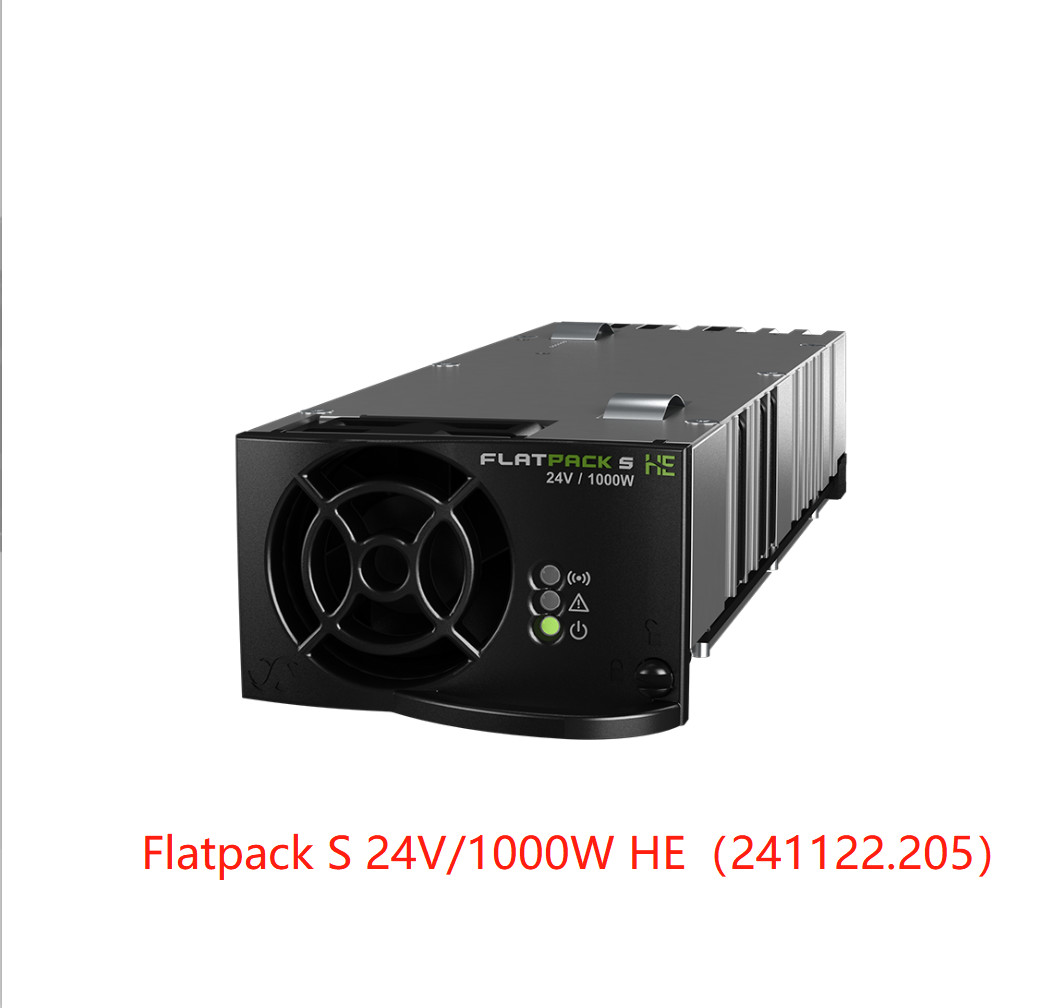

| Model | Flatpack S 24/1000 HE |
| Deelnummer | 241122.205 |
| Invoergegevens |
| Spanning (nominaal bereik) | met een vermogen van niet meer dan 150 WAC/DC- 305 VAirconditioning/ 300VD.C. |
| Spanning (werkbereik) | 85 VAC/DC- 305 VAirconditioning/ 300VD.C. |
| Frequentie (nominale / bereik) | 45 - 66 Hz / gelijkstroom |
| Maximale stroom | 5.9 ARMS |
| Vermogensfactor | > 0,99 bij een belasting van 50% of meer |
| Bescherming | Verstuiver Afsluiting boven 305 VAirconditioning/ 300 VD.C. |
| OUTPUT DATA |
| Spanning (standaard) | 26.7 VD.C. |
| Spanning (instelbaar bereik) | 21 - 29 VD.C. |
| Maximaal vermogen, nominale invoer | 1000 W |
| Maximaal vermogen, @ 85 VAC/DC | 440 W |
| Maximale stroom | 41.7 A (@V)Uit< 24 VD.C.) |
| Huidig delen | ± 5% van de maximale stroom van 10 tot 100% belasting |
| Statische spanningsregeling (10-100% belasting) | ± 0,5% |
| Dynamische spanningsregeling | ± 5,0% voor 10-90% of 90-10% belastingvariatie, regeltyd < 50 ms |
| Wacht even. | > 20 ms; uitgangsspanning > 21 VD.C. |
| Ripple | < 150 mVPP, 30 MHz bandbreedte |
Bescherming | Blokkerende OR-diode, kortsluitingsbestand, overspanningsbescherming en bescherming tegen hoge temperaturen |
| Andere specificaties |
| Maximale efficiëntie | 92.5 % |
| Isolatie | 3.0 kVAirconditioning- invoer en uitvoer, 1,5 kVAirconditioning- ingangsgrond, 0,5 kVD.C.- uitgangsgrond |
| Alarmen (rode LED) | Afsluiting van het elektriciteitsnet bij lage spanning, afsluiting bij hoge en lage temperatuur, fout met de rectificator, uitsluiting van de uitgang bij overspanning, fout met de ventilator, alarm voor lage spanning, fout met de CAN-bus |
| Waarschuwingen (gele LED) | Rectificator in power-de-rate-modus, Remote batterij stroomlimiet geactiveerd, Invoerspanning buiten bereik, knipperend bij overspanning |
| Normaal (groene LED) | In- en uitgang OK |
| Potentiële alarmerelee (normaal gesloten) | Opent bij alarm en stroomonderbreking |
| MTBF (Telcordia SR-232 Iss.3 Meth. II zaak L1) | > 1 975 044 (@ Tomgeving: 25 °C) |
| Werktemperatuur (5-95% RH zonder conditie) | - 40 - 85°C [-40 - 185°F] |
| Maximaal uitgangsvermogen boven temp / tot | 45°C [+113°F] / 400 W |
| Bergingstemperatuur | -40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 - 99% RH niet-condenserend |
| Afmetingen [WxHxD] / Gewicht | 72 x 41,5 x 217 mm (2.83 x 1,63 x 8,54 ′′) / < 850 g (1.9 lbs) |
| Ontwerpstandaarden |
Elektrische veiligheid | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
EMC | EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS 61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Deel 15:2013 |
| Marinier | DNVGL-CG-03391), ABS PDA-certificaat1) |
Milieu | ETSI EN 300 019: 2-1 (klasse 1.2) & 2-2 (klasse 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Andere bedrijfsomstandigheden overeenkomstig IEC 62040-5-3:2016 clausule 4.3, moet worden geadviseerd |
| 1) alleen geldig voor deelnummer 241122.205M |
