| Model |

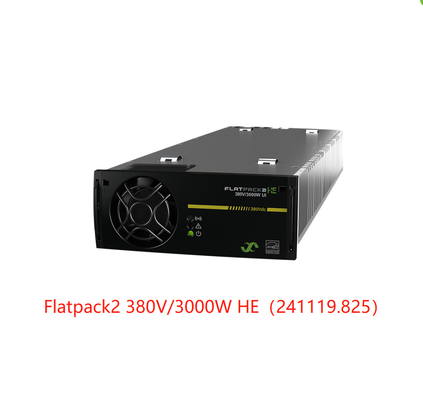

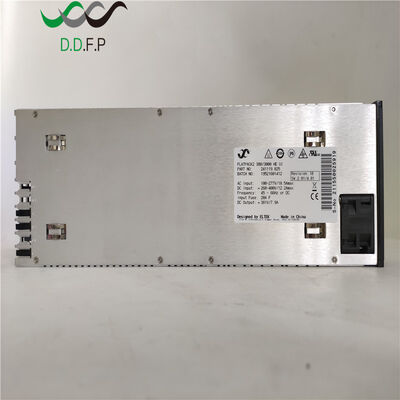

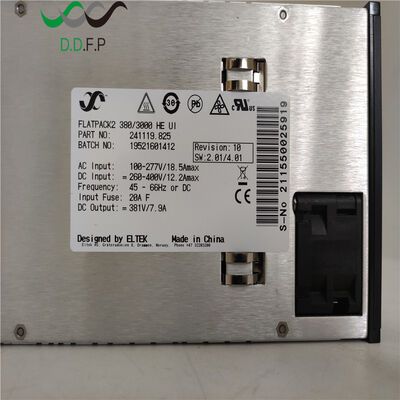

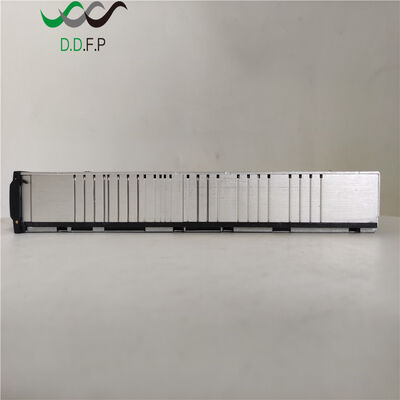

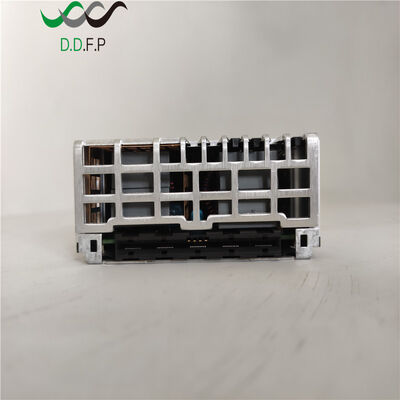

Flatpack2 380/3000 HE (UI) |
| Onderdeelnummer |
241119.825 |
| INGANGSGEGEVENS |
| Spanning (nominaal) |
176 - 277 VAC / 260 - 400 VD 1)
C
|
| Spanning (bereik) |
85 - 305 VAC / 260 - 410 VD 1)
C
|
| Frequentie |
45 - 66 Hz / 15 - 18,5 Hz2) / DC1) |
| Stroom (maximaal) @ nominale ingang, volle belasting |
18,2 ARMS |
| Vermogensfactor |
> 0,99 bij 50% belasting of meer |
|
Bescherming
|
Zekering in L & N Varistor
Verbinding verbreken wanneer VIN buiten bereik is
|
| UITGANGSGEGEVENS |
| Spanning (standaard) |
381 VDC |
| Spanning (instelbaar bereik) |
300 - 400 VDC |
| # Pb cel ondersteund |
156 - 168 3) |
| Vermogen continu (maximaal) |
3000 W |
| Vermogen @ 85 VAC / 85 VDC |
1200 W |
| Stroom continu (maximaal) |
9 A (@VOUT < 336 VDC) / 7,9 A (@ VOUT = 381 VDC) |
| Stroomdeling (10 - 100% belasting) |
±5% van de maximale stroom van 10 tot 100% belasting |
| Statische spanningsregeling (10 - 100% belasting) |
±0,5% |
| Dynamische spanningsregeling |
±2,0% voor 10-90% of 90-10% belastingsvariatie, regeltijd < 10 ms 5) |
| Hold-up tijd |
> 20 ms; uitgangsspanning > 300 VDC bij 1500 W belasting |
| Rimpel |
< 1000 mVP-P , 30 MHz bandbreedte |
| Bescherming |
Overspanningsuitschakeling, Hot plug-in - Inschakelstroombegrenzing, ORing diode, Zekering5), Kortsluitvast, Hoge temperatuurbescherming, Overbelastingsuitschakeling4) |
| ANDERE SPECIFICATIES |
| Rendement @ 230 VAC / 380VDC ingang |
96,2% / 96,6% |
| Isolatie |
3,0 kVAC – ingang naar uitgang, 1,5 kVAC – ingang naar aarde, 1,5 kVDC – uitgang naar aarde,
3,0 kVAC – CAN naar primair, 3,0 kVAC – CAN naar secundair
|
| Alarmen (Rode LED) |
Laag netuitschakeling, Hoge en lage temperatuuruitschakeling, Gelijkrichterstoring, Overspanningsuitschakeling op uitgang, Ventilatorstoring, Laagspanningsalarm, CAN-busstoring |
| Waarschuwingen (Gele LED) |
Gelijkrichter in vermogensvermindering, Externe batterijstroomlimiet geactiveerd, Ingangsspanning buiten bereik, knipperend bij overspanning |
| Normaal (Groene LED) |
Ingang en uitgang ok |
| Akoestisch geluid, bij nominale ingang en volle belasting |
< 40dBA @Tomgeving< 25°C / <58dBA @ Tomgeving> 40°C |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Case L1) |
2 291 210h (@ Tomgeving = 25 °C) |
| Bedrijfstemperatuur |
-40 tot +75°C (-40 tot +167°F), vochtigheid 5 - 95% RV niet-condenserend
Uitgangsvermogen daalt lineair van 3000W @ 50°C (122°F) tot 980W @ 75°C(167°F)
|
| Opslagtemperatuur |
-40 tot +85°C (-40 tot +185°F), vochtigheid 0 - 99% RV niet-condenserend |
| Afmetingen[BxHxD] / Gewicht |
109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / < 1,95 kg (4,3 lbs) |
| ONTWERPSTANDAARDEN |
| Elektrische veiligheid |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013, UL 60950-1:2014, CSA C22.2 nr. 60950-1-07 |
| EMC |
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010,
IEC61000-6-5: 2015, EN 300 386:v1.6.1, FCC CFR 47 Deel 15:2013
|
|
Milieu
|
Getest volgens: ETSI EN 300 019: 2-1 (Klasse 1.2) & 2-2 (Klasse 2.3)
Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Andere bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.3, moeten worden geadviseerd
2011/65/EU (RoHS) & 2012/19/EU (WEEE)
|
|
1) DC-ingangsondersteuning vanaf revisie 7 gefaseerd via pn 241119.825IA. Ondersteuning voor lagere DC-spanningen op aanvraag
2) 16 2/3 Hz frequentiebereik alleen ondersteund voor 230 VAC +/-15%. Maximaal beschikbaar vermogen gereduceerd tot 1000 W
3) voor 156 cellen is de minimale testspanning 1,923 V/cel. Voor 168 cellen is de maximale boostspanning 2,38 V/cel
4) als overbelast of belastingsfout niet is verholpen na 10s (gedefinieerd als Vout < 200 VDC) wordt deze permanent uitgeschakeld (power cycle om te resetten)
5) vanaf revisie 9, gefaseerd via pn 241119.825IA
|
