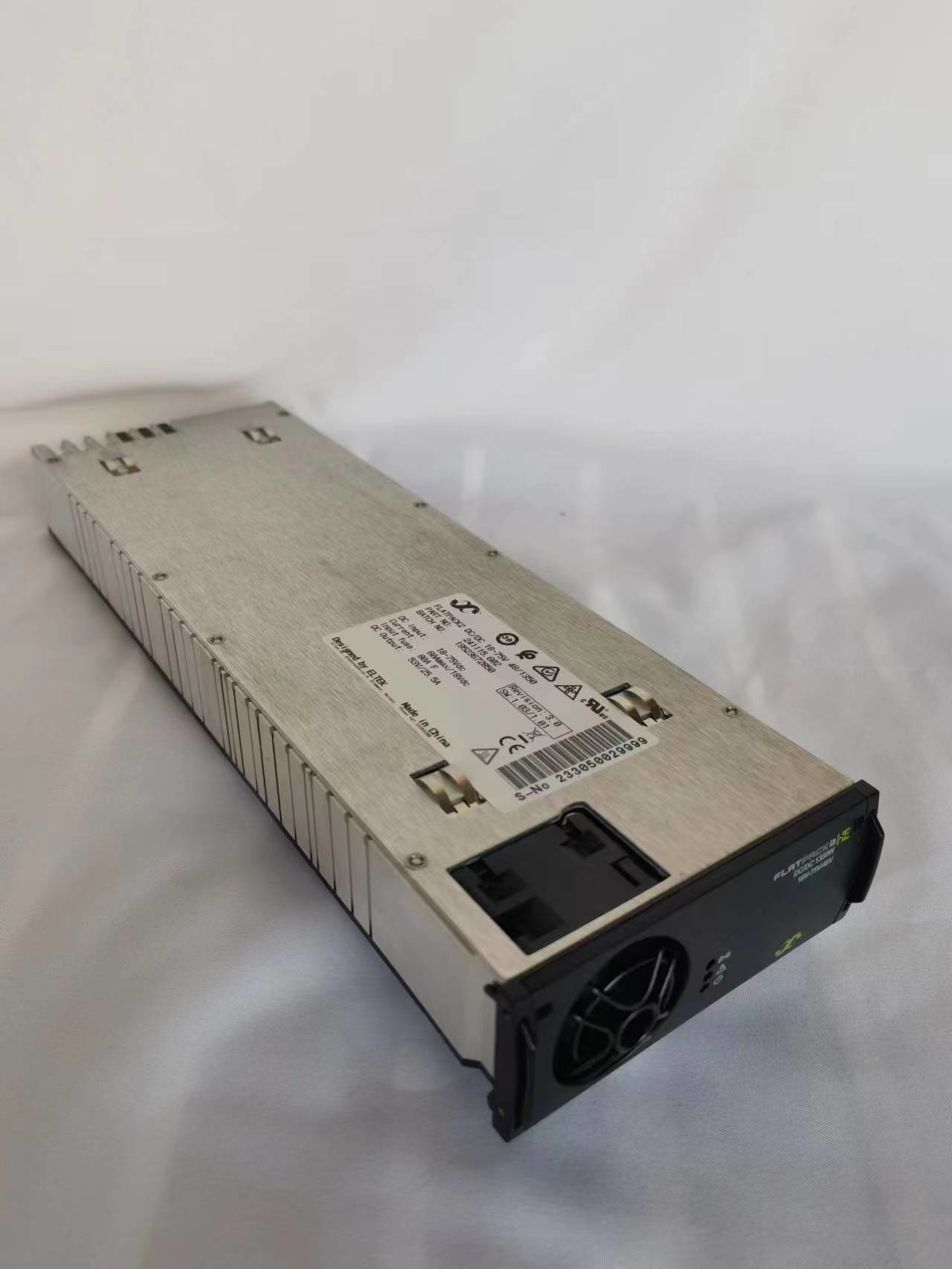

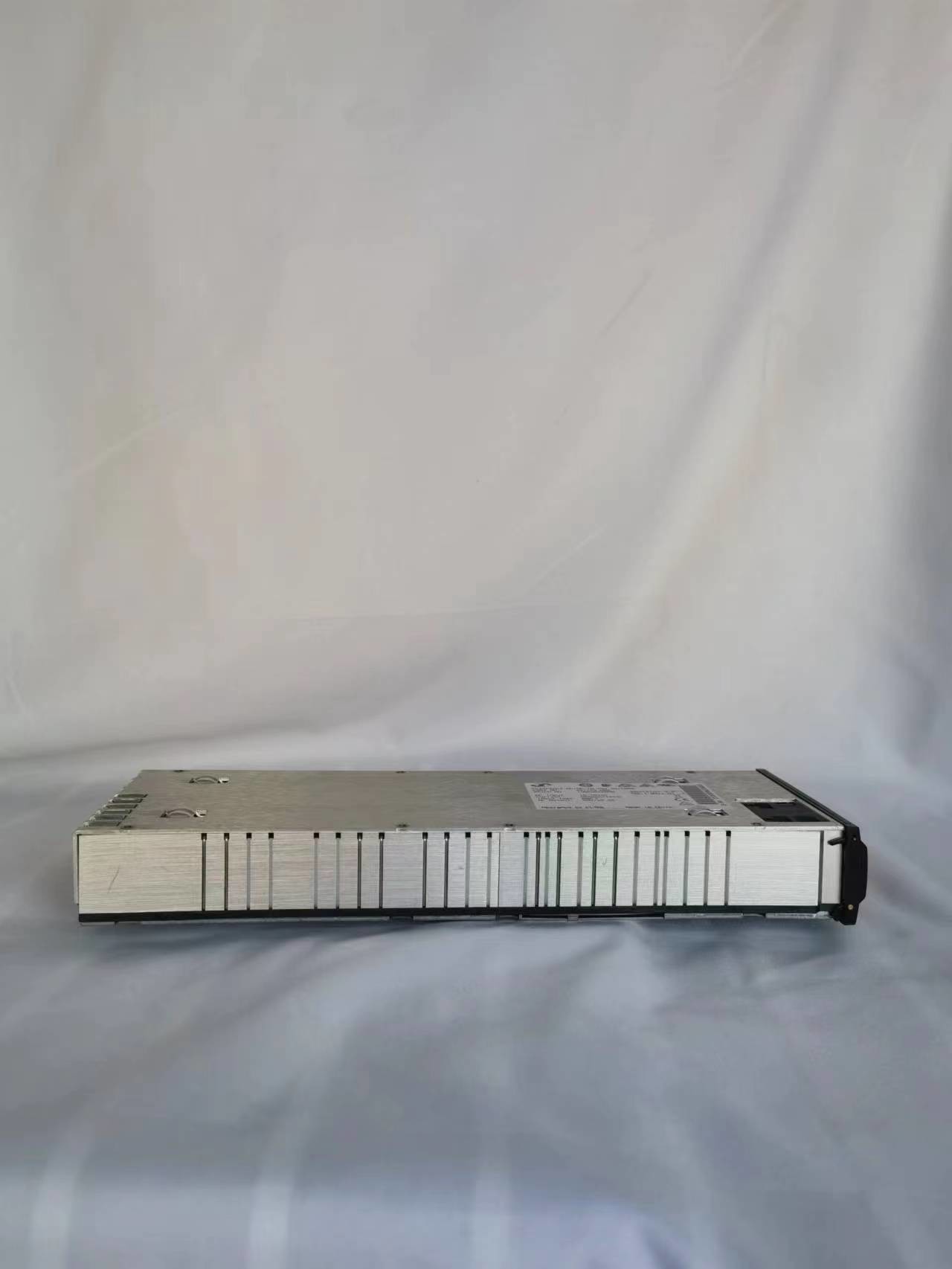

Eltek Flatpack2 DC/DC 18-75V 48V 1350W (Onderdeelnummer: 241115.602)

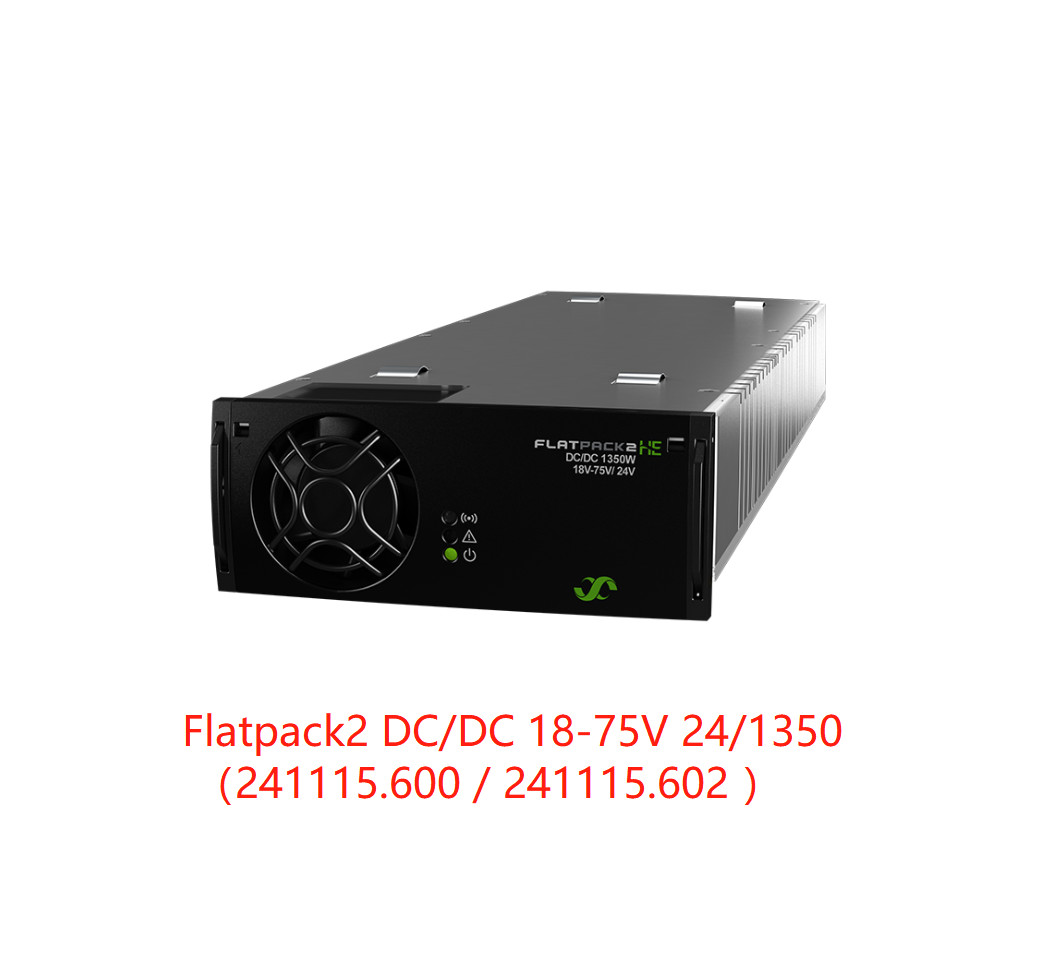

Flatpack2 DC/DC 18-75V 48/1350
De Flatpack2 DC/DC converters voegen nieuwe flexibiliteit toe aan de Flatpack2 voedingssystemen. Secundaire 48 Vdc uitgangen kunnen worden geleverd vanuit de hoofdspanningsbatterij. Toepassingen die galvanische isolatie tussen de belastingen vereisen, kunnen nu ook worden aangepakt.
Brede input DC/DC converters
De galvanisch geïsoleerde CAN-bus kan worden aangesloten op het besturingssysteem van een leverend Eltek voedingssysteem, waardoor monitoring en controle van de DC/DC converters mogelijk is zonder een aparte controller toe te voegen.
Belangrijkste kenmerken
-
l Breed ingangsbereik
-
l OR-ing bescherming op de uitgang
-
l Boost-modus
-
l Snelle trip puls
-
l Hoge efficiëntieSpanningskeyingNaadloos geïntegreerd in het besturingssysteem
Parameters :
|
| Model 1350W 18-75/ 24V 1350W 18-75/ 48V |

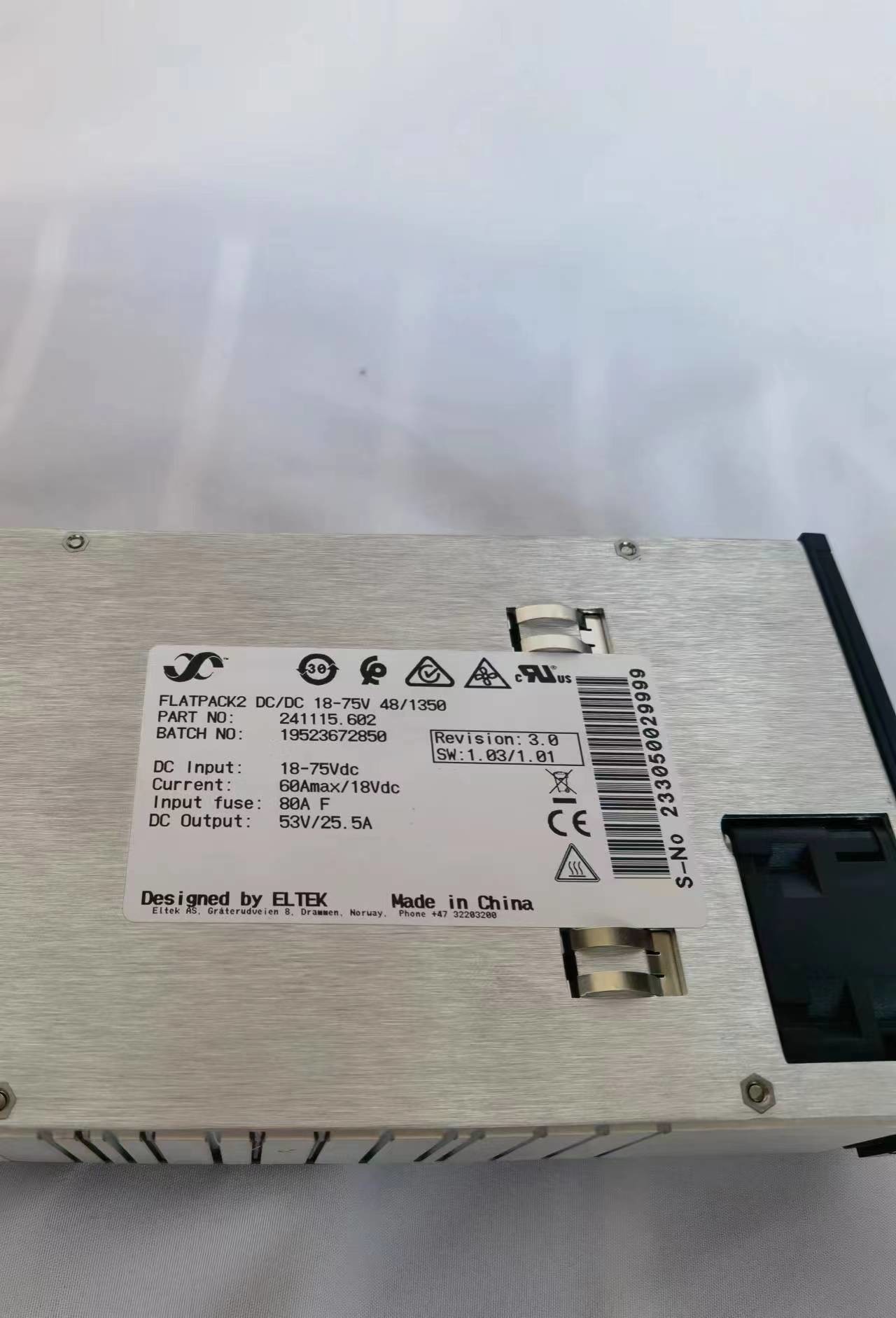

| Onderdeelnummer 241115.600 241115.602 |
| INGANGSGEGEVENS |
| Spanningsbereik 20 - 75 V DC (uitschakeling < 16.5V DC) |
| Stroom (maximaal) 70 A DC (85 ADC tijdens boost) |
| Bescherming Zekering en omgekeerde polariteitsbescherming |
| UITGANGSGEGEVENS |
| Spanning (standaard) 26 V DC 53 VDC |
| Spanning (instelbaar bereik) 24 - 28 V DC 48 - 58.5 VDC |
| Vermogen (maximaal) @ VIN > 26 VDC / VIN = 18 VDC 1350 W / 910 W Vermogensboost 15s / 10min herstel (V IN > 25VDC) 2000W |
|
Stroom (maximaal) 56 A 28 A
Stroomboost 15s / 10min herstel (V IN > 25VDC) 84 A 42 A
|
| Statische spanningsregeling (0 - 100% belasting) ±1% ±0.5% |
| Dynamische spanningsregeling ±5.0% voor 10-90% of 90-10% belastingsvariatie, regeltijd < 30ms |
| Rimpel, 20MHz bandbreedte < 200 mV pp |
| Bescherming Kortsluitvast, OR -ing diode, Bescherming tegen hoge temperaturen, Hot plug -in inschakelstroombegrenzing, Overspanningsuitschakeling |
| ANDERE SPECIFICATIES |
| Efficiëntie Tot 91,7 % Tot 93,8 % |
|
Isolatie 1,2 kVDC - ingang naar chassis 1,9 kVDC - CAN naar chassis
1,9 kVDC - ingang naar uitgang 1,9 kVDC - CAN naar ingang
1,0 kVDC - uitgang naar chassis 1,9 kVDC - CAN naar uitgang
|
| Alarmen: Rode LED 'aan' Lage en hoge ingangsspanningsuitschakeling, Hoge en lage temperatuuruitschakeling, Converterstoring, Overspanningsuitschakeling op uitgang, Ventilatorstoring, Laag uitgangsspanningsalarm |
|
Waarschuwingen: Gele LED 'aan' Converter in vermogensvermindering, Externe uitgangsstroomlimiet geactiveerd, Ingangsspanning buiten
bereik, knipperend bij overspanning, Verlies van CAN-communicatie met de controller
|
| Normaal (module actief): Groene LED 'aan' |
| MTBF (Telcordia SR-332 Issue I methode III (a)) >315 000 (@ Tambient : 25 °C) >315 000 (@ Tambient : 25 °C) |
| Bedrijfstemperatuur -40 tot +75°C ( -40 tot +185°F), vochtigheid 5 - 95% RV niet-condenserend |
| Temperatuurvermindering boven 55 °C (131°F) 1350W tot 1250W @ 65°C (149°F) en 800W @ 75°C (167°F) |
| Opslagtemperatuur -40 tot +85°C ( -40 tot +185°F), vochtigheid 0 - 99% RV niet-condenserend |
| Afmetingen[BxHxD] / Gewicht 109 x 41,5 x 327mm (4,25 x 1,69 x 13”) / < 1,95 kg (4,3 lbs) |
| ONTWERPSTANDAARDEN |
| Elektrische veiligheid UL 60950-1, EN 60950-1 |
|
EMC EN 61000 -6-1 / -2 / -3 / -4
ETSI EN 300 386 V.1.4.1
|
| Omgeving ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) & 2-3 (Klasse 3.2) RoHS (2011/ 65/ EU) en WEEE (2002/96/ EG) conform |
|
