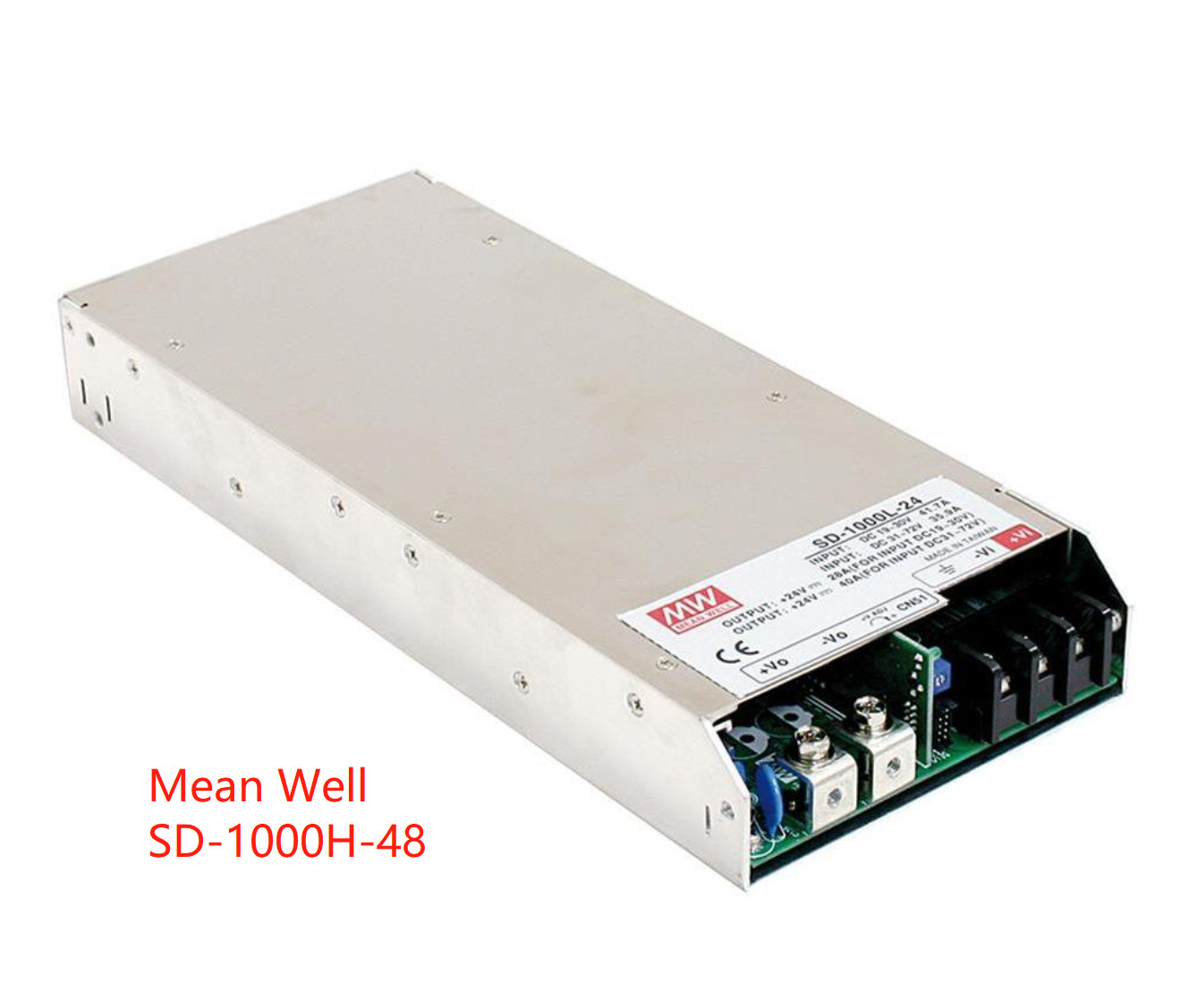

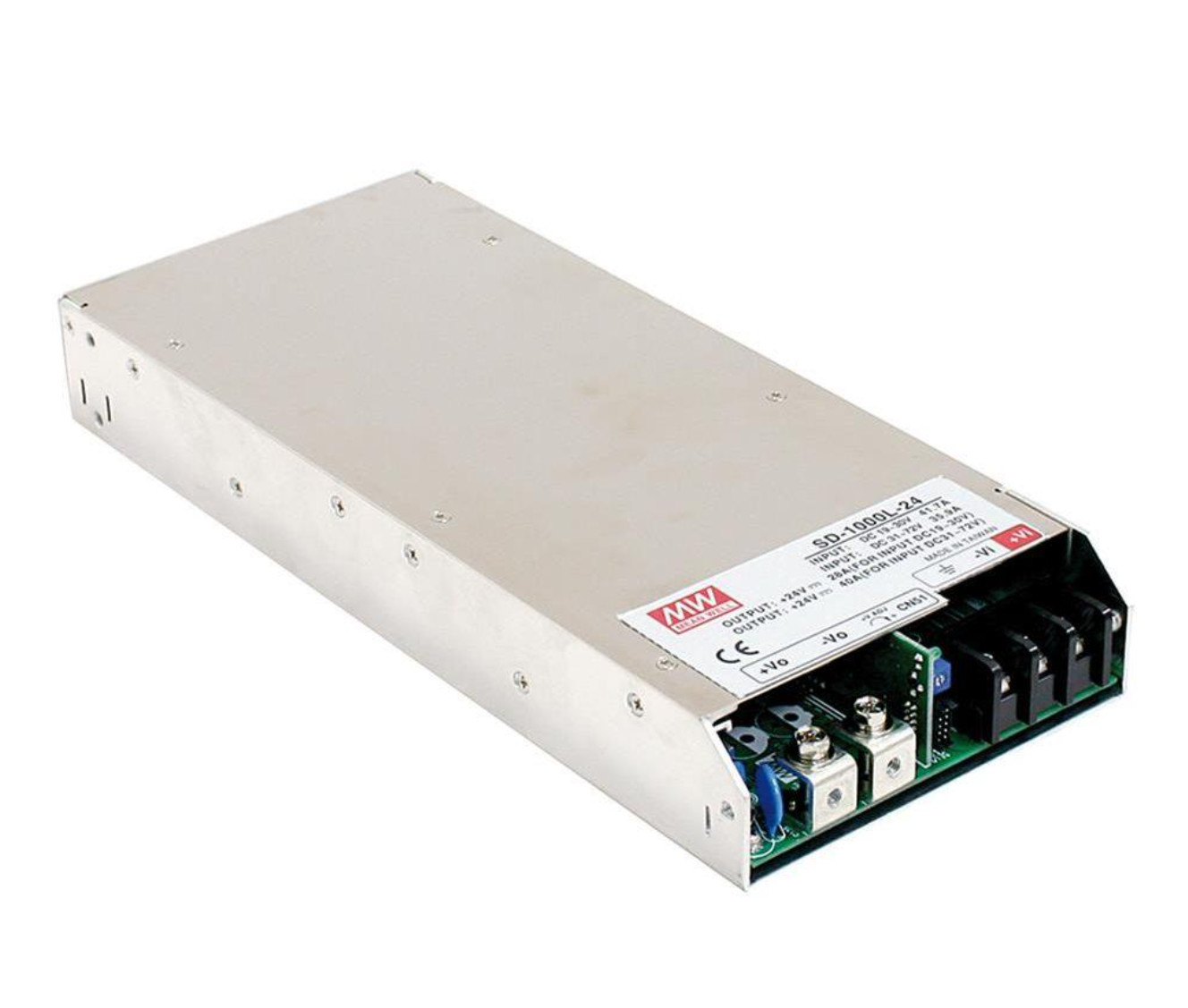

Originele Mean Well Voeding Module SD-1000H-48V 48Vdc 1000W module
Kenmerken:
- 1U laag profiel 41mm
- Hoge vermogensdichtheid 10.7 W/inch
- 2000Vac I/O isolatie
- Beschermingen
- Output Ok signaal
- Ingebouwde remote AAN-UIT regeling
- Ingebouwde remote sense functie
- Geforceerde luchtkoeling
- 12V 0.25A hulpuitgang
- 3 jaar garantie
| MODEL |
SD-1000L-12 |
SD-1000L-24 |
SD-1000L-48 |
SD-1000H-12 |
SD-1000H-24 |
SD-1000H-48 |
|
UITGANG
|
DC SPANNING |
12V |
24V |
48V |
12V |
24V |
48V |
| NOMINALE STROOM |
60A |
40A |
21A |
60A |
40A |
21A |
| STROOMBEREIK |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
| NOMINAAL VERMOGEN |
720W |
960W |
1008W |
720W |
960W |
1008W |
| RIMPEL & RUIS (max.) Note.2 |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
| SPANNINGSINSTELBEREIK |
11 ~ 15V |
23 ~ 30V |
46 ~ 60V |
11 ~ 15V |
23 ~ 30V |
46 ~ 60V |
| SPANNINGSTOLERANTIE Note.3 |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| LIJNREGULATIE |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| BELASTINGSREGULATIE |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| OPSTARTTIJD, STIJGTIJD |
500ms, 50ms bij volle belasting |
|
INGANG
|
SPANNING BEREIK Note.5 |
19 ~ 72VDC |
72 ~ 144VDC |
| RENDEMENT (Typ.) |
84% |
88% |
90% |
85% |
89% |
92% |
| DC STROOM (Typ.) |
23.5A/48VDC |
11.6A/96VDC |
| INSCHAKELSTROOM (Typ.) |
----- |
100A/96VDC |
|
BESCHERMING
|
OVERBELASTING |
105 ~ 125% nominaal uitgangsvermogen |
| Beschermingstype: Constante stroombegrenzing, unit schakelt o/p spanning uit na ongeveer 5 seconden. Opnieuw inschakelen om te herstellen |
| OVERSPANNING |
16 ~ 19V |
30.8 ~ 35.2V |
62 ~ 68V |
16 ~ 19V |
30.8 ~ 35.2V |
62 ~ 68V |
| Beschermingstype: Schakelt o/p spanning uit, opnieuw inschakelen om te herstellen |
| OVERTEMPERATUUR |
Schakelt o/p spanning uit, herstelt automatisch nadat de temperatuur daalt |
| FUNCTIE |
REMOTE AAN/UIT REGELING |
Raadpleeg de functiehandleiding |
| OUTPUT OK SIGNAAL |
Open collector signaal laag wanneer PSU inschakelt, maximum, sink stroom: 10mA |
|
OMGEVING
|
WERKTEMP. |
-20 ~ +60℃ (Raadpleeg "Derating Curve") |
| WERKVOCHTIGHEID |
20 ~ 90% RH niet-condenserend |
| OPSLAGTEMP., VOCHTIGHEID |
-40 ~ +85℃, 10 ~ 95% RH niet-condenserend |
| TEMP. COËFFICIËNT |
±0.02%/℃ (0 ~ 50℃) |
| VIBRATIE |
10 ~ 500Hz, 2G 10min./1cyclus, 60min. elk langs X, Y, Z assen |
|
VEILIGHEID & EMC
(Note 4)
|
VEILIGHEIDSNORMEN |
IEC62368-1 CB goedgekeurd door TUV, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 goedgekeurd |
| WEERSTAANSPANNING |
I/P-O/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
| ISOLATIEWEERSTAND |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25℃/ 70% RH |
| EMC EMISSIE |
Conform BS EN/EN55032 (CISPR32), EAC TP TC 020 |
| EMC IMMUNITEIT |
Conform BS EN/EN61000-4-2,3,4,6,8, lichte industrie niveau, EAC TP TC 020 |
|
OVERIG
|
MTBF |
898.2K uur min. Telcordia SR-332 (Bellcore) ; 106.7K uur min. MIL-HDBK-217F (25℃) |
| AFMETING |
295*127*41mm (L*B*H) |
| VERPAKKING |
1.94Kg; 6 stuks/12.6Kg/1.15CUFT |
| OPMERKING |
1. Alle parameters die NIET specifiek worden vermeld, worden gemeten bij 48, 96VDC ingang, nominale belasting en 25℃ omgevingstemperatuur.
2. Rimpel & ruis worden gemeten bij 20MHz bandbreedte met behulp van een 12" twisted pair-draad afgesloten met een 0.1uf & 47uf parallelle condensator.
3. Tolerantie: omvat insteltolerantie, lijnregulatie en belastingsregulatie.
4. De voeding wordt beschouwd als een component die in een eindapparatuur wordt geïnstalleerd. Alle EMC-tests zijn uitgevoerd door de unit te monteren op
|
