Zijn hoog rendementhulp op de algemene efficiency van een ver gelijkstroom-machtsvoer en vandaar ook het bedrijfsgeval om zulk een oplossing te selecteren voor het aandrijven van externe sites.
Zijn kleine afmetingen maken het voor integratie in de rekken van de douaneserver perfect.
| |

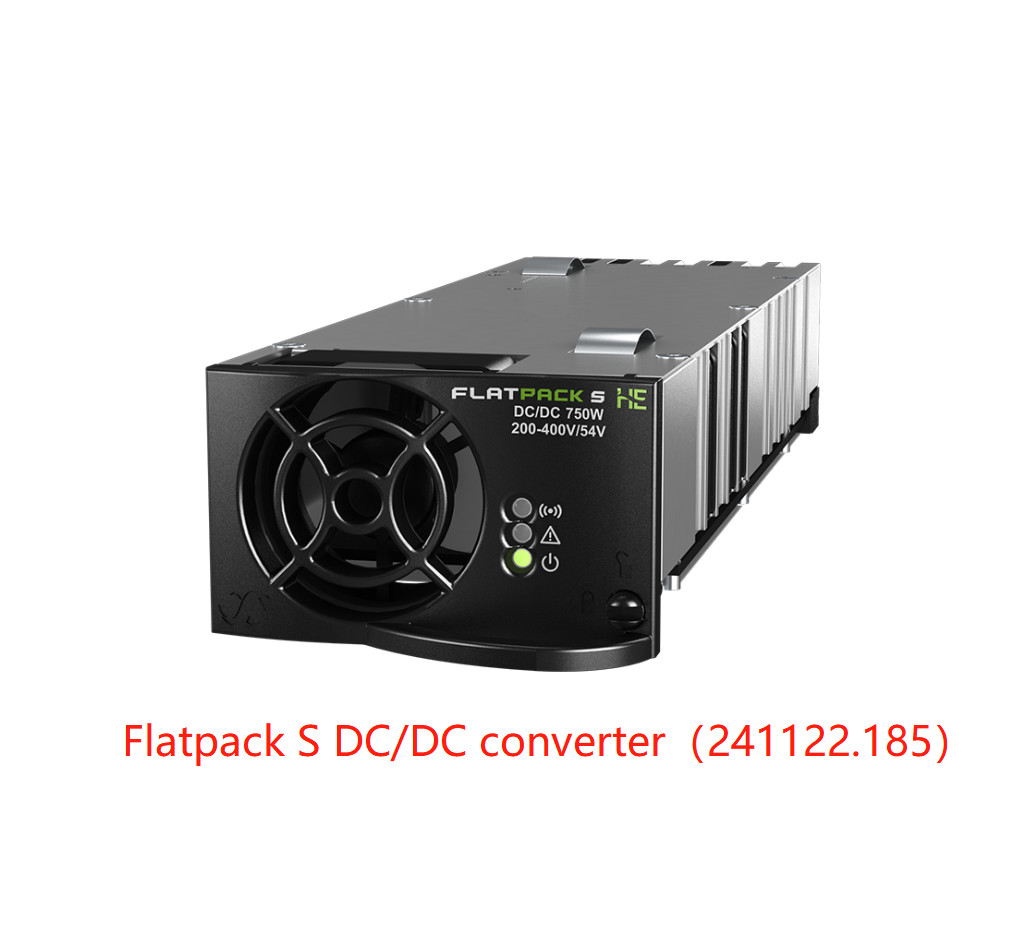

| MODEL | FLATPACK S DCDC 380/54 750 |
| Artikelnummer | 241122,185 |
| INPUTgegevens |
| (Nominaal) voltage | 300 - 400 VDC |
| Voltage (werkende waaier) | 200 - 400 VDC |
| Huidig (maximum) | 2.9 ADC |
| Bescherming | Zekering in Positieve & Negatieve Omgekeerde polariteits ongevoelige Sluiting boven 410 VDC |
| OUTPUTgegevens |
| (Vast) voltage | 54 VDC |
| Machts (maximum) @ nominale input | 750 W |
| Macht (maximum) @ 200 VDC input | 500 W |
| Huidige (maximum) @ nominale input | 13.8 A (@VOUT < 54="" VDC=""> |
| Steun tijd, maximumoutputmacht | >10ms; outputvoltage > 41 VDC |
| Het huidige delen (10 - 100%-lading) | ±5% van maximumstroom van 10 aan 100%-lading |
| Statische Voltageregelgeving (10 - 100%-lading) | ±0.5% |
| Dynamische Voltageregelgeving | ±5.0% voor 10-90% of 90-10% ladingsvariatie, regelgeving tijd < 50ms=""> |
| Rimpeling | < 150="" mVPP=""> |
| Bescherming | O-ringsfet |
| | Kortsluitingbewijs |
| | Bescherming op hoge temperatuur |
| | Over voltagesluiting |
| ANDERE SPECIFICATIES |
| Efficiency | > 96% |
| Isolatie | 4.2 kVDC - in output wordt ingevoerd die
2.25 kVDC - in aarde 710 VDC wordt ingevoerd - output aan aarde die |
| Alarm: Rode leiden | Lage en hoog inputvoltage, Hoge en lage temperatuursluiting, Gelijkrichtermislukking,
Overvoltagesluiting op output, Ventilatormislukking wanneer de ventilatoreinden, het Lage alarm van het outputvoltage, mislukking KUNNEN per bus vervoeren |
| Waarschuwingen: Gele leiden | De convertor op machts DE-tarief wijze, de Verre geactiveerde grens van de outputstroom, Inputvoltage uit waaier, die bij overvoltage, Verlies opvlammen van KAN communicatie met controlemechanisme |
| Normale bedrijfsvoering: Groene leiden |
| Alarmrelais (nr - opent wanneer de-energized) | Opent op Alarm1) en ontbrekend inputvoltage. |
| MTBF (Telcordia SR-332 Kwestie I methode III (a)) | >350 000 (@ Tambient: 25 °C) |
Werkende temperatuur (5-95% het gezoem van relatieve vochtigheid n.cond.) De maximum DE-tarieven van de outputmacht boven temperaturen/aan | -40 aan + 85°C [- 40 aan +185°F]
60°C [140°F]/500W @ 70°C [158°F]/125W @ 85°C [185°F] |
| Opslagtemperatuur | -40 aan +85°C (- 40 aan +185°F), vochtigheid 0 - 99%-non-condensing relatieve vochtigheid |
| Afmetingen [WxHxD]/Gewicht | 72 x 40 x 217mm2) (2,84 x 1,57 x 8,54“) 2)/ < 850="" g=""> |
| ONTWERPnormen |
| Elektrische veiligheid | UL 60950-1:2011, ENGELSE 60950-1:2006+A11: 2009+A1: 2010+A12: 2011 |
| EMC | ETSI ENGELSE 300 386 v1.6.1, FCC CFR 47 Deel15:2013
ENGELS 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1: 2010, - 6-4:2007 + A1: 2010 |
| Milieu | ETSI ENGELSE 300 019: 2-1 (Klasse 1,2), 2-2 (Klasse 2,3) & 2-3 (Klasse 3,2)
RoHS (2011/65/EU) en volgzame WEEE (2002/96/EG) |
1) voor hoge en lage temperatuursluiting en van de ventilatormislukking alarm zal het relais minstens 5s openen alvorens de module sluit 2) met inbegrip van handvat is de diepte 234mm [9,21“] en hoogte 42mm [1,65“] |
