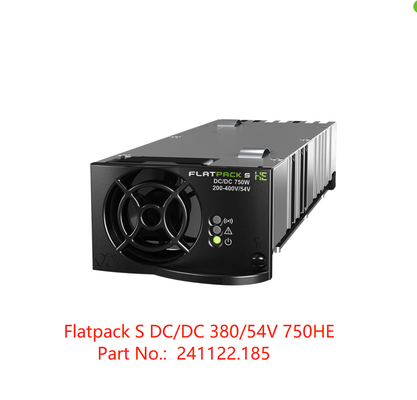

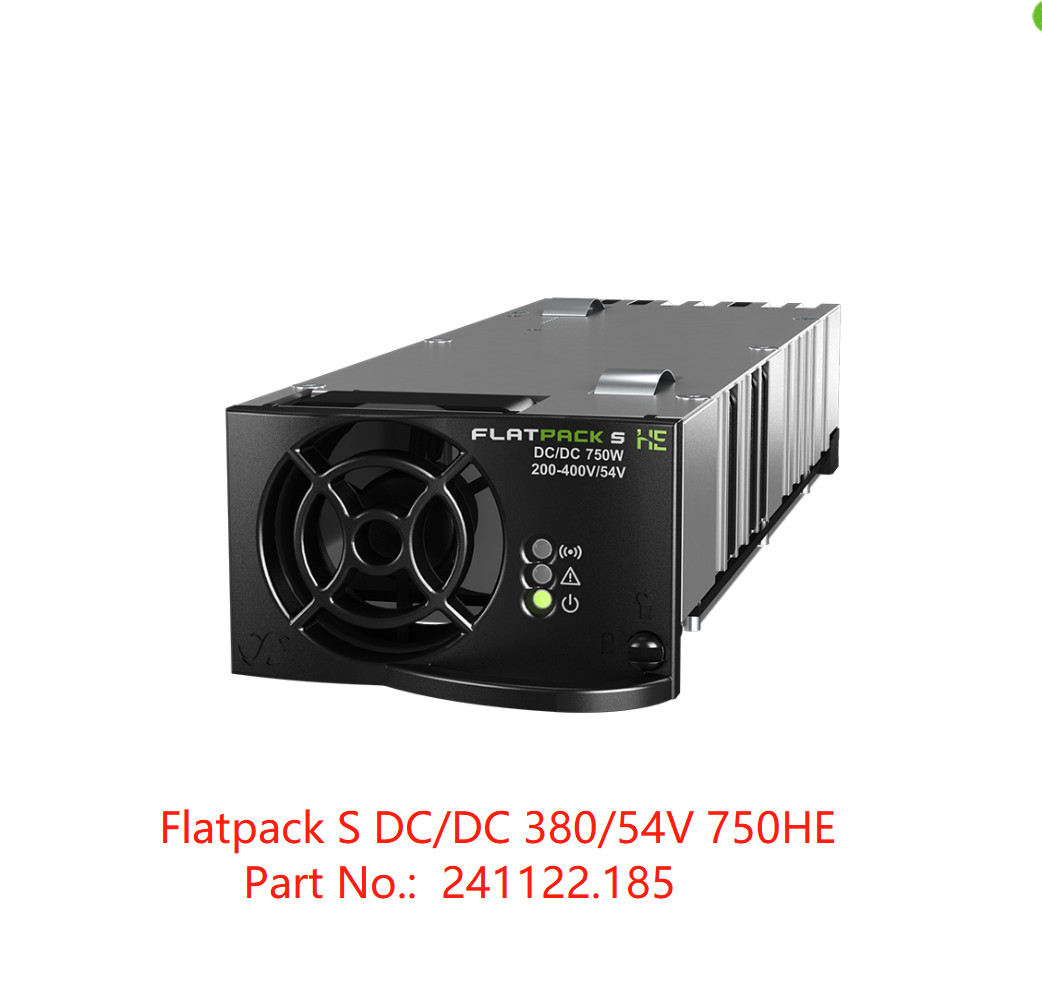

Eltek Flatpack S DC/DC 380/54V 750HE-omvormer Compacte HE-omvormer voor kleine tot middelgrote telecom 241122.185
Eltek Flatpack S DC/DC 380/54V 750HE-omvormer Compacte HE-omvormer voor kleine tot middelgrote telecomtoepassingen (deel nr. 241122.185)
De Flatpack S DC/DC-omvormer bevat telecom-specificaties, hoge efficiëntie, ORing-bescherming op de uitgang en hoog vermogen in een kleine, 217 mm diepe doos.De hoge efficiëntie draagt bij aan de algehele efficiëntie van een externe gelijkstroomtoevoer en dus ook de business case voor
De kleine afmetingen maken het ideaal voor integratie in aangepaste serverracks.
Belangrijkste kenmerken:
Belangrijkste kenmerken
• KLEIN
• KORT
• POWER DENSITY ¥ 19.5 W/INCH3
• Hoge efficiëntie
• ORING PROTECTIE bij uitgang
• HOT PLUGGABLE
• SCHRIFTERING van spanning en stroom
GEBRUIKEN
TELECOM - Vaste
• Verwijderingsconverter voor DSLAM
TELECOM ¥ MOBIEL / draadloos
• Verspreide antennesystemen
• Bereikverlenger voor radiokoppen op afstand
Datacenters
• Front-end/in-rack vermogen omzetting
Parameters:
|
Flatpack S DC/DC-omvormer
|
| Modellen |
FLATPACK S DCDC 380/54 750 |
| Deelnummer |
241122.185 |
| Invoergegevens |
| Spanning (nominale) |
300 - 400 VDC |
| Spanning (werkbereik) |
200 - 400 VDC |
| Stroom (maximaal) |
2.9 ADC |
| Bescherming |
Fuse in positieve en negatieve omgekeerde polariteit ongevoelig Afsluiting boven 410 VDC |
| OUTPUT DATA |
| Spanning (vast) |
54 VDC |
| Vermogen (maximaal) @ nominale invoer |
750 W |
| Vermogen (maximaal) @ 200 VDC |
500 W |
| Stroom (maximaal) @ nominale invoer |
13.8 A (@VOUT < 54 VDC) |
| Ophoudtijd, maximaal uitgangsvermogen |
> 10 ms; uitgangsspanning > 41 VDC |
| Stroomverdeling (10 - 100% belasting) |
± 5% van de maximale stroom van 10 tot 100% belasting |
| Statische spanningsregeling (10 - 100% belasting) |
± 0,5% |
| Dynamische spanningsregeling |
± 5,0% voor 10-90% of 90-10% belastingvariatie, regeltyd < 50 ms |
| Ripple |
< 150 mVPP, bandbreedte 30 MHz |
| Bescherming |
ORing FET |
|
Kortsluitingsbestand |
|
Bescherming tegen hoge temperaturen |
|
Overspanning Uitzetten |
| Andere specificaties |
| Efficiëntie |
> 96 % |
| Isolatie |
4.2 kVDC - input naar output
2.25 kVDC - ingang naar aarde 710 VDC - uitgang naar aarde
|
| Alarm: rode LED |
lage en hoge ingangsspanning, hoge en lage temperatuur uitschakeling, rectificatiefout,
Overspanningsonderbreking bij uitgang, ventilatorfout bij stop van de ventilator, laag uitgangsspanningsalarm, CAN-busfout
|
| Waarschuwingen: gele LED |
Omvormer in de afstroommodus, Remote uitgangsstroomlimiet geactiveerd, Invoerspanning buiten bereik, knipperend bij overspanning, Verlies van CAN-communicatie met de controller |
| Normale werking: groene LED |
| Alarmrelais (NEE - opent bij ontsteking) |
Open bij alarmen1)en ontbrekende ingangsspanning. |
| MTBF (Telcordia SR-332 Issue I methode III (a)) |
> 350 000 (@ Temperatuur: 25 °C) |
|
Werktemperatuur (5-95% RH n.c. hum.)
Maximaal uitgangsvermogen boven temp / to
|
-40 tot + 85°C [-40 tot + 185°F]
60°C / 500W @ 70°C / 125W @ 85°C
|
| Bergingstemperatuur |
-40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 - 99% RH niet-condenserend |
| Afmetingen [WxHxD] / Gewicht |
72 x 40 x 217 mm2)(met een oppervlakte van 2,5 m2)2)/ < 850 g (1,9 lb) |
| Ontwerpstandaarden |
| Elektrische veiligheid |
UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC |
ETSI EN 300 386 v1.6.1, FCC CFR 47 Deel 15:2013
EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010
|
| Milieu |
ETSI EN 300 019: 2-1 (klasse 1.2), 2-2 (klasse 2.3) en 2-3 (klasse 3.2)
RoHS (2011/65/EU) en WEEE (2002/96/EG) conform
|
|
1) bij alarmen voor het uitschakelen bij hoge en lage temperatuur en voor het uitschakelen van ventilatoren moet het relais ten minste 5 seconden opengaan voordat de module wordt uitgeschakeld
2) met inbegrip van de handgreep diepte is 234 mm [9.21"] en hoogte 42 mm [1.65"]
|
