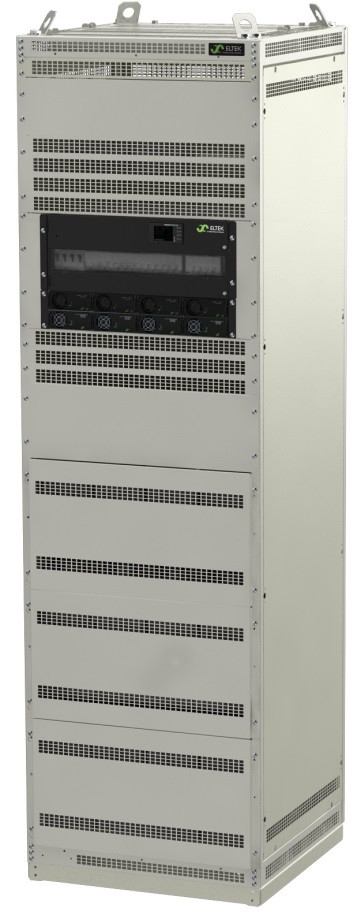

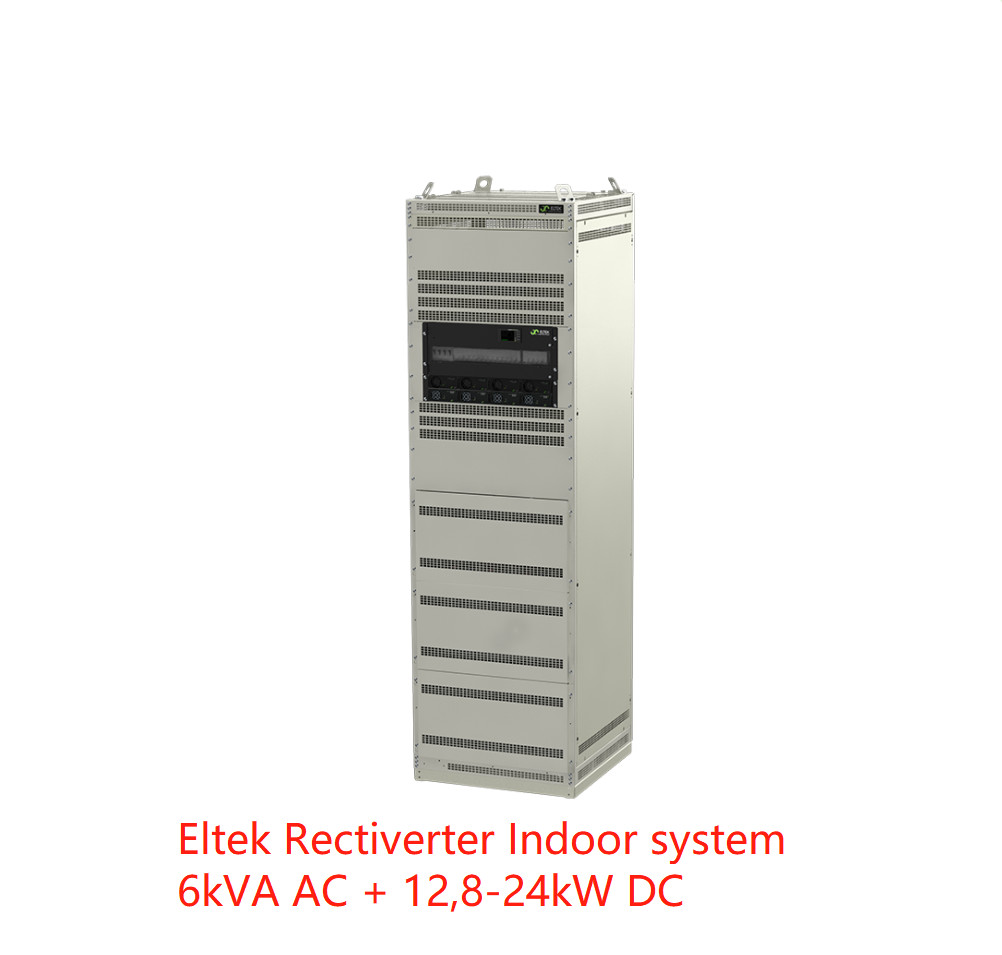

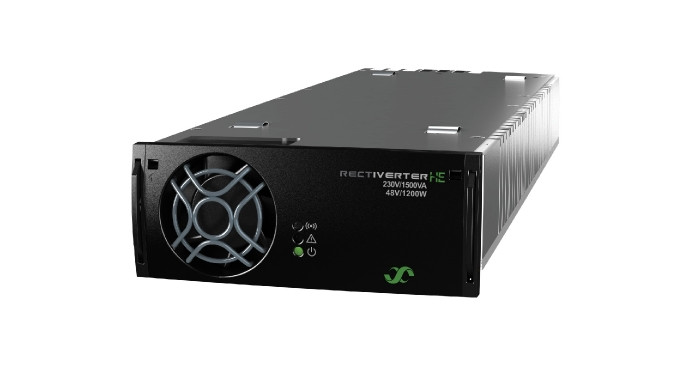

| Rectiverter Binnensysteem |
| Modellen / bestelgegevens 6kVA+12,8 kW DC |
6kVA+16,8 kW gelijkstroom |
6kVA+ 16,0 kW gelijkstroom |
6kVA+24,0 kW gelijkstroom |
| Deelnummer CTEJ0843.4000 |
CTEJ0843.4001 |
CTE20843R1.4000 |
CTE30843R1.4000 |
| AC OUTPUT DATA |
| Spanning (standaard) / (aanpasbaar bereik) |
230 VAirconditioning/ 200 - 240 VAirconditioning |
| Frequentie (standaardomvormermodus) |
50 Hz (adaptief) |
| Frequentie (instelbare omvormermodus) |
50 Hz, 60 Hz of laatst gesynchroniseerde 50/60 Hz (adaptief) |
| Maximaal vermogen (continuum / overbelasting (< 15 s) |
4800 W (6000 VA) / 8000 VA |
|
Maximale stroom (continue / overbelasting)
(< 15 s)
|
26ARMS/ 34,8ARMS |
| Stroom (maximaal) Snelle rit (20 ms) |
120A (6 x nominale) |
| Houd op (spanningsverlagingen) (voordat naar de batterij wordt overgeschakeld) |
> 5 ms @ 4800W belasting |
| THD |
< 1,5% bij weerstandsbelasting |
| Outputkenmerken |
Zuiveringen in L en N, warm aansluitbaar |
| DC OUTPUT DATA |
| Spanning (standaard) / (aanpasbaar bereik) |
53.5 VD.C./ 43 - 58 VD.C. |
| Vermogen (maximaal @nominale invoer) 12,8 kW1) |
16,8 kW1) |
16,0 kW1) |
24,0 kW1) |
| Stroom (maximaal @V)Uit≤ 48 VD.C.) 267 A1) |
350 A1) |
333 A1) |
500 A1) |
| Ophoudtijd, maximaal uitgangsvermogen |
> 10 ms; VUit> 41 VD.C. |
| Outputkenmerken |
Kortsluitingsbestendig, overspanning uitschakelen |
| Invoergegevens |
| Stroomwisselende hoofdspanning (3-fase Y) |
400 VAirconditioning |
| Overspanningsbescherming |
OVP-klasse 2 |
| AC-stroom/fase ((bij nominale uitgangsspanning) (afhankelijk van het type) 28-58 ARMS 3) |
| Frequentie (standaard: syncbereik) |
47-53 Hz |
| Frequentie (instelbaar: syncbereik) |
47-53 Hz, 57-63 Hz of beide (adaptief) |
| Vermogensfactor / THD |
> 0,99 bij een belasting van 50% of meer / < 3,5% |
|
DC-spanning nominaal / uitgebreid bereik (geen)
overbelasting)2)
|
45 - 58 VD.C./ 40 - 45 VD.C. |
| Gelijkstroom (maximaal) |
128 A / 180 A bij overbelasting (15 s) |
|
Invoerkenmerken
|
Fuse in L en N, warm aansluitbaar, Varistor, warm aansluitbaar wisselstroom-invoer afzonderlijke schroefterminals 10 mm2 voor L1, L2,L3,N & PE
Verwijder van batterijen (plug-in type), LVBD standaard
|
| Verdeling van de belasting 6kVA+12,8kW gelijkstroom |
6kVA+16,8kW gelijkstroom |
6kVA+16,0 kW gelijkstroom |
6kVA+24,0 kW gelijkstroom |
| LVLD |
300 A |
| 1 pool wisselstroomverdeling (L-aansluiting op MCB) |
2*2A, 4*6A, 4*10A C |
2*6A, 2*10A C |
| -48 VD.C.Verdeling (prioriteitsbelasting) 4*10A,4*16A,4*32A,4*63A |
4*10A,2*16A,4*32A,4*63A |
4*10A,4*16A,4*32A,4*63A |
4*10A,4*16A,6*32A,6*63A |
| -48 VD.C.verdeling (geen prioriteitsbelasting) |
2*10A, 2*16A, 2*32A, 2*63A |
2*10A,2*16A,3*32A,3*63A |
| Batterijbreker |
3*100 A, D (plug-in) |
3*200 A, D (plug-in) |
| Andere specificaties |
| Controle en monitoring (zie datasheet Smartpack2) |
Smartpack S-paneelmontage |
Smartpack 2 |
| Efficiëntie > 96% (hoofdmodus (AC/AC en AC/DC)), > 94% (omvormermodus (DC/AC)) |
| Werktemperatuur -40 tot +55°C (-40 tot +131°F), luchtvochtigheid 5 - 95% RH niet-condenserend |
| Bergingstemperatuur -40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 tot 99% RH niet-condenserend |
| Afmetingen [WxDxH] / Gewicht 600 x 600 x 2000 mm (23,7 x 23,7 x 78,8 ¢) / 150 kg (551 lbs) |
| Beschermingsklasse IP 20 |
| Ontwerpstandaarden |
| Elektrische veiligheid EN 60950-1, EN 62040-1 UPS veiligheid |
|
EMC ETSI EN 300 386 V1.6.1, FCC CFR 47 Deel 15
EN 61000-6-1 /-2/-3/-4
|
| Milieu ETSI EN 300 019: 2-1 (klasse 1.2), 2-2 (klasse 2.3) & 2-3 (klasse 3.2) RoHS (2011/65/EU) en WEEE (2002/96/EG) conform |
|
1) AC-belasting heeft voorrang.beschikbaarDC-uitgangsvermogen en stroom zijn afhankelijk
bij onmiddellijke wisselstroombelasting en wisselstroominvoerspanning, d.w.z. maximaal 10,9 kW/18,9 kW bij vol wisselstroomvermogen en nominale invoer voor 230 VAirconditioning.
2) 40 - 45 VD.C.: verminderde prestaties - geen vermogenstoename en verhoogde spanning THD op wisselstroomuitgang
|
3) Als de gelijkstroomspanning onder de 43 V wordt getrokken, kan de invoerstroom boven dit niveau stijgen |
