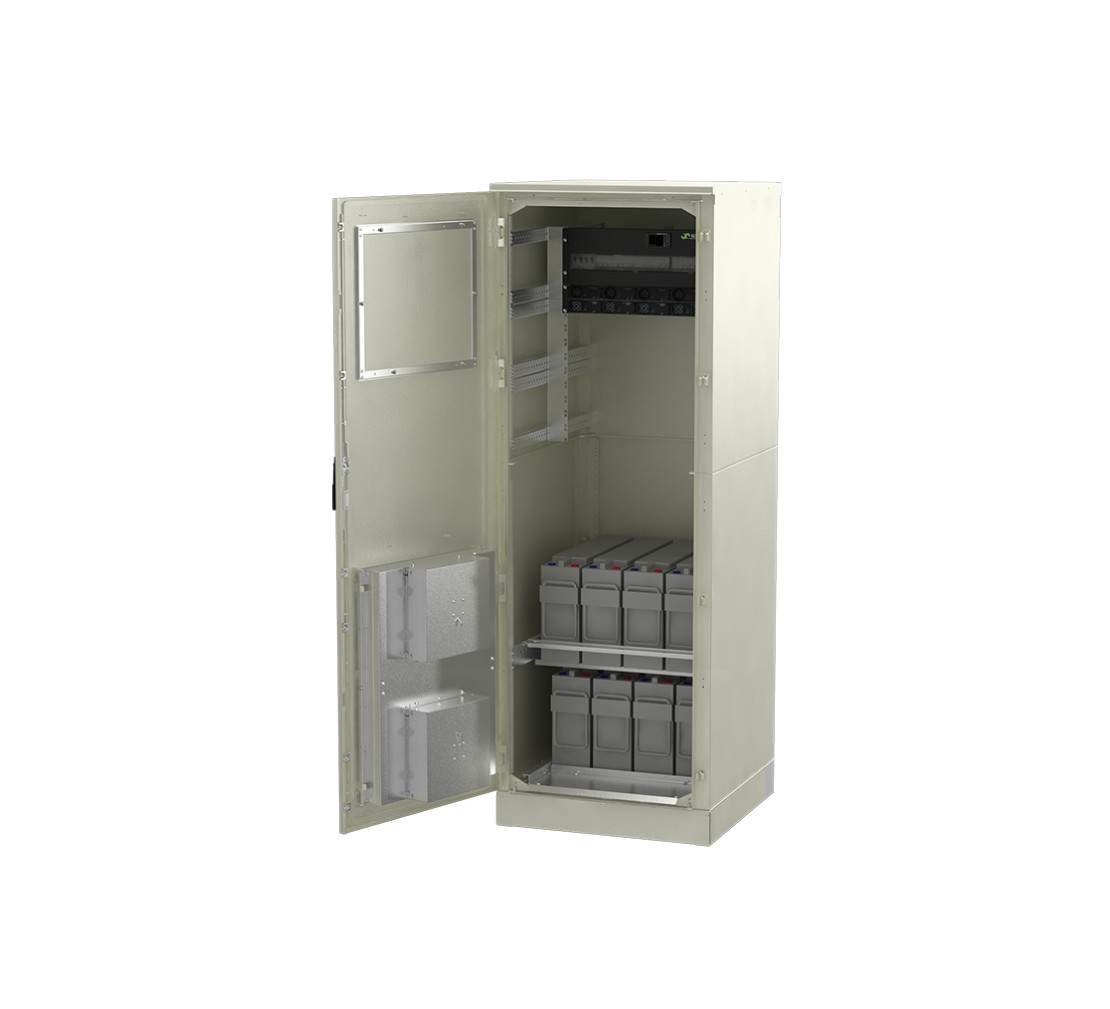

| Modellen / bestelinformatie 6kVA+12,8 kW DC |
6kVA+16,8kW DC |
6kVA+ 16,0 kW DC |
6kVA+21,0kW DC |
| Onderdeelnummer CTEJ0834.4000 |
CTEJ0834.4001 |
CTE20834R1.4000 |
CTE30834R1.4000 |
| AC UITGANGSGEGEVENS |
| Spanning (standaard) / (instelbaar bereik) 230 VAC / 200 - 240 VAC |
| Frequentie (standaard omvormermodus) 50 Hz (adaptief) |
| Frequentie (instelbare omvormermodus) 50Hz, 60Hz of laatst gesynchroniseerd 50/60Hz (adaptief) |
| Vermogen maximaal (continu / overbelasting (<15s) ) 4800 W (6000 VA) / 8000 VA |
| Stroom maximaal (continu / overbelasting (<15s) ) 26ARMS / 34,8ARMS |
| Stroom (maximaal) Snelle uitschakeling (20ms) 120A (6 x nominaal) |
|
Hold up (Spanningsdips) (voordat overgeschakeld wordt naar > 5 ms @ 4800W belasting
batterij)
|
| THD < 1,5 % bij resistieve belasting |
| Uitgangskenmerken Zekering in L en N, Hot pluggable |
| DC UITGANGSGEGEVENS |
| Spanning (standaard) / (instelbaar bereik) 53,5 VDC / 43 - 58 VDC |
| Vermogen (maximaal @nominaal ingang) 12,8 kW 1) |
16,8 kW 1) |
16,0 kW 1) |
21,0 kW 1) |
| Stroom (maximaal @VUIT ≤ 48 VDC) 267 A 1) |
350 A 1) |
333 A 1) |
437 A 1) |
| Hold up tijd, maximaal uitgangsvermogen >10ms; VUIT > 41 VDC |
| Uitgangskenmerken Kortsluitvast, Overspanningsuitschakeling |
| INGANGSGEGEVENS |
| AC Netspanning (3-fase Y) 400 VAC |
| Overspanningsbeveiliging OVP Klasse 2 |
| AC Stroom/Fase (bij nominale uitgangsspanning) (afhankelijk van type) 28-58 ARMS 3) |
| Frequentie (standaard: sync bereik) 47-53 Hz |
| Frequentie (instelbaar: sync bereik) 47-53 Hz, 57-63 Hz of beide (adaptief) |
| Vermogensfactor / THD > 0,99 bij 50% belasting of meer / < 3,5% |
|
DC Spanning nominaal / uitgebreid bereik (geen 45 - 58 V / 40 - 45 V
overbelasting)2) DC DC
|
| DC Stroom (maximaal) 128 A / 180A tijdens overbelasting (15s) |
|
Zekering in L en N, Hot pluggable, Varistor, Hot pluggable
Ingangskenmerken AC-ingang individuele schroefklemmen 10 mm2 voor L1, L2, L3, N & PE Accubreaker (plug-in type), LVBD standaard
|
| BELASTINGSVERDELING 6kVA+12,8kW DC |
6kVA+16,8kW DC |
6kVA+16,0 kW DC |
6kVA+21,0 kW DC |
| LVLD 150 A |
- |
| 1-polige AC-distributie (L-aansluiting op MCB) 2*6A, 2*10A C |
| -48 VDC distributie (prioriteitsbelasting) 2*10A,2*16A,2*32A,2*63A |
2*10A, 2*32A,2*63A |
2*10A,2*16A,2*32A,2*63A |
2*10A,2*16A,3*32A,3*63A |
| -48 VDC distributie (geen prioriteitsbelasting) 2*10A, 2*32A, 2*63A |
- |
| Accubreaker 2*100 A, D (plug-in) |
2*200 A, D (plug-in) |
2*200 A, D (plug-in) |
2*250 A, D (plug-in) |
| ANDERE SPECIFICATIES |
| Besturing en bewaking (zie Smartpack2 datasheet) Smartpack S paneelmontage |
Smartpack 2 |
| Efficiëntie >96% (netmodus (AC/AC en AC/DC)), >94% (omvormermodus (DC/AC)) |
| Bedrijfstemperatuur -40 tot +55°C (-40 tot +131°F), vochtigheid 5 - 95% RV niet-condenserend |
| Opslagtemperatuur -40 tot +85°C (-40 tot +185°F), vochtigheid 0 - 99% RV niet-condenserend |
| Afmetingen[BxDxH] / Gewicht 700 x 823x 1800mm (27,6 x 32,4 x 71”) / 250kg (551 lbs) |
| Beschermingsklasse IP 55 |
| Kleur RAL 7035 |
| ONTWERPSTANDAARDEN |
| Elektrische veiligheid EN 60950-1, EN 62040-1 UPS veiligheid |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Part 15
EN 61000-6-1 /-2/-3/-4
|
| Omgeving ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) & 2-3 (Klasse 3.2) RoHS (2011/65/EU) en WEEE (2002/96/EC) compliant |
|
1) AC-belasting heeft prioriteit. Maximaal beschikbaar DC-uitgangsvermogen en -stroom is afhankelijk van 3) Als de DC-spanning onder de 43V daalt, kan de ingangsstroom boven dit niveau toenemen, onmiddellijk AC-belasting en AC-ingangsspanning; d.w.z. maximaal 10,9 kW/18,9 kW bij vol AC-vermogen en
nominale ingang voor 230VAC.
2) 40 - 45 VDC: verminderde prestaties - geen vermogensboost en verhoogde spannings-THD op AC
uitgang
|
