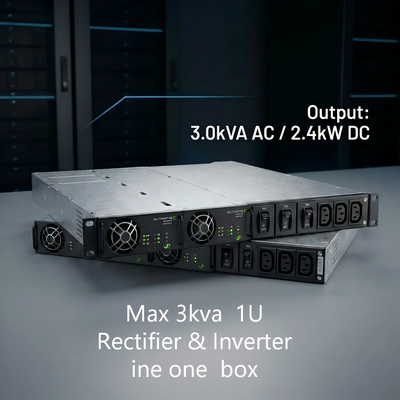

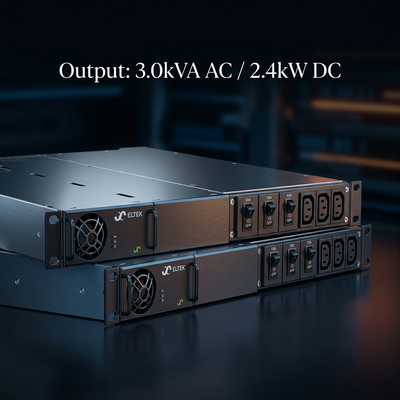

ELTEK CTOR0201.001 Rectiverter Power System met 3.0kVA AC & 2.4kW 115V 230V DC-invoer in Compact 1U-systeem

Waarom het CTOR0201.001 3KVA Rectiverter systeem gebruiken in LTE/5G radio sites / kleine datacenters?

Traditionele sites hebben aparte UPS'en nodig voor AC-belastingen (WiFi, glasvezelknopen) en gelijkrichters voor DC (48V radio's). De Rectiverter integreert beide: tijdens netstoring voedt de 48VDC batterijbank tegelijkertijd AC-belastingen via de 3kVA omvormer en DC-belastingen. Het hot-pluggable ontwerp en de 150% overbelastingscapaciteit (15s) garanderen kritieke uptime voor gedistribueerde antennesystemen (DAS) en breedbandapparatuur zonder een aparte omvormerplank toe te voegen.

Wat is het voordeel van "Rectiverter CTOR0201.001 vs Standaard Omvormer + Gelijkrichter?"

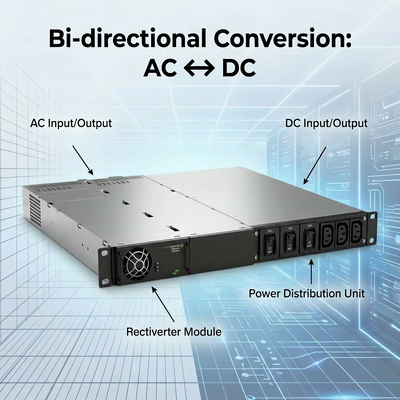

Een standaard back-up opstelling vereist eengelijkrichter (AC-DC) + omvormer (DC-AC) + transfer switch = 2U~3U ruimte. DeCTOR0201.001 Rectivertervervangt dit met een enkele1U moduledie bidirectionele stroom (AC↔DC) verwerkt. Het deelt dezelfde controllerarchitectuur als Eltek DC-systemen en ondersteuntparallelle werking met Flatpack2 gelijkrichters. Resultaat: 50% minder rackruimte, minder storingspunten en vereenvoudigde bekabeling voor utility SCADA en spoorwegsignalisatiekasten.

Hoe 1U 3kVA Rectiverter te selecteren: CTOR0201.001 (230V) vs CTOR0201.004 (115V)?

De juiste Rectiverter selecteren hangt af van regionale AC-standaarden:

• CTOR0201.001:Standaard230VAC(200-240V instelbaar), 3kVA, 2400W DC, geschikt voor Europa/Azië/Midden-Oosten telecom.

• CTOR0201.004:Standaard115VAC(100-127V instelbaar), 1.5kVA, 1200W DC, geschikt voor Noord-Amerika.

  Beide delen de48VDC (40-58V) ingangsbereiken1U 482x395x44mm form factormet voorste IEC-aansluitingen en belastingonderbrekers. Zorg ervoor dat de nominale spanning van uw 48V batterijbank 53.5V (typisch) is binnen het instelbare DC-uitgangsbereik van 43-58V

Hoe CTOR0201.001 te installeren: Belastingsonderbrekers, IEC-aansluitingen & DC M6 Boutverbindingen?

HetCTOR0201.001systeem (configuratie 241123.102 equivalent) wordt geleverd metvoorgeïnstalleerde belastingsonderbrekers (2-polig, 10A)en3 voorste IEC320-C13 aansluitingen

• DC-ingang:Bulkverbinding viaM6 bouten(ondersteunt tot 64A continu, 90A overbelasting 15s).

• AC-ingang/uitgang:Schroefklemmen 6mm² voor L, N, PE.

• Hot-Pluggable:Kan onder spanning worden ingebracht/verwijderd (met voorzichtigheid) in een live rack.

  Er is geen controller vereist voor basistransfers, maar een RJ45-poort is beschikbaar voor Smartpack-integratie indien later nodig.

Parameters:

Technische Specificaties: Eltek Rectiverter Integratie/Standalone

2U 6KVA Rectiverter systeem beschikbaar om te kiezen

FAQ:

Vragen over Eltek CTOR0201.001 3kVA Rectiverter Systeem

• V1: Laadt de CTOR0201.001 batterijen op?

  V2: Is de 4kW-rating gelijktijdig?

• A: Totaal AC+DC is beperkt tot

  ; AC max 3kVA (2400W), DC max 2.4kW. AC-belasting heeft prioriteit in sommige configuraties.V3: Kan het parallel draaien zonder controller?A: Het kan parallel draaien met Flatpack2 gelijkrichters, maar voor gesynchroniseerde Rectiverter parallellisatie wordt een controller (Smartpack2) aanbevolen.

• V4: Wat is de hold-up tijd voor de overdracht?

  5ms

• voordat wordt overgeschakeld naar batterij/omvormermodus.

  A: Ja, vergelijkbaar met de CTOR0201.001 basis met gespecificeerdebelastingsonderbrekers en IEC-aansluitingen, geen controller.
