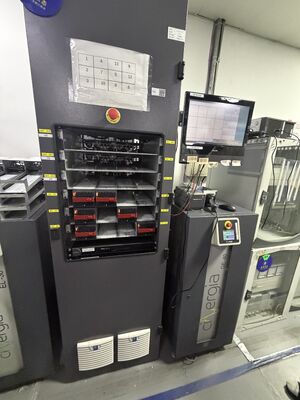

CE+T 36KVA AC DC omvormerkas BRAVO 25 48/2303PH 36KVA 24KVA 12KVA Systeemkas

CE+T 36KVA AC DC-omvormerkas BRAVO 25 48/2303PH 36KVA 24KVA 12KVA Systeemkas

Beschrijving:

Gebaseerd op het modulaire omvormersysteem BRAVO 25 van CE+T Power, dat een zeer betrouwbare en flexibele

Het systeem heeft een modulair ontwerp en ondersteunt de uitbreiding van de stroom.

een vermogen van 3 KVA tot 36 KVA en is compatibel met 48 V gelijkstroom-invoer en 230 V wisselstroom-uitgang.

Specifiek ontworpen voor scenario's zoals communicatiebasisstations, datacenters en nieuwe energieopslag.

het voldoet aan de energievereisten voor hoge stabiliteit en schaalbaarheid in deze toepassingen.

Belangrijkste kenmerken:

• Beveiliging van wisselstroom- en gelijkstroombelastingen;

• Veel innovatieve toepassingen;

• Compatibel met Inview S;

• Modulariteit: van 2,7 kW tot 2 MW;

• Van kleine tot grote systemen.

Parameters:

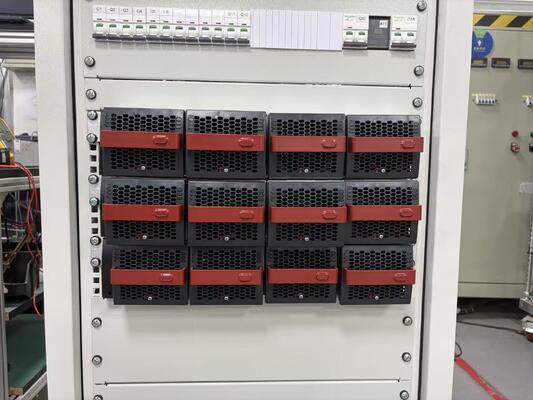

1- Invertermodule: BRAVO 25-MOD-48V-277/230VAC

• Hoogdicht modulair ontwerp met ondersteuning voor warmwisselbaar onderhoud

• Compatibel met parallelle uitbreiding in driefasige systemen, ondersteunt maximaal 12 modules in parallel per kast

• Efficiëntie > 96%, geschikt voor gebruik bij grote temperaturen in industriële omgevingen (-40 °C ~ + 70 °C)

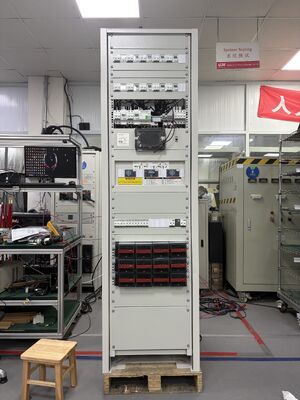

2. Systeemkas: BRAVO 25 48/230 3PH 36KVA

Mechanische afmetingen: 600×600×2100 mm (Standaard 19 inch kast)

Input/output configuratie

Belangrijkste kenmerken

1. Intelligente bewakingseenheid: geïntegreerd met het INVIEW X-bewakingssysteem en uitgerust met een 7-inch touchscreen, die realtime weergave van spanning, stroom,Modulstatus en energie-efficiëntiegegevens.

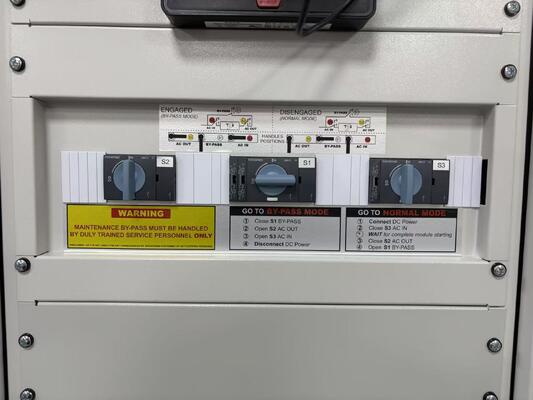

2. Manuele bypass (MBP): ondersteunt ononderbroken onderhoud en noodschakeling.

3. Elektrische bescherming:

   • DC-invoer: 1P 63A miniatuurcircuitbreaker (MCB) voor elke onafhankelijke module

   • AC-invoer: 4P 63A hoofdcircuitbreaker

   • AC-uitgang: 12 kanalen van 2P 63A-sluiters (elk met hulpcontacten)



4. Energiemeter: geïntegreerde Schneider iEM2455 energiemeter (100A klasse 1, MID-gecertificeerd), met RS485-communicatiesteun.

5. IoT-connectiviteit: ingebouwde Schneider PAS700 IoT-gateway, die remote bediening en onderhoud ondersteunt, evenals cloudplatformbeheer.
