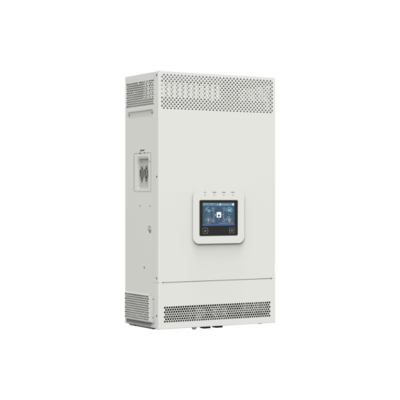

De UCP-serie omvormer/oplader, een veelzijdige en hoogwaardige oplossing, is ontworpen om te voldoen aan de behoeften van verschillende toepassingen, waaronder residentiële, educatieve en gezondheidszorgfaciliteiten.met een vermogen van niet meer dan 300 WDeze omvormers bieden een stabiel en efficiënt stroombeheer en ondersteunen zowel eenfasige als driefasige parallelle werking.
De UCP-serie bouwt voort op de sterke punten van zijn voorganger en biedt geavanceerde functies zoals dubbele pure sinusgolf-uitgangen, slim energiebeheer en compatibiliteit met meerdere batterijtypen.BovendienInput Current capaciteit biedt plaats aan tot 20A voor een enkele PV-invoer of 20A + 20A voor dubbele PV-invoer, waardoor het gebruik van zonne-energie en de flexibiliteit van het systeem maximaal worden.
De serie is uitgerust met geavanceerde DSP-technologie, die zorgt voor een snelle respons en een hoge conversie-efficiëntie.de UCP-serie garandeert een veilige en betrouwbare werking, waardoor het een aanpasbare en betrouwbare keuze is voor de moderne energiebehoeften.
Specificatie
|
Model
|
UCP3522-1250P20/C
|
|
Input van de bedrijfsleiding
|
|
Inlaatspanning
|
176VAC tot 264VAC (standaard)
90VAC tot 285VAC (configureerbaar)
|
|
Invoerfrequentie
|
45 Hz tot en met 65 Hz
|
|
Maximale laadstroom
|
110A
|
|
Reactietijd van de schakelaar
|
Reactietijd van de schakelaar: 10 ms
Schakelresponstijd Utility to Inverter (wanneer het belastingvermogen hoger is dan 100 W): 20 ms
|
|
Inverter-uitgang
|
|
Nominale vermogens van de omvormer (@30°C)
|
3500 W
|
|
3 seconden Transient Surge-uitgangsvermogen
|
7000 W
|
|
Inverter-uitgangsspanning
|
220/230VAC ± 3%
|
|
Frequentie van de omvormer
|
50/60Hz±0,2%
|
|
Uitgangsspanning golfvorm
|
Pure sinusgolf
|
|
Vermogensfactor van de belasting
|
0.2- Wat?1 ((VA ≤ Nominaal uitgangsvermogen)
|
|
THDu (Totale Harmonische Spanning Vervorming)
|
≤ 3%
|
|
Maximale belastingdoeltreffendheid
|
92%
|
|
Maximaal rendement van de omvormer
|
94%
|
|
Maximale hoofdbelasting
|
3500 W
|
|
Maximale tweede belasting
|
3500 W
|
|
Hoofdautoutput-afsluitspanning
|
Gelijk aan onderspanning waarschuwingsspanning
|
|
Tweede uitgangs-afsluitspanning
|
Gelijk aan Low Voltage Disconnect Voltage
|
|
Dual Output Recovery Voltage
|
Gelijk aan Low Voltage Reconnect Voltage
|
|
Solarcontroller
|
|
PV-maximale open-circuitspanning
|
500 V (bij minimale temperatuur van de bedrijfsomgeving)
440V (bij 25°C)
|
|
MPPT-spanningsbereik
|
85 tot en met 450 V
|
|
Aantal MPPT's
|
1
|
|
PV maximale invoerstroom
|
20A
|
|
PV maximale kortsluitingstroom
|
22A
|
|
PV-maximaal invoervermogen
|
4200 W
|
|
PV maximale laadstroom
|
120A
|
|
MPPT Maximaal rendement
|
≥ 99,5%
|
|
Batterij
|
|
Nominale spanning van de batterij
|
24VDC
|
|
Batterij werkspanningsbereik
|
20.4VDC tot 32.0VDC
|
|
Batterij maximale laadstroom
|
120A
|
|
Andere
|
|
Verliezen zonder belasting
|
≤ 1,5A
|
|
Testvoorwaarde: Netsysteem, PV en belasting zijn losgekoppeld, wisselstroomuitgang is ingeschakeld, ventilator stopt, @24V-invoer
|
|
Standby-stroom
|
≤ 1.1A
|
|
Testvoorwaarde: Netsysteem, PV en belasting zijn afgesloten, wisselstroomuitgang is OFF, ventilator stopt, @24V-invoer
|
|
Communicatie met het BMS
|
RS485
|
|
Communicatie met het portaal
|
RS485
|
|
Parallelle functie
|
Ja, 12 eenheden in standaard, 16 eenheden maximaal.
|
|
Werktemperatuurbereik
|
-20°C tot +50°C (Wanneer de omgevingstemperatuur 30°C overschrijdt, wordt het werkelijke uitgangsvermogen naar behoren verlaagd)
|
|
Temperatuurbereik voor opslag
|
-25°C tot +60°C
|
|
Behuizing
|
IP20 (met anti-stof kit)
|
|
Relatieve luchtvochtigheid
|
< 95% (N.C.)
|
|
Hoogte
|
< 4000M (als de hoogte meer dan 2000 meter bedraagt, wordt het werkelijke uitgangsvermogen dienovereenkomstig verlaagd)
|
|
Certificeringen en normen
|
IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368
|
|
Mechanische parameters
|
|
Afmetingen (lengte x breedte x hoogte)
|
590 mm × 300 mm × 163 mm
|
|
Montageomvang (lengte x breedte)
|
568 mm × 245 mm
|
|
Grootte van het montagegat
|
Φ9mm/Φ10mm
|
|
Nettogewicht
|
13.8kg
|
Oplossingen
We bieden een complete oplossingen inclusief site survey, voorstellen professionele plan volgens klant's verzoek, technische ondersteuning,Onderhoudsdiensten voor telecommunicatiebedrijven in en buiten ChinaWe hebben een competent team en een netwerk van vertrouwde partners over de hele wereld.
Vragen:
1Hoe controleer je de kwaliteit?
A:Voor de verzending worden alle producten gesimuleerd met gebruiksscenario's, belasting en volle belasting en test van de delen van de stroom om de kwaliteit van het product te waarborgen.
2Wat is uw minimale orderhoeveelheid?
A: Er is geen minimale orderhoeveelheid, en er kan ook een worden gedaan.
3Kunt u uw bedrijf voorstellen?
A: Ik ben vereerd. Ik zal u later het document van de introductie van het bedrijf sturen om u een meer uitgebreide en directe introductie te geven van de informatie over ons bedrijf.
4Wat zijn de voordelen van uw bedrijf?
A: Voldoende voorraad en leveringsgarantie voor de daaropvolgende vernieuwing van het aanbod, flexibel voorzien volgens de verschillende behoeften van de klanten, met verschillende oplossingen.
5Kan ik monsters sturen?
A: U kunt monsters sturen, de monsters zijn onderhevig aan grote trots, en de vracht moet door u worden gedragen.
6Hoe gaat uw bedrijf om met het kwaliteitsprobleem?
A: Ons bedrijf doet dit al bijna 10 jaar. Het heeft al een zekere reputatie. We zullen het zorgvuldig analyseren.U kunt er zeker van zijn dat het dingen zal doen volgens de contractuele overeenkomst en zal nooit laten u hebben na de zorgen, zal ons service team u graag van dienst zijn.
7 Hoe zit het met de kwaliteit?
A: 100% origineel met nieuwe verpakking. We zullen elk item testen voordat het wordt geplaatst om ervoor te zorgen dat elk item van goede kwaliteit is.
8 Hoeveel maanden garantie?
A: 1 jaar kwaliteitsgarantie
9 Hoe moet ik omgaan met goederen van mindere kwaliteit?
A: Goederen kunnen per post worden verzonden met onze kosten voor postkosten voor producten van slechte kwaliteit binnen de garantieperiode.
