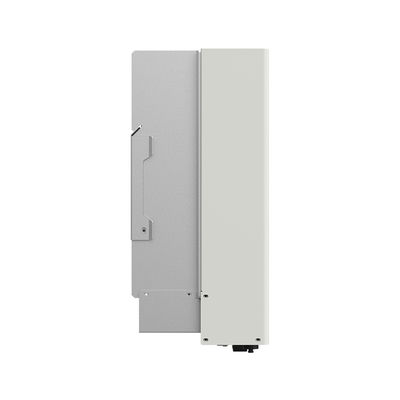

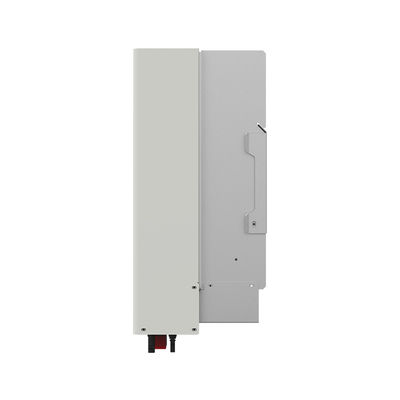

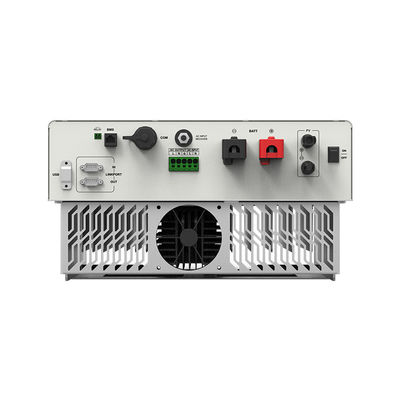

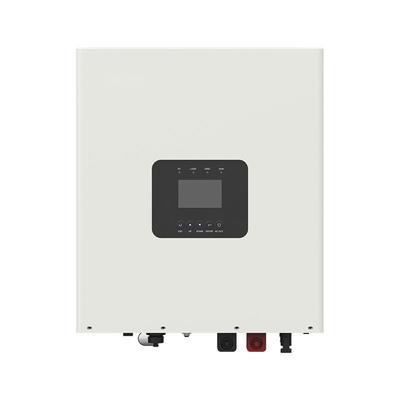

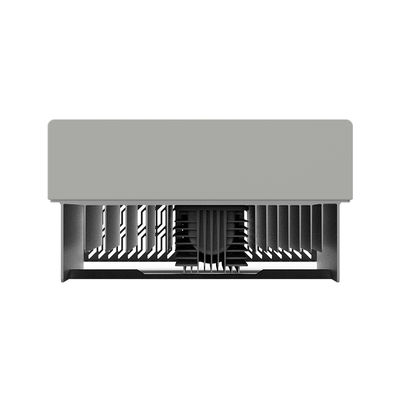

De HP-AHP30-serie is een hoogfrequente omvormerlader die een net/olie-generator combineert met zonne-energie laden, netbypass, omvormeruitgang en energiebeheer. De AC-uitgang maakt eenvoudige parallelle werking in zowel enkelfasige als driefasige configuraties mogelijk. Deze serie maakt gebruik van geavanceerde DSP-besturingstechnologie, wat zorgt voor hoge kwaliteit, stabiliteit en betrouwbaarheid. Dit product is geschikt voor zonne-energiesystemen, hybride net/olie-generatoren.
Specificaties
|
Model
|
HP3522-AH1250P30A
|
HP3542-AH0650P30A
|
HP5542-AH1050P30A
|
|
Netvoeding
|
|
Netspanning
|
176VAC~264VAC (Standaard), 90VAC~280VAC (Configureerbaar)
|
176VAC~264VAC (Standaard), 90VAC~280VAC (Configureerbaar)
|
|
Netfrequentie
|
45Hz~65Hz
|
45Hz~65Hz
|
|
Maximale netlaadstroom
|
110A
|
60A
|
100A
|
|
Schakeltijd
|
Schakeltijd – Omvormer naar Net: 10ms
Schakeltijd – Net naar Omvormer (wanneer het belastingvermogen hoger is dan 100W): 20ms
|
Schakeltijd – Omvormer naar Net: 10ms
Schakeltijd – Net naar Omvormer (wanneer het belastingvermogen hoger is dan 100W): 20ms
|
|
Omvormeruitgang
|
|
Nominaal omvormervermogen (@30℃)
|
3500W
|
3500W
|
5500W
|
|
3-seconden piekvermogen
|
7000W
|
7000W
|
8500W
|
|
Omvormeruitgangsspanning
|
220/230VAC±3%
|
220/230VAC±3%
|
|
Omvormerfrequentie
|
50/60Hz±0.2%
|
50/60Hz±0.2%
|
|
Uitgangsspanningsgolfvorm
|
Zuivere sinusgolf
|
Zuivere sinusgolf
|
|
Belastingsfactor
|
0.2~1(VA ≤ nominaal uitgangsvermogen)
|
0.2~1(VA ≤ nominaal uitgangsvermogen)
|
|
THDu (Totale Harmonische Vervorming Spanning)
|
≤3% (24V resistieve belasting)
|
≤3% (48V resistieve belasting)
|
|
Maximale belastingsefficiëntie
|
89%
|
92%
|
91%
|
|
Maximale omvormerefficiëntie
|
93%
|
94%
|
94%
|
|
Zonnecontroller
|
|
PV Maximale open-circuit spanning
|
500V (Bij minimale omgevingstemperatuur)
440V (Bij 25℃)
|
500V (Bij minimale omgevingstemperatuur)
440V (Bij 25℃)
|
|
MPPT Spanningsbereik
|
85~400V
|
85~400V
|
|
Aantal MPPT's
|
1
|
1
|
2
|
|
PV Maximale ingangsstroom
|
Eén weg, 20A/weg
|
Eén weg, 20A/weg
|
Twee wegen, 2x15A
|
|
PV Maximaal ingangsvermogen
|
4000W
|
4000W
|
2×3000W
|
|
PV Maximale laadstroom
|
120A
|
60A
|
100A
|
|
MPPT Maximale efficiëntie
|
≥99.0%
|
≥99.5%
|
|
Batterij
|
|
Batterij Nominale Spanning
|
24VDC
|
48VDC
|
|
Batterij Werkspanningsbereik
|
21.6VDC~32.0VDC
|
43.2VDC~64VDC
|
|
Batterij Maximale Laadstroom
|
120A
|
60A
|
100A
|
|
Overige
|
|
Onbelaste verliezen
|
<1.3A
|
<0.6A
|
<1.0 A
|
|
Testconditie: Net, PV en Belasting zijn losgekoppeld, AC-uitgang is AAN, ventilator stopt, @24V ingang
|
Testconditie: Net, PV en Belasting zijn losgekoppeld, AC-uitgang is AAN, ventilator stopt, @48V ingang
|
|
Stand-by stroom
|
<0.3A Testconditie: Net, PV en Belasting zijn losgekoppeld, AC-uitgang is UIT, ventilator stopt, @24V ingang
|
<0.15A Testconditie: Net, PV en Belasting zijn losgekoppeld, AC-uitgang is UIT, ventilator stopt, @48V ingang
|
|
Werktemperatuurbereik
|
-20℃~+55℃ (Wanneer de omgevingstemperatuur hoger is dan 35℃, wordt het werkelijke uitgangsvermogen dienovereenkomstig verminderd)
|
-20℃~+55℃
(Wanneer de omgevingstemperatuur hoger is dan 35℃, wordt het werkelijke uitgangsvermogen dienovereenkomstig verminderd)
|
|
Opslagtemperatuurbereik
|
-25℃~+60℃
|
-25℃~+60℃
|
|
Behuizing
|
IP30
|
IP30
|
|
Relatieve vochtigheid
|
< 95% (N.C.)
|
< 95% (N.C.)
|
|
Hoogte
|
<4000M (Als de hoogte hoger is dan 2000 meter, wordt het werkelijke uitgangsvermogen dienovereenkomstig verminderd)
|
<4000M (Als de hoogte hoger is dan 2000 meter, wordt het werkelijke uitgangsvermogen dienovereenkomstig verminderd)
|
|
Mechanische parameters
|
|
Afmetingen (Lengte x Breedte x Hoogte)
|
541mm × 414mm × 228mm
|
513mm × 414mm × 224mm
|
541mm × 414mm × 228mm
|
|
Montage afmetingen (Lengte x Breedte)
|
340mm x 130mm
|
340mm x 130mm
|
340mm x 130mm
|
|
Montage gat grootte
|
Φ10mm
|
Φ10mm
|
Φ10mm
|
|
Netto gewicht
|
23.2kg
|
20.4kg
|
24.4kg
|
Oplossingen
Wij bieden complete oplossingen, inclusief site-onderzoek, het voorstellen van een professioneel plan op basis van de wensen van de klant, technische ondersteuning en onderhoudsservice voor telecommunicatiebedrijven in en buiten China. We hebben een competent team en een netwerk van vertrouwde partners over de hele wereld.
FAQ :
1. Hoe controleert u de kwaliteit?
A: Alle producten worden vóór verzending gesimuleerd in gebruiksscenario's, belast en volledig belast en stroomdelingstests om de kwaliteit van het product te garanderen.
2. Wat is uw minimale bestelhoeveelheid?
A: Er is geen minimale bestelhoeveelheid, en er kan ook één worden gedaan. Het enige verschil is de prijs en de planning.
3. Kunt u uw bedrijf voorstellen?
A: Ik ben zeer vereerd. Ik zal u later de introductiedocumenten van het bedrijf sturen om u een uitgebreidere en directere introductie van de informatie van ons bedrijf te geven.
4. Wat zijn de voordelen van uw bedrijf?
A: Voldoende voorraad en leveringsgarantie voor de daaropvolgende vernieuwing van de levering, flexibel verstrekt op basis van verschillende behoeften van klanten, het bieden van verschillende oplossingen.
5. Kan ik monsters sturen? Rapporteer het mij samen met de prijs?
A: U kunt monsters sturen, de monsters zijn onderhevig aan grote trots en de vracht moet door u worden gedragen.
6. Hoe gaat uw bedrijf om met het kwaliteitsprobleem?
A: Ons bedrijf is al bijna 10 jaar actief in deze branche. Het heeft al een bepaalde reputatie. We zullen het zorgvuldig analyseren. Als het inderdaad ons kwaliteitsprobleem is, kunt u er zeker van zijn dat het dingen zal doen volgens de contractovereenkomst en u nooit zorgen zal laten hebben, ons serviceteam zal u graag van dienst zijn.
7 Hoe zit het met de kwaliteit?
A: 100% origineel met een nieuw pakket. we zullen elk item testen voordat het wordt geplaatst om ervoor te zorgen dat elk item van goede kwaliteit is.
8 Hoeveel maanden garantie?
A: 1 jaar kwaliteitsgarantie
9 Hoe om te gaan met inferieure goederen?
A: Goederen kunnen worden verzonden met onze kosten van verzendkosten voor producten van slechte kwaliteit binnen de garantieperiode.
