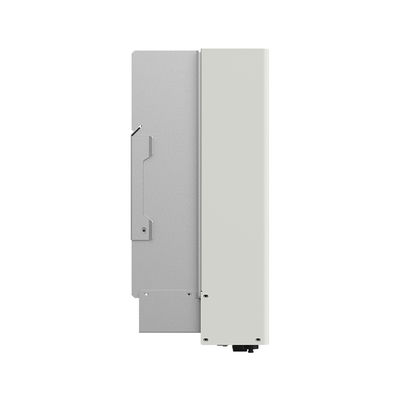

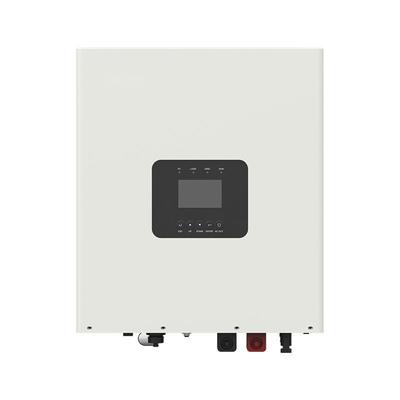

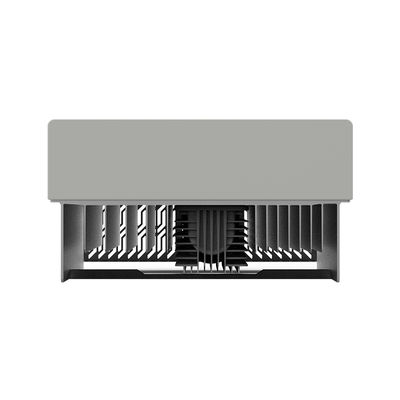

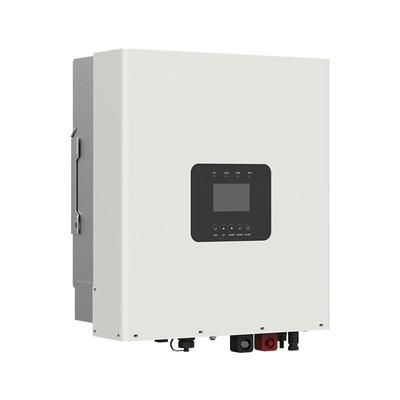

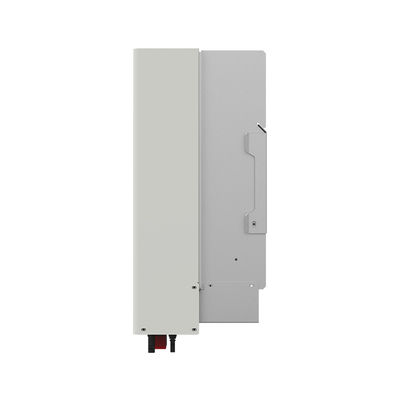

De HP-AHP30A-serie is een hoogfrequente omvormeroplader die netkracht/oliegenerator integreert met zonne-opladen, netbypass-stroomvoorziening, omvormeruitgang en energiebeheer.De AC-uitgang maakt een gemakkelijke parallelle werking mogelijk in eenfasige of driefasige opstellingenDe serie gebruikt geavanceerde DSP-besturingstechnologie, waardoor hoge kwaliteit, stabiliteit en betrouwbaarheid worden gewaarborgd.
Specificatie
|
Model
|
HP3522-AH1250P30A
|
HP3542-AH0650P30A
|
HP5542-AH1050P30A
|
|
Input van de bedrijfsleiding
|
|
Inlaatspanning
|
176VAC~264VAC (standaard), 90VAC~280VAC (configureerbaar)
|
176VAC~264VAC (standaard), 90VAC~280VAC (configureerbaar)
|
|
Invoerfrequentie
|
45 Hz ~ 65 Hz
|
45 Hz ~ 65 Hz
|
|
Maximale laadstroom
|
110A
|
60A
|
100A
|
|
Reactietijd van de schakelaar
|
Reactietijd van de schakelaar: 10 ms
Schakelresponstijd Utility to Inverter (wanneer het belastingvermogen hoger is dan 100 W): 20 ms
|
Reactietijd van de schakelaar: 10 ms
Schakelresponstijd Utility to Inverter (wanneer het belastingvermogen hoger is dan 100 W): 20 ms
|
|
Inverter-uitgang
|
|
Nominale vermogens van de omvormer (@30°C)
|
3500 W
|
3500 W
|
5500 W
|
|
3 seconden Transient Surge-uitgangsvermogen
|
7000 W
|
7000 W
|
8500 W
|
|
Inverter-uitgangsspanning
|
220/230VAC ± 3%
|
220/230VAC ± 3%
|
|
Frequentie van de omvormer
|
50/60Hz±0,2%
|
50/60Hz±0,2%
|
|
Uitgangsspanning golfvorm
|
Pure sinusgolf
|
Pure sinusgolf
|
|
Vermogensfactor van de belasting
|
0.2~1 ((VA ≤ Nominaal uitgangsvermogen)
|
0.2~1 ((VA ≤ Nominaal uitgangsvermogen)
|
|
THDu (Totale Harmonische Spanning Vervorming)
|
≤ 3% (24V weerstandsbelasting)
|
≤ 3% (48V weerstandsbelasting)
|
|
Maximale belastingdoeltreffendheid
|
89%
|
92%
|
91%
|
|
Maximaal rendement van de omvormer
|
93%
|
94%
|
94%
|
|
Solarcontroller
|
|
PV-maximale open-circuitspanning
|
500 V (bij minimale temperatuur van de bedrijfsomgeving)
440V (bij 25°C)
|
500 V (bij minimale temperatuur van de bedrijfsomgeving)
440V (bij 25°C)
|
|
MPPT-spanningsbereik
|
85 tot en met 400 V
|
85 tot en met 400 V
|
|
Aantal MPPT's
|
1
|
1
|
2
|
|
PV maximale invoerstroom
|
Eenrichting, 20A/richting
|
Eenrichting, 20A/richting
|
Twee kanten, 2x15A
|
|
PV-maximaal invoervermogen
|
4000 W
|
4000 W
|
2 × 3000 W
|
|
PV maximale laadstroom
|
120A
|
60A
|
100A
|
|
MPPT Maximaal rendement
|
≥ 99,0%
|
≥ 99,5%
|
|
Batterij
|
|
Nominale spanning van de batterij
|
24VDC
|
48VDC
|
|
Batterij werkspanningsbereik
|
21.6VDC~32.0VDC
|
43.2VDC~64VDC
|
|
Batterij maximale laadstroom
|
120A
|
60A
|
100A
|
|
Andere
|
|
Verliezen zonder belasting
|
< 1,3A
|
< 0,6A
|
< 1,0 A
|
|
Testvoorwaarde: Netsysteem, PV en belasting zijn losgekoppeld, wisselstroomuitgang is ingeschakeld, ventilator stopt, @24V-invoer
|
Testvoorwaarde: Netsysteem, PV-installatie en belasting zijn uitgeschakeld, wisselstroomuitgang is ingeschakeld, ventilator stopt, @48V-invoer
|
|
Standby-stroom
|
< 0,3A Testvoorwaarde: Netsysteem, PV en belasting zijn uitgeschakeld, wisselstroomuitgang is OFF, ventilator stopt, @24V-invoer
|
< 0,15A Testvoorwaarde: Nuts, PV en belasting zijn losgekoppeld, wisselstroomuitgang is OFF, ventilator stopt, @48V-invoer
|
|
Werktemperatuurbereik
|
-20°C~+55°C (Wanneer de omgevingstemperatuur 35°C overschrijdt, wordt het werkelijke uitgangsvermogen naar behoren verlaagd)
|
-20°C~+55°C
(Wanneer de omgevingstemperatuur meer dan 35°C bedraagt, wordt het werkelijke uitgangsvermogen naar behoren verlaagd)
|
|
Temperatuurbereik voor opslag
|
-25°C~+60°C
|
-25°C~+60°C
|
|
Behuizing
|
IP30
|
IP30
|
|
Relatieve luchtvochtigheid
|
< 95% (N.C.)
|
< 95% (N.C.)
|
|
Hoogte
|
< 4000M (als de hoogte meer dan 2000 meter bedraagt, wordt het werkelijke uitgangsvermogen dienovereenkomstig verlaagd)
|
< 4000M (als de hoogte meer dan 2000 meter bedraagt, wordt het werkelijke uitgangsvermogen dienovereenkomstig verlaagd)
|
|
Mechanische parameters
|
|
Afmetingen (lengte x breedte x hoogte)
|
541 mm × 414 mm × 228 mm
|
513 mm × 414 mm × 224 mm
|
541 mm × 414 mm × 228 mm
|
|
Montagegrootte (lengte x breedte)
|
340 mm x 130 mm
|
340 mm x 130 mm
|
340 mm x 130 mm
|
|
Afmeting van het montagegat
|
Φ10 mm
|
Φ10 mm
|
Φ10 mm
|
|
Nettogewicht
|
23.2 kg
|
20.4 kg
|
24.4 kg
|
Oplossingen
We bieden een complete oplossingen inclusief site survey, voorstellen professionele plan volgens klant's verzoek, technische ondersteuning,Onderhoudsdiensten voor telecommunicatiebedrijven in en buiten ChinaWe hebben een competent team en een netwerk van vertrouwde partners over de hele wereld.
Vragen:
1Hoe controleer je de kwaliteit?
A:Voor de verzending worden alle producten gesimuleerd met gebruiksscenario's, belasting en volle belasting en test van de delen van de stroom om de kwaliteit van het product te waarborgen.
2Wat is uw minimale orderhoeveelheid?
A: Er is geen minimale orderhoeveelheid, en er kan ook een worden gedaan.
3Kunt u uw bedrijf voorstellen?
A: Ik ben vereerd. Ik zal u later het document van de introductie van het bedrijf sturen om u een meer uitgebreide en directe introductie te geven van de informatie over ons bedrijf.
4Wat zijn de voordelen van uw bedrijf?
A: Voldoende voorraad en leveringsgarantie voor de daaropvolgende vernieuwing van het aanbod, flexibel voorzien volgens de verschillende behoeften van de klanten, met verschillende oplossingen.
5Kan ik monsters sturen?
A: U kunt monsters sturen, de monsters zijn onderhevig aan grote trots, en de vracht moet door u worden gedragen.
6Hoe gaat uw bedrijf om met het kwaliteitsprobleem?
A: Ons bedrijf doet dit al bijna 10 jaar. Het heeft al een zekere reputatie. We zullen het zorgvuldig analyseren.U kunt er zeker van zijn dat het dingen zal doen volgens de contractuele overeenkomst en zal nooit laten u hebben na de zorgen, zal ons service team u graag van dienst zijn.
7 Hoe zit het met de kwaliteit?
A: 100% origineel met nieuwe verpakking. We zullen elk item testen voordat het wordt geplaatst om ervoor te zorgen dat elk item van goede kwaliteit is.
8 Hoeveel maanden garantie?
A: 1 jaar kwaliteitsgarantie
9 Hoe moet ik omgaan met goederen van mindere kwaliteit?
A: Goederen kunnen per post worden verzonden met onze kosten voor postkosten voor producten van slechte kwaliteit binnen de garantieperiode.
