Eltek Micropack Base Batt 2+ LVBD 24/48V Compact controller 242100.915

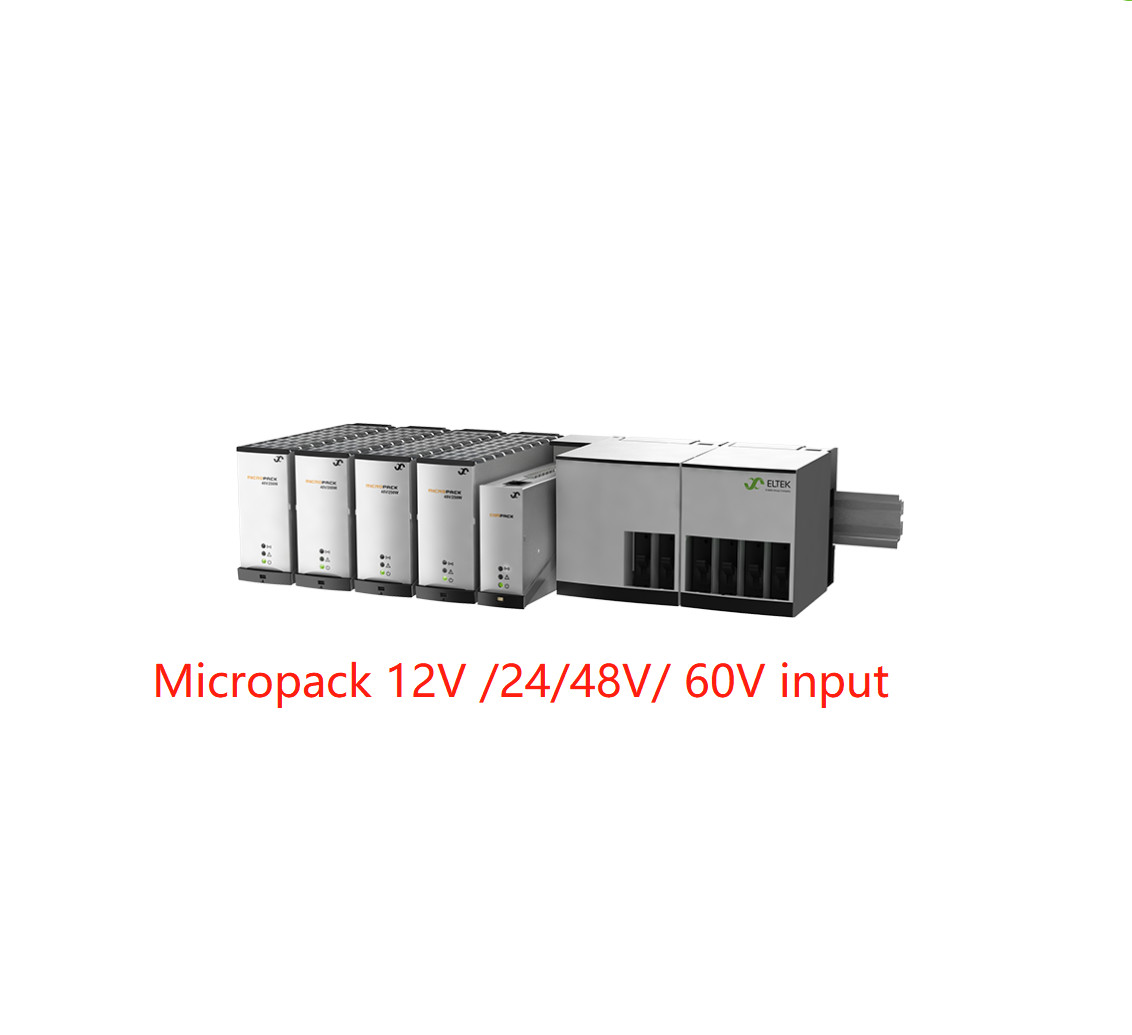

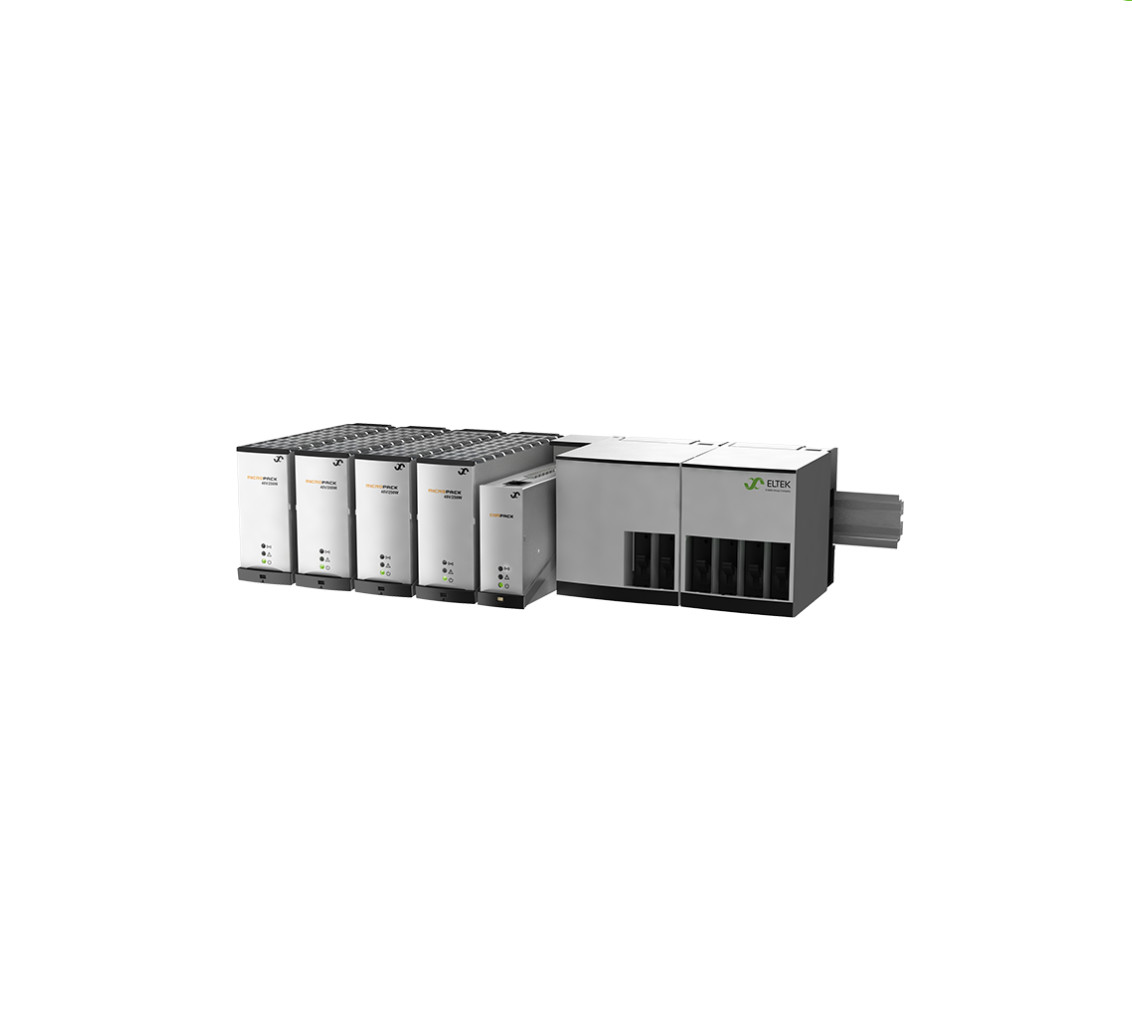

Micropack systeem

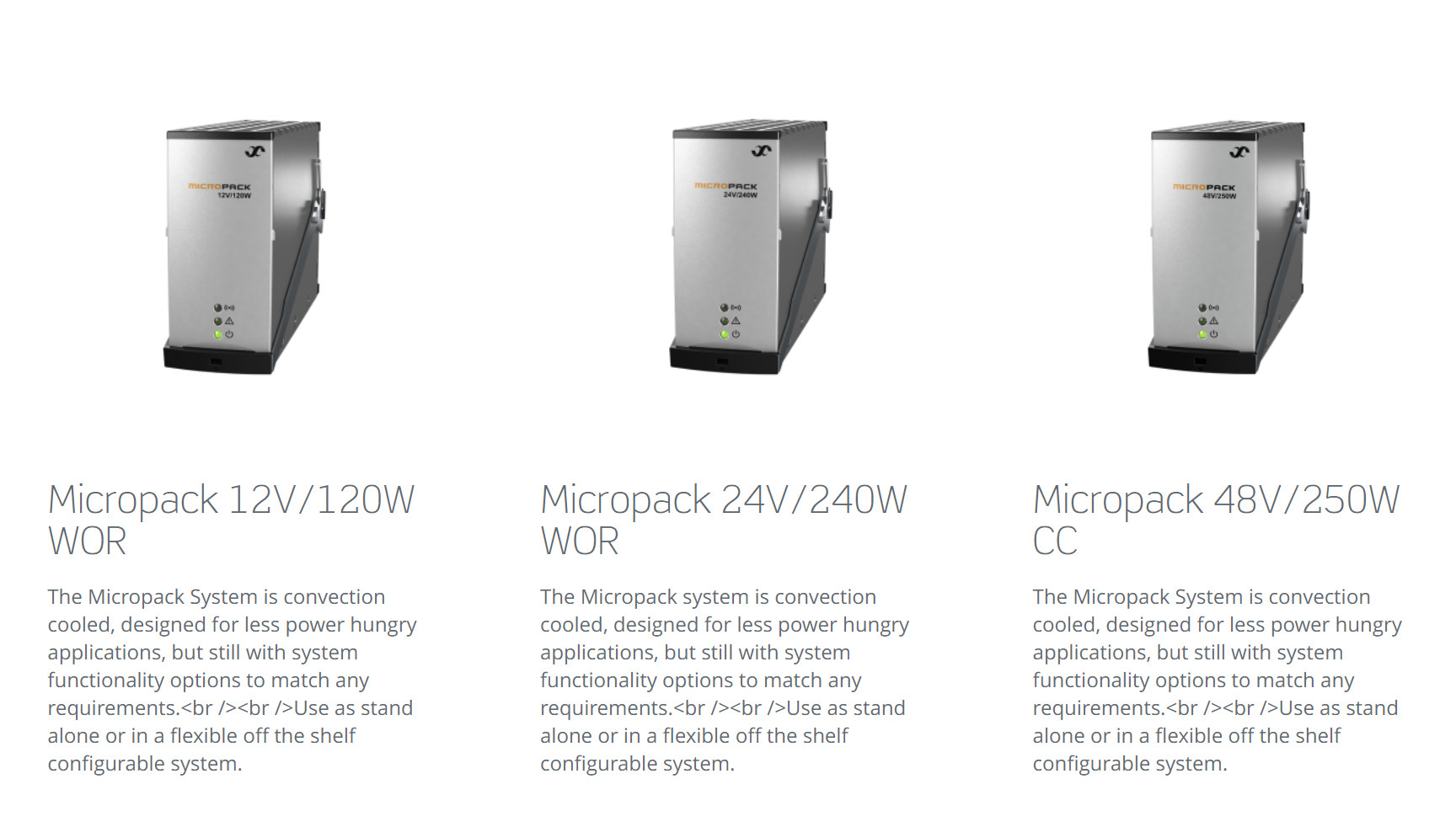

Het Micropack-systeem is convectiegekoeld, ontworpen voor minder energiezuchtige toepassingen, maar toch met systeemfunctionaliteitsopties om aan alle vereisten te voldoen.Gebruik als stand-alone of in een flexibel systeem.
Het Micropack Power System breidt je netwerk nog een stap verder uit met een laadbereik van 120W tot 1000W en in 12, 24 en 48V opties.het systeem is perfect voor een grote verscheidenheid aan toepassingen.
Belangrijkste kenmerken
- Compact en ondiep (149 mm diep)
- Montagebaar op een treinspoor
- Op locatie instelbaar
- Aflevering van de plank
- Stand-alone optie (met/alarm-releas)
- met een vermogen van niet meer dan 50 W
- Accepteert 85 ∼ 300 V AC/DC-invoer
- 12, 24-30, 48 Vdc-uitgangsversies
- Ethernet voor externe en lokale monitoring en besturing via WEB Browser
- SNMP-protocol met TRAP, SET en GET op Ethernet.
- 3 digitaal programmeerbare relay-uitgangen 3 programmeerbare multifunctionele ingangen
Parameters:
| |
| Model |
Batterij dist. |
Bulkvoer |
LVD voor bulkvoer |
Verplaatsing van de lading. |
| Deelnummer |
241120.915 |
241120.911 |
241120.912 /.914 |
241120.920 |
| OUTPUT DATA |
|
Systemspanningsondersteuning
Onbeschermde bulk-outputverbindingen
Beschermde uitgangsverbindingen voor belastingen (plug-in single-pole MCB in negatief)
Verbinding met de belastingdist (241120.920)
Onbeschermde batterij-uitgangsverbindingen (shunt en LVBD in positieve positie)
Beschermde batterij-uitgangsverbindingen (eenpool MCB, shunt en LVBD in negatief)
Uitgangsbescherming in rectificatoren/omvormers
|
-24 ️ -48 VD.C.±12 ±48 VD.C.+12 / +24 48 VD.C.-12 ️ -48 VD.C.
- 1 (maximaal 10 mm2) 1 (maximaal 10 mm2- Wat is er?
- - - 4 x 2 - 15 A
(maximaal 4 mm2)
• • •
- - 12 -
(maximaal 10 mm)
2 x max 30 A
(maximaal 10 mm2- Wat is er?
Blocking OR-FET of -sluiting, kortsluitingsbescherming en bescherming tegen hoge temperatuur
|
| Andere specificaties |
| |
CAN (1 x RJ45) |
De in punt 1 vermelde parameters zijn van toepassing op:
2 x veiligheidsfout
1 x stroomshunt 26 mm [1.0 ].
110 g.
|
De in punt 1 vermelde parameters zijn van toepassing:
2x veiligheidsfout 1 x grondfout
66 mm [2,6 ̊]
250 g
|
-
73 mm [2,9 ].
165 g
|
| Verbindingsterminals van besturingssystemen |
|
|
Uitbreidingsbreedte
|
66 mm [2,6 ̊]
|
| Gewicht |
270 g |
| |
| |
| Model |
Stand-alone 2-pos 4-pos DC/DC 1-pos |
| Deelnummer |
241120.900 241120.901 241120.902 241120.905 |
| Invoergegevens |
| Maximale spanning |
300 VAC/DC 72 VDC |
| Maximale stroom |
2 A 7 A 7 A 15 A |
| Verbinding, schroefterminals max. 2,5 mm2 |
1 x L/N/PE 1 x DC+/DC-/PE |
| Bescherming |
Afzonderlijke veiligheidsbeschermers in micropakkernmodules |
| Codering (vermijdt het mengen van uitgangsspanningen) |
Ja, en alleen rechtlijners passen in Y, alleen DC/DC passen |
| OUTPUT DATA |
| Spanning |
12VD.C., 24 VD.C., 30 VD.C.& 48 VD.C. |
| Maximale stroom |
10 A 20 A 40 A 12 A |
| Verbinding, schroefterminals max. 2,5 mm2 |
2 x VOUT+ / VOUT ◄ - - 2 x VOUT + / VOUT ◄ |
| Verbinding met 241120.91x-bases |
- • • - |
| Uitgangsbescherming in rechtlijners |
Blocking OR-FET of -sluiting, kortsluitingsbescherming en bescherming tegen hoge temperatuur |
| Andere specificaties |
| Alarmrelais van de module, max 1 mm2 |
• - - • |
| CAN-verbindingen |
- / • (((3 pin)1)• (2 draden) • (2 draden) - / •(3 pin)1)
) )
|
| Breedte |
44 mm [1,7 ̊] 142 mm [5,6 ̊] 231 mm [6,1 ̊] 44 mm [1,7 ̊] |
| Gewicht |
70 g 160 g 250 g 78 g |
| |
| Model |
DIN-spoorfilter |
| Deelnummer |
241120.930 |
| Andere specificaties |
| Hoofdvergunning / verbinding |
85 - 300 VAC/DC, 0 - 12,5 A / L- N (DC+/-) + PE: 2,5 mm2schroefterminals |
| Afmetingen / gewicht |
35 x 99 x 114,5 mm [1,4 x 4,1 x 4,7] / 328 g [0,72 lbs] |
| |
| Alle modellen |
| Andere specificaties |
| Hoofdmateriaal |
Kunststof met een V0-waarde en aluminium |
| Temperatuur |
Werken: -40 tot +65°C (-40 tot +149°F), opslag: -40 tot +85°C (-40 tot +185°F) |
| Montage |
35 mm DIN-rail |
| Afmetingen (H x D) |
89 mm (2U)2)x max. 150 mm (inclusief DIN-spoor) mm [3,5 x 5,9 ] |
| Ontwerpstandaarden |
| Elektrische veiligheid |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
|
EMC
|
Voor de toepassing van de in punt 3.4.2 bedoelde voorschriften moet de in punt 3.4.3 bedoelde technische specificaties worden toegepast.2019
FCC CFR47 deel 15B, sectie 109: 2010, ETSI EN 300 386 v2.1.1: 2016
|
| Hoofdharmonica |
EN 61000-3-2:2019 |
|
Milieu
|
ETSI EN 300 019: 2-1 (klasse 1.2) & 2-2 (klasse 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Andere bedrijfsomstandigheden overeenkomstig IEC 62040-5-3:2016 clausule 4.3, moet worden geadviseerd
|
| Naleving van de voorschriften voor zeevaartuigen (EMC-klasse B) |
DNVGL-CG-0339:2015 |
|
1) CAN-aansluiting beschikbaar bij HW-omwenteling ≥ 2
2) Laat minimaal 1 U onder en boven de luchtstroom liggen
|
