ELTEK MICRO PACK 241120.901 2-POSITIES RECTIFIER POWER CORES (P /N: 241120.901)

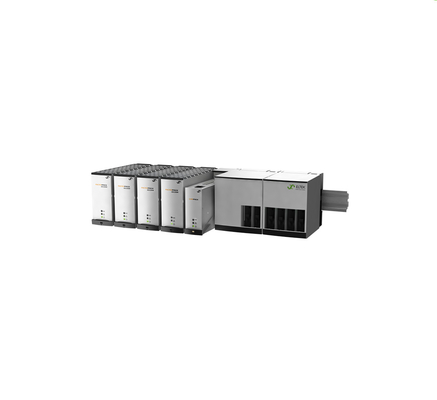

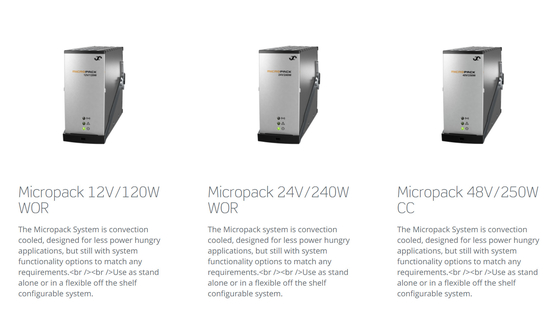

Micropack -systeem
Het Micropack Power System breidt uw netwerk nog een stap verder uit. Met belastingbereiken typisch tussen 120 W en 1000 W, en in opties van 12, 24 en 48V is het systeem perfect voor een grote verscheidenheid aan toepassingen.
Belangrijke functies
- Compact en ondiep (149 mm diep)
- DIN -spoorbevestigbaar
- On-site configureerbaar
- Buiten de aflevering van de plank
- Zelfstandige optie (w/alarmrelais)
- Plug-in breakers of bulkuitgang
- Accepteert 85 - 300V AC/DC -ingang
- 12, 24-30, 48 VDC-uitgangsversies
- Ethernet voor externe en lokale monitoring en controle via webbrowser
- SNMP -protocol met val, stel en ga op Ethernet. E -mail van valmelders
- 3 Digitale programmeerbare relaisuitgangen 3 programmeerbare multifunctionele ingangen
Parameters:
| |
| Model |
Batterij dist. |
Bulkvoer |
Bulkvoer LVD |
Lading dist. |
| Onderdeelnummer |
241120.915 |
241120.911 |
241120.912 / .914 |
241120.920 |
| Uitvoergegevens |
|
Systeemspanningsondersteuning
Onbeschermde bulkuitgangsverbindingen
Beveiligde laaduitgangsverbindingen (pluggabele MCB met één pool in negatief)
Verbinding met load dist (241120.920)
Onbeschermde batterij -uitgangsverbindingen (shunt en LVBD in positief)
Beschermde batterijuitgangsverbindingen (Single Pole MCB, Shunt en LVBD op negatief)
Uitgangsbescherming in gelijkrichters/converters
|
-24 --48 VDC± 12 - ± 48 VDC+12 / +24 - +48 VDC-12 --48 VDC
- 1 (max 10 mm2) 1 (max 10 mm2) -
- - - 4 x 2 - 15 a
(Max 4 mm2))
• • • •
- - 1 2 -
(Max 10 mm)
2 x max 30 a
(Max 10 mm2) - - -
Blokkering van of zekering of zekering, kortsluiting en bescherming op hoge temperatuur
|
| Andere specificaties |
| |
Kan (1 x RJ45) |
Kan (1 x rj45) 2 x lvd
2 x zekering mislukt
1 x huidige shunt 26 mm [1.0 ”]
110 g [0,24 lbs]
|
Kan (1 x rj45) 1 x lvd
2x zekering mislukt 1 x aardefout
66 mm [2.6 "]
250 g [0,6 lbs]
|
-
73 mm [2.9 "]
165 g [0,3 lbs]
|
| Connection -terminals van het besturingssysteem |
|
|
Uitbreiding van de breedte
|
66 mm [2.6 "]
|
| Gewicht |
270 g [0,6 lbs] |
| |
| |
| Model |
Stand Alone 2-Pos 4-Pos DC/DC 1-Pos |
| Onderdeelnummer |
241120.900 241120.901 241120.902 241120.905 |
| Input -gegevens invoeren |
| Maximale spanning |
300 VAC/DC 72 VDC |
| Maximale stroom |
2 A 7 A 7 A 15 A |
| Aansluiting, schroefterminals max 2,5 mm2 |
1 x l/n/pe 1 x dc+/dc-/pe |
| Bescherming |
Individuele zekering in micropack -vermogensmodules |
| Codering (voorkomt het mengen van uitgangsspanningen) |
Ja, en alleen gelijkrichters passen bij Y, alleen DC/DC -pasvorm |
| Uitvoergegevens |
| Spanning |
12VDC, 24 VDC, 30 VDC& 48 VDC |
| Maximale stroom |
10 A 20 A 40 A 12 A |
| Aansluiting, schroefterminals max 2,5 mm2 |
2 x vout+ / vout– - - 2 x vout+ / vout– |
| Verbinding met 241120.91x bases |
- • • - |
| Outputbescherming in gelijkrichters |
Blokkering van of zekering of zekering, kortsluiting en bescherming op hoge temperatuur |
| Andere specificaties |
| Module Alarmrelaisuitgang, max 1 mm2 |
• - - • |
| Kunnen verbindingen |
- / • (3 pin)1)• (2 draad) • (2 draad) - / • (3 pin)1)
))
|
| Breedte |
44 mm [1,7 ”] 142 mm [5,6”] 231 mm [6.1 ”] 44 mm [1.7”] |
| Gewicht |
70 g [0,2 lbs] 160 g [0,4 lbs] 250 g [0,6 lbs] 78 g [0,2 lbs] |
| |
| Model |
DIN Rail Marine -filter |
| Onderdeelnummer |
241120.930 |
| Andere specificaties |
| Getwisting / verbinding |
85 - 300 VAC/DC, 0- 12.5 A / L- N (DC +/-) + PE: 2,5 mm2schroefterminals |
| Afmetingen / gewicht |
35 x 99 x 114,5 mm [1,4 x 4,1 x 4,7 ”] / 328 g [0,72 lbs] |
| |
| Alle modellen |
| Andere specificaties |
| Bedek materiaal |
Plastic V0 beoordeeld en aluminium |
| Temperatuur |
Bediening: -40 tot +65 ° C (-40 tot +149 ° F), opslag: -40 tot +85 ° C (-40 tot +185 ° F) |
| Montage |
35 mm din -rail |
| Afmetingen (H X D) |
89 mm (2U)2)x Max. 150 mm (incl. DIN -rail) mm [3,5 x 5,9 ”] |
| Ontwerpstandaarden |
| Elektrische veiligheid |
EN 60950-1: 2006+A11: 2009+A1: 2010+A12: 2011+A2: 2013, IEC 60950-1: 2013 UL 60950-1: 2014 |
|
EMC
|
EN 61000-6-1: 2019 / -2: 2019 / -3: 2007 / A1: 2011 / AC: 2012 / -4: 2019
FCC CFR47 Deel 15B Sectie 109: 2010, ETSI EN 300 386 V2.1.1: 2016
|
| Mains Harmonics |
EN 61000-3-2: 2019 |
|
Omgeving
|
ETSI EN 300 019: 2-1 (Klasse 1.2) & 2-2 (Klasse 2.3) EU 2015/863 (ROHS) & 2012/19/EU (Weee)
Normale bedrijfsomstandigheden volgens IEC 62040-5-3: 2016-clausule 4.2. Andere bedrijfsomstandigheden volgens IEC 62040-5-3: 2016-clausule 4.3, moeten worden geadviseerd
|
| Marine Compliance (EMC Klasse B) |
DNVGL-CG-0339: 2015 |
|
1) CAN -connector beschikbaar op HW Rev ≥ 2
2) Sta minimaal 1U onder en hoger toe om de luchtstroom te garanderen
|
