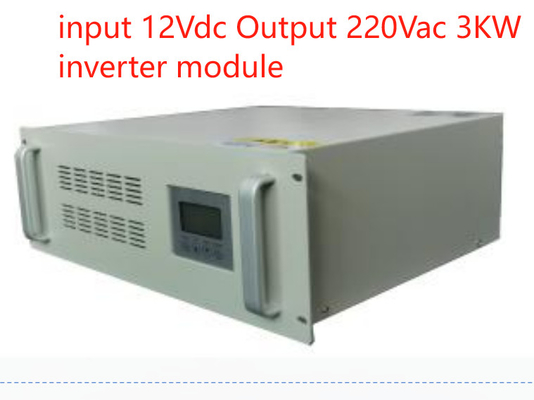

De ST-3KW-serie is een nieuwe uitbreidbare en aanpasbare pure sinusgolfinversorger.
Speciaal ontworpen voor 19 inch rack montage toepassingen op het gebied van communicatie.
Gehuisvest in een 4RU 19-inch rack chassis, is het voorzien van een nieuwe generatie dual-input oplossing met 220V AC
en 12 V gelijkstroomtoevoer.
Dit vult de kloof tussen traditionele UPS-stroomvoorzieningen en gewone pure sinusgolfinverters,
een zeer betrouwbare energiebron voor kritieke communicatiebelastingen.
Uitgerust met dubbele CPU intelligente besturingstechnologie, biedt het uitstekende prestaties.
De omvormer heeft meerdere werkwijzen, zoals netwerkmodus, energiebesparende modus en

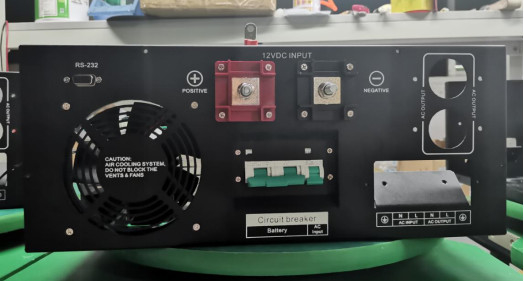

Het heeft een RS232-communicatiepoort

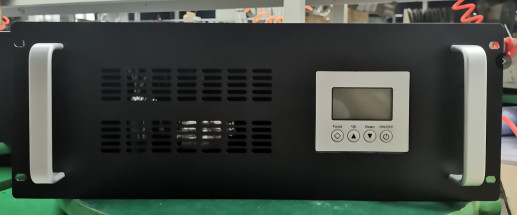

Het LCD-scherm toont in realtime de apparatuurparameters
en operationele status duidelijk.
Het apparaat is voorzien van een reeks beschermende functies, waaronder korte belasting bescherming, overbelasting bescherming,
bescherming tegen overspanning/onderspanning van de batterij, bescherming tegen overstroom en bescherming tegen overtemperatuur.
Het heeft ook een onderhoudsbypass en DC back-up optie.
een stabiele en hoogwaardige wisselstroomvoorziening en een naadloze omzetting tussen wisselstroom- en gelijkstroombronnen,
met een schakeltijd van minder dan 6 ms wordt bereikt door een ingebouwde statische schakelaar.
Hoofdkenmerken:
Standard 19 Rackmount 4RU Chassis;
True sine wave output (T.H.D < 3%);
¢ Parameter van de LCD-scherm in realtime, status van de bediening
¢ op een oogopslag duidelijk;
- Dual CPU intelligente besturingstechnologie, uitstekende prestaties;
De netmodus/energiebesparende modus/batterijmodus kan worden ingesteld, de toepassing is flexibel;
- RS232-communicatiepoort;
Power-on self-test, Soft output start,Start auto restart while Ac or Dc is recovering;
¢ Automatische schakelfunctie: DC naar AC, AC-bypass, minder dan 6 ms;
¢ Real-time monitoring van de werking van het systeem,Audible en visuele alarm;
Record the historical alarm message and can be queried;
- Built-in spanningsregelaar Stabiliseer wisselspanning;
Onderhoudsbypass / DC beschikbaar;
Bescherming tegen korte belasting, overbelasting, batterij over/onderspanning
Parameters:
| Technische gegevens |
| Model |
TF12/220-3000 W |
| Invoer |
| AC-invoerspanning |
170 ~ 270 VAC (220 V)Norm) |
| AC-sluiters |
13.63A MCB |
| Inlaatspanning van de batterij |
12Vdc |
| Batterijspanningsbereik |
10-15Vdc |
| Inlaatbreker van de batterij |
250@MCB |
| Koeling |
Krachtkoeling |
| DC-invoerstroom |
300A Max |
| Uitgangsfrequentie |
50 Hz±0,1% |
| Uitvoer |
| Nominale uitvoercapaciteit |
3000 W |
| Nominale uitgangsspanning |
220VAC (omvormermodus) |
| Nominale uitgangsstroom |
13.63A |
| Uitgangsspanningsbereik |
220Vac ((Tolerantie ± 5% @omvormermodus) |
| AC-uitgangspoort |
NEMA L5-30R*2 |
| Productie-efficiëntie |
85~90% (omvormermodus) |
| Uitgangsfrequentie |
50 Hz |
| Frequentiebereik |
47 tot en met 53 Hz |
| Uitgangsgolf |
Pure sinusgolf |
| THD |
≤ 3% (lijnbelasting) |
| Schakeltijd (door over te stappen naar de omvormermodus) |
≤ 6 ms (met belasting) |
| Beschermingsfunctie |
| AC onder spanningsschakelaarbescherming |
≤ 170Vac (terugspanning ≥ 10Vac) |
| AC-over-spanningsschakelaar bescherming |
≥ 280 AC |
| Overkoeling |
Ja (automatische schakelaar) |
| Batterij onder spanningsbeschermingspunt |
≤ 85 |
| Batterijlaagspanningsalarm |
12.6±0.5 |
| OUitvoer Overstroombescherming |
| Overbelastingcapaciteit |
Ga door met werken 30s @ overbelasting 110% ~ 120% |
| Overbelastingcapaciteit |
Blijf werken 300 ms @ overbelasting 160% |
| Bescherming tegen overtemperatuur |
- Ja, dat klopt. |
| Kortsluitingsbescherming |
Ja (niet testen onder AC Connect) |
| Bescherming van de omgekeerde aansluiting |
- Ja, dat klopt. |
| Output OVP |
≥ 140 VAC ((omvormermodus) |
| Uitgangslaagspanningsalarm |
≤ 85 VAC (invertermodus) |
| Veiligheid en EMC |
| Dielectrische sterkte ((AC-chassis) |
3500Vdc/10mA/1min. Geen flits, geen storing, geen boog (alleen AC-invoerprioriteit) |
| Dielectrische sterkte ((DC-chassis) |
750Vdc/10mA/1min. Geen flits, geen storing.
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 en IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| Uitvoering van de milieutest |
| Omgevingstemperatuur. |
0~ +40°C |
| Hoogtemperatuur |
40±2°C (nominale belasting 24 uur) |
| Laagtemperatuurwerking |
0 ± 2°C (nominale belasting 24 uur) |
| Hoogtemperatuuropslag |
50 ± 2 °C, 24 uur |
| Lagering bij lage temperatuur |
- 150 ± 2 °C, 24 uur |
| Vochtigheid |
0~90%, geen condensatie van vocht |
| Operatiehoogte (m) |
Hoogte Vol vermogen tot 2000 m. -2% / 100 m, maximale hoogte 5000 m |
| Communicatie |
| Rs 232 |
- Ja, dat klopt. |
| LCD-display |
|
LCD-status
|
In- en uitgangsspanning, frequentie, uitgangsstroom, tijd, belasting, enz.
|
|
Status van de omvormer
|
Normale hoofdkoppelingen, normale omvormer, batterij Onderspanning en uitgangsoverdracht, enz.
|
| METING |
| Grootte W*D*H(mm) |
484*452*176 mm |
(op maat gemaakt, kleuren kunnen grijs of blauw zijn)
