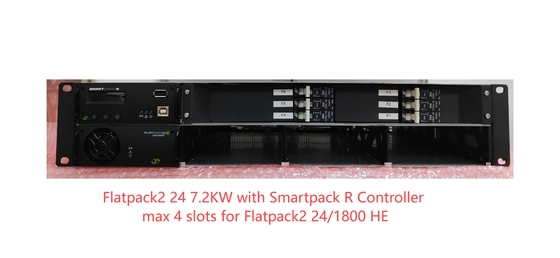

| Model |
24/1800 HE |
| Deelnummer |
241115.205 |
| Invoergegevens |
| Spanning (nominale) |
van de soort gebruikt voor de vervaardiging van motorvoertuigenAirconditioning/ 185 - 300 VD.C. |
| Spanning (bereik) |
85 - 300 VAirconditioning/ 85 - 300 VD.C. |
| Frequentie |
45 - 66 Hz, 15-18,5 Hz1) / 0 Hz |
| Stroom (maximaal) @ nominale invoer, volle belasting |
11.25 AD.C. |
| Vermogensfactor |
0.99 (@ 50-100% belasting) |
| THD (@ 230 V)Airconditioning) |
< 4 % (@ volle lading) |
| Bescherming |
Afsluiting bij VINis buiten bereik |
| OUTPUT DATA |
| Spanning (standaard) |
26.75 VD.C. |
| Spanning (instelbaar bereik) |
210,75 - 28,8 VD.C. |
| Maximaal vermogen, nominale invoer |
1800 W |
| Maximaal vermogen, niet-gegradeerd @VIN= 85 VD.C. |
750 W |
| Maximale stroom, @VUit≤ 24 VD.C. |
75 A |
| Ophoudtijd, standaardspanning en belasting van 1000 W |
20 ms, VUit> 21 VD.C. |
| Huidig delen |
± 5% van de maximale stroom van 10 tot 100% belasting |
| Statische spanningsregeling (10-100% belasting) |
±0,5% van 10 tot 100% belasting en aangeleverd vermogen niet beperkt door zonnepanelen |
| Dynamische spanningsregeling |
± 5,0% voor 10-90% of 90-10% belastingvariatie, regeltyd < 50 ms |
| Ripple |
< 250 mVPP, 30 MHz bandbreedte |
| Psophometrisch lawaai |
< 2 mVRMS |
| Bescherming |
Overspanningssluiting, kortsluitproof, hoge temperatuur, hot plug-in inrush current limiting |
| Andere specificaties |
| Maximale efficiëntie |
95 % |
| Isolatie |
3 kVAirconditioningInvoer en uitgang, 1,5 kVAirconditioningInvoergrond, 0,5 kVD.C.¥ uitgangsgrond |
| Alarmen (rode LED) |
Afsluiting van het elektriciteitsnet bij lage spanning, afsluiting bij hoge en lage temperatuur, fout met de rectificator, uitsluiting van de uitgang bij overspanning, fout met de ventilator, alarm voor lage spanning, fout met de CAN-bus |
| Waarschuwingen (gele LED) |
Rectificator in stroomvermindering modus, Remote batterij stroomlimiet geactiveerd, Invoerspanning buiten bereik, knipperend bij overspanning |
| Normaal (groene LED) |
In- en uitgang OK |
| MTBF (Telcordia SR-332 Iss.I methode III (a)) |
> 300 000 (@ Tomgeving: 25 °C) |
| Werktemperatuur (5-95% RH zonder conditie) |
- 40 - 75 ° C [-40 - 167 ° F ] |
| Maximaal uitgangsvermogen boven temp / tot |
45°C [+113°F] / 1200W |
| Bergingstemperatuur |
-40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 - 99% RH niet-condenserend |
| Afmetingen [WxHxD] / Gewicht |
109 x 41,0 x 327 mm [4,25 x 1,61 x 13 ¢] / 1,950 kg [4,3 lbs] |
| Ontwerpstandaarden |
| Elektrische veiligheid |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
| EMC |
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010
IEC 61000-6-5:2015, EN 300 386:v2.1.1, FCC CFR 47 Deel 15:2008
|
|
Milieu
|
ETSI EN 300 019: 2-1 (klasse 1.2) & 2-2 (klasse 2.3) 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Andere bedrijfsomstandigheden overeenkomstig IEC 62040-5-3:2016 clausule 4.3, moet worden geadviseerd
|
| 1) Maximaal vermogen verminderd tot 1000W @ 230Vac & 16 2/3Hz-invoer |
