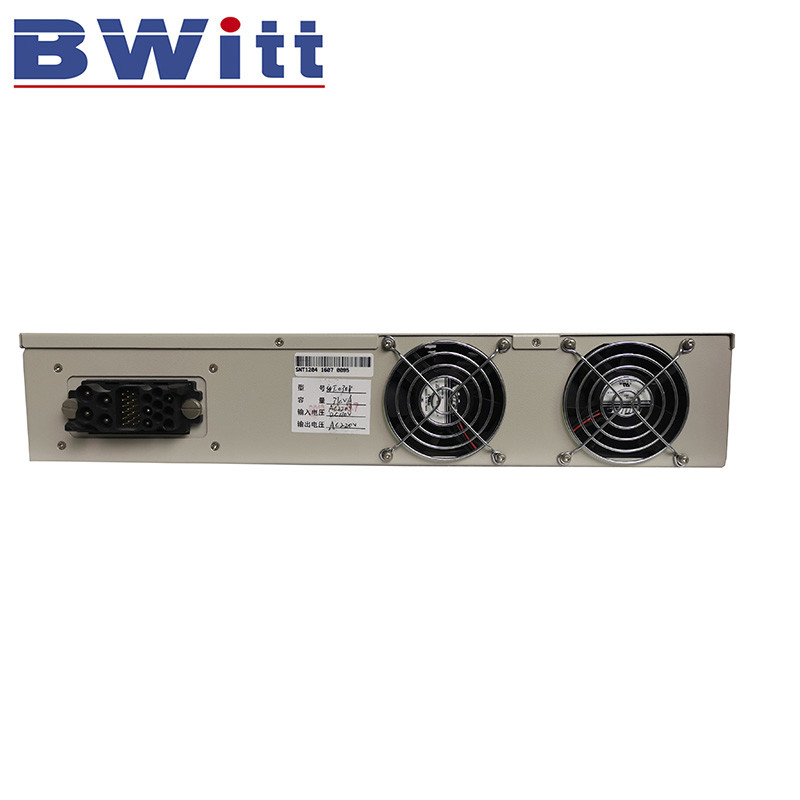

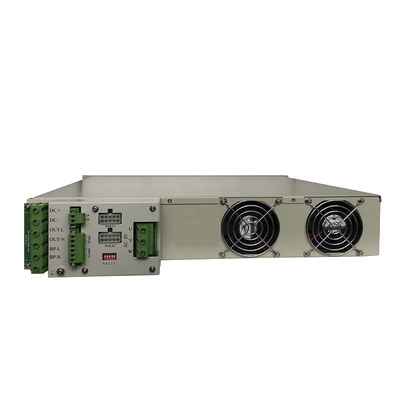

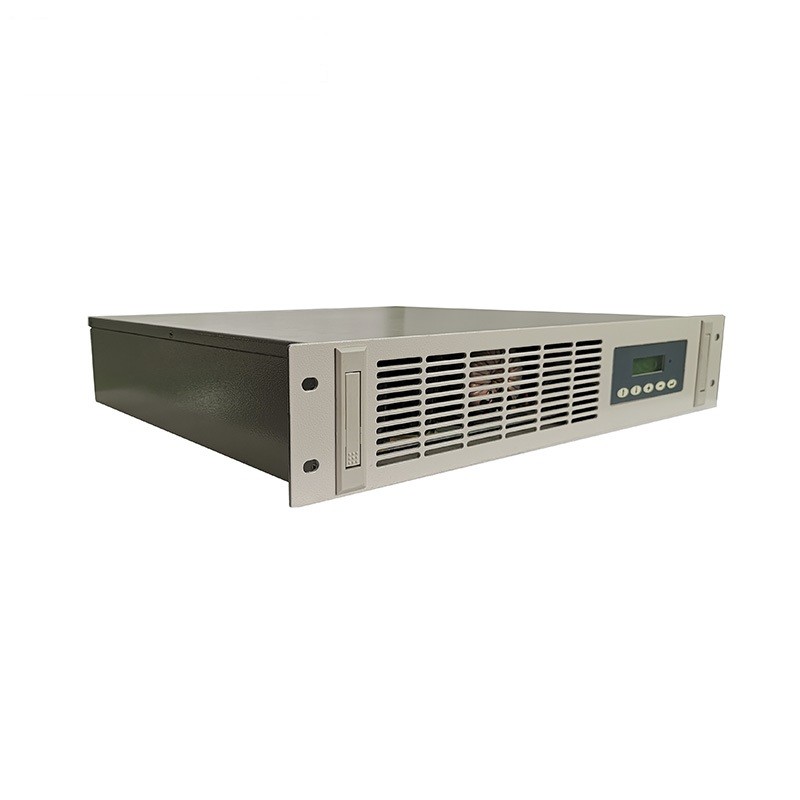

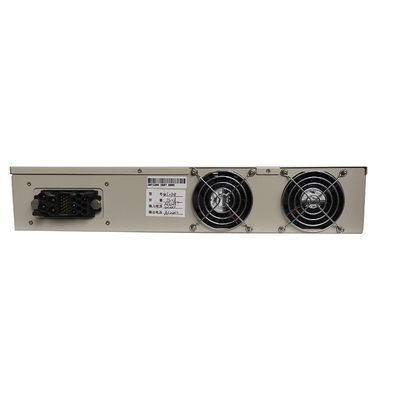

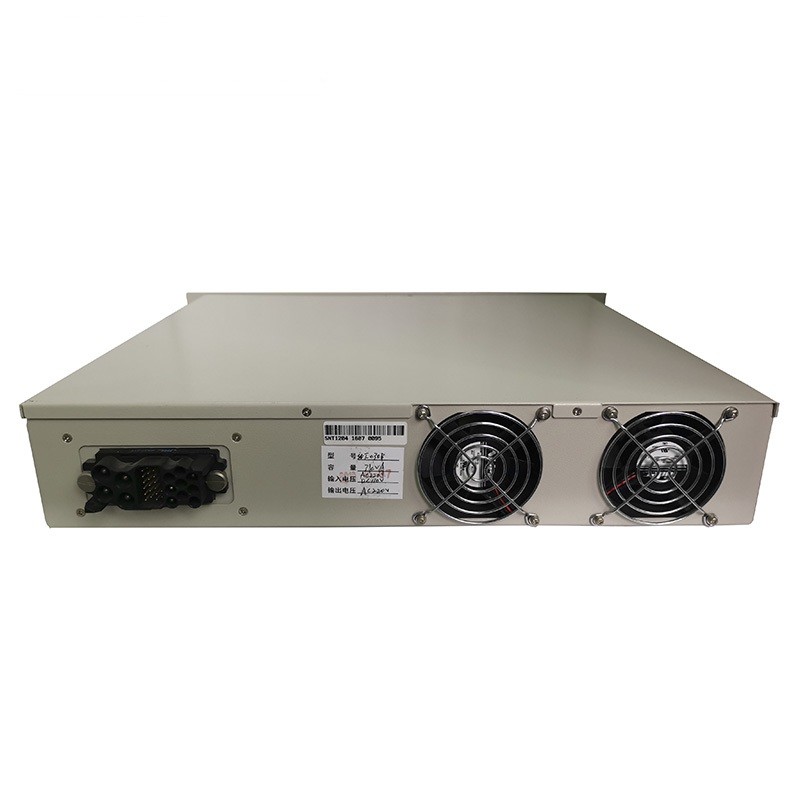

BWT-DT2000 parallelle omvormer speciaal ontworpen voor de toepassing van betrouwbaarheid en kosteneffectieve & hoge veiligheid voeding.Het maakt gebruik van volledige (elektrische) isolatie-omvormers om gelijkstroom om te zetten in hoogwaardige zuivere sinusvormige wisselstroom (AC),Rack mount type gemakkelijk te installeren in de kast.
Het heeft de voordelen van eenvoudige bediening, laag geluid, geen vervuiling, realtime dataverwerving en communicatie op afstand.biedt gemak voor de gebruikers van het systeem om netwerkbeheer en afstandsbewaking te implementerenDe omvormer is niet alleen geschikt voor het energie- en communicatieveld, maar is ook geschikt voor andere plaatsen waar een hoge kwaliteit aan stroomvoorziening vereist is.
Kenmerken
De 32-bits digitale DSP-besturingstechnologie zorgt ervoor dat de lijn eenvoudig beheerst kan worden.betrouwbaar en snel reageren op veranderingen in de externe omgeving.
Parallelle omvormers van de BWT-DT2000-serie gebruiken SPWM-pulsbreedte-modulatietechnologie en geven pure sinusvormige golven met een stabiele frequentie, stabiele spanning, geluidsfiltering en lage vervorming.
Parallelle omvormers van de BWT-DT2000-serie hebben een sterke draagcapaciteit en een ingebouwde bypassschakelaar, wat de continuïteit en betrouwbaarheid van de stroomvoorziening voor omvormers verbetert.
Parallelle omvormers van de BWT-DT2000-serie gebruiken geavanceerde technologie voor ruisonderdrukking met teruginspuiting bij gelijkstroominvoer en interfereren niet met andere communicatieapparatuur die een gelijkstroomtoevoer deelt.AC-invoer gebruikt meerdere filters om de storing van het gemeentelijk elektriciteitsnet te elimineren en aan de vraag van de belangrijkste AC-voeding in het applicatiesysteem te voldoen.
Parallelle omvormers van de BWT-DT2000-serie kunnen flexibel worden ingesteld op AC-hoofdtoevoer en DC-hoofdtoevoer (via LCD-schermveldinstelling)
Bij storing van de buzzeralarm kan de parallelomvormer van de BWT-DT2000-serie worden afgesloten door middel van een sluitingssleutel
BWT-DT2000 serie parallelle omvormer stroomvoorziening ontwerp is perfect, waardoor DC in de staat van start te sluiten, automatisch overschakelen naar stroom bypass, niet van invloed op de belasting van de stroomvoorziening,gemakkelijk voor onderhoud en vervanging van batterijen;
Communicatiemodus RS485, Modbus protocol.
Specificatie
| Productvorm |
Nominaal vermogen |
1 KVA |
2 kVA |
3 KVA |
5 kVA |
6 kVA |
8 KVA |
10 KVA |
| Afmetingen(Breedte × hoogte × diepte)(mm) |
19"2U |
19"2U |
19"3U |
| 490 × 88 × 385 |
490 × 88 ×392 |
540×132×405 |
| Invoerparameter |
DC-invoerspanning |
220VDC |
| DC-invoerbereik |
92～142VDC/185～285VDC |
| AC-invoerstroom |
4.55A |
9.1A |
13.6A |
22.7A |
27.3A |
36.3A |
45.5A |
| Invoerbereik voor omzeiling |
176～264VAC |
| Bijpass-schakeltijd |
Elektronisch type<5 ms(externe)
Mechanisch type<20 ms
|
Elektronisch type<5 ms(externe)Mechanisch type<30 ms |
| AC-uitgang |
Nominale uitgangsspanning |
220VAC |
| Nominale uitgangsfrequentie |
50 Hz |
| Beperking van de belasting |
< 1% |
| Frequentie nauwkeurigheid |
< 0,1% |
| piekfactor |
3:1 |
| Vervorming van de golfvorm |
Weerstand bij volle belasting<3%,niet-lineaire volle lading<5% |
| Dynamische reactie |
Transitieve spanningsbereik<3%,tijd tot herstel van de voorbijgaande reactie≤60 ms(belasting van 0 tot 100) |
| Parallelle ongelijke stroom |
< 3% nominale RMS-stroom |
| Overbelastingcapaciteit |
Laadstroom<105%, continu werk
Laadstroom 105～125%, continu werk 10 minuten uitschakelen
Laadstroom 125～150%,continu werk na 1 minuten uitschakelen
Laadstroom>150%,na 20 ms uitschakeling
|
| Beschermingsfunctie |
Invoerverbindingsbescherming, invoer onder spanning en overspanning, uitgangsoverbelastingbescherming, uitgangskortsluitingsbescherming, overtemperatuurbescherming |
| Communicatie |
Communicatie-interface |
RS485 |
| Werkomgeving |
Isolatievermogen |
2KVac,1 minuut. |
| Ruis (1 m) |
< 45 dB |
| Werktemperatuur van de omgeving |
- 10～50°C |
| Transport- en opslagtemperatuur |
-40～70°C |
| Relatieve luchtvochtigheid |
0～90%, geen condensatie |
| Relatieve hoogte (M) |
≤ 3000 m,1500～3000 m, 1% daling van de output voor elke 100 m toename |
