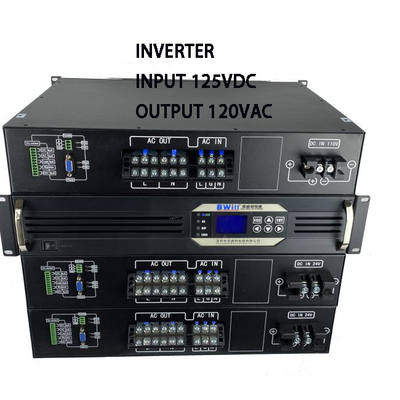

De pure sinusgolf DT-1000 Series omvormers zijn BWITT's nieuwe uitbreiding
aanpasbare omvormer. Deze serie is een professionele 19” rack-behuizing met een
breed scala aan opties om aan toepassingen te voldoen.
Beschrijving:
Deze type rackmount-omvormer met een nieuwe generatie dual-input omvormeroplossing
ontworpen voor het gebied van communicatietoepassingen, die geschikt is voor de hoge
betrouwbaarheid van het communicatiesysteem. De oplossing is uitgerust met 230V AC-voeding
en 24V DC-voeding, die de kloof tussen de traditionele UPS-voeding
en gemeenschappelijke pure sinusgolf-omvormeroplossingen opvult.
Het gebruikt een nieuw ontwerpstructuur die gebruikers helpt Pure, stabiele en duurzame AC te leveren
stroom voor kritieke belastingen, en heeft dezelfde hoge betrouwbaarheid als het AC-voedingssysteem.
De ontwerpkenmerken van de speciale communicatie pure sinusgolf-omvormer zorgen voor
de naadloze conversie tussen de AC- en DC-voeding, vrijwel geen conversie
vertraging, en ingebouwde statische schakelaar.
Belangrijkste kenmerken:
Standaard 19” Rack mount 2 RU Chassis;
Echte sinusgolfuitgang (T.H.D < 3%)；
Groot 128*64 digitaal LCD-scherm met gegevensinformatie, 4 led-scherm dat werkt;
5 Routes Droog contact voor systeem (DC-ingangsfout, AC-ingangsfout, overbelasting
informatie, bypass-informatie en uitgangsfout)；
RS232 en RS485 & Optionele SNMP-communicatiepoort；
Zelftest bij inschakelen, Zachte uitgangsstart, Automatisch opnieuw opstarten terwijl AC of DC herstelt;
Automatische schakelfunctie: DC naar AC, AC-bypass, minder dan 5 ms;
Real-time monitoring van de systeemwerkstatus, Hoorbaar en visueel alarm;
Registreer het historische alarmbericht en kan worden opgevraagd;
Ingebouwde spanningsregelaar Stabiliseer AC-spanning;
Onderhoudsbypass / DC beschikbaar;
Bescherming: Kortsluitbeveiliging, overbelastingsbeveiliging, batterij over/onderspanningsbeveiliging
bescherming, overstroom, overtemperatuur;
Toepassing:
Alle bedrijfskritische toepassingen en alle soorten AC-belastingen.
Het ontwerp is modulair en schaalbaar met hot-swappable
omvormermodules die een lage Mean Time to Repair garanderen
vermindering van servicekosten en voldoet aan de veranderende
behoeften voor toekomstige uitbreiding.
Parameters:
| Model |
BWT125/120-1KVA
BWT125/120-3KVA
|
BWT125/120-2KVA |
BWT125/120-3KVA |
| INGANG |
| Batterij-ingangsspanning |
125Vdc |
| Batterijspanningsbereik |
100-150Vdc |
| DC-ingangsstroom |
10A Max |
20A Max |
30A Max |
| Bypass-ingangsspanning |
120VACNorm
66.6A Max
|
| Bypass-spanningsbereik |
100-140VAC
30A Max
50A Max
60AMax
|
| AC-ingangsfrequentie |
60Hz |
| Frequentiebereik |
43~67Hz |
| PF |
>0.8 |
| UITGANG |
| Uitgangscapaciteit |
1000VA |
2000VA |
3000VA |
| Nominale uitgangscapaciteit |
800W |
1600W |
2400W |
| Nominale uitgangsspanning |
120VAC (Omvormermodus)- |
| Nominale uitgangsstroom |
6.67A |
13.3A |
20A |
| Uitgangsspanningsbereik |
120Vac (Tolerantie ±1.5% @Omvormermodus) |
| Uitgangsefficiëntie |
≥85% (Omvormermodus) |
| Uitgangsfrequentie |
60Hz |
| Uitgangsgolf |
Pure Sinus |
| THD |
≤3% (Lijnbelasting) |
| Schakeltijd (Bypass naar omvormermodus) |
≤5ms (Met belasting) |
| BESCHERMENDE FUNCTIE |
| AC Onder Vol. Schakelbeveiliging |
≤90Vac (Terugslagspanning≥10Vac) |
| AC over Volt. Schakelbeveiliging |
≥140AC |
| Over-Temperatuur |
Ja (Automatische schakelaar) |
| BAT. onder vol. beschermingspunt |
≤90 |
| Batterij laagspanningsalarm |
90±0.5 |
| Batterij overspanningsbeveiligingspunt |
≥155VDC |
| Batterij overspanningsherstel punt |
≥145VDC |
|
Koeling
|
2*Ventilatoren
4*Ventilatoren
|
2*Ventilatoren |
4*Ventilatoren |
| Temp.Control@ Binnentemp.>45℃ & Snelheid Volgens de uitgangscapaciteit@ Uitgangscapaciteit >50% |
| UITGANG OVER STROOMBESCHERMING |
| Overbelastingscapaciteit |
Blijf werken @overbelasting 110% |
| Overbelastingscapaciteit |
Blijf 60s werken @ overbelasting 110%~130% |
| Overbelastingscapaciteit |
Blijf 10s werken @overbelasting >150% |
| Over Temp. Bescherming |
Ja |
| kortsluitbeveiliging |
Ja (Niet testen onder AC Connect) |
| Omgekeerde verbindingsbeveiliging |
Ja |
| Uitgang OVP |
≥144VAC (Omvormermodus) |
| Uitgang laagspanningsalarm |
≤88VAC (Omvormermodus) |
| VEILIGHEID EN EMC |
| Diëlektrische sterkte (AC-Chassis) |
3500Vdc/10mA//1min .Geen overslag, geen storing, geen boog (Alleen AC-ingang prioriteit) |
| Diëlektrische sterkte (DC-Chassis) |
750Vdc/10mA/1min. Geen overslag, geen storing
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 en IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| OMGEVINGSTEST PRESTATIES |
| Omgevingstemperatuur |
-20~ +50℃ |
| Werking bij hoge temperatuur |
50±2℃ (nominale belasting 24H) |
| Werking bij lage temperatuur |
-20±2℃ (nominale belasting 24H) |
| Opslag bij hoge temperatuur |
80±2 ℃,24H |
| Opslag bij lage temperatuur |
-40±2℃,24H |
| Vochtigheid |
0~90%, Geen condensatie van vocht |
| Bedrijfshoogte (m) |
Hoogte Volledig vermogen onder 2000m. >2000m vermindering -2% / 100m, max hoogte 5000m |
| COMMUNICATIE |
| Rs232 & Rs485 |
Ja |
| SNMP |
Optioneel |
| Droog contact |
5 groepen |
| LCD-SCHERM |
|
LCD-status
|
Ingangs- en uitgangsspanning, frequentie, uitgangsstroom, temp., belasting, LOGO etc.
|
|
Omvormerstatus
|
Normaal net, Normale omvormer, Batterij onderspanning en uitgangsoverbelasting etc.
|
| METING |
| Afmeting B*D*H(mm) |
482*347*88mm |
482*430*88mm |
| Gewicht |
11.5KG |
15KG |
