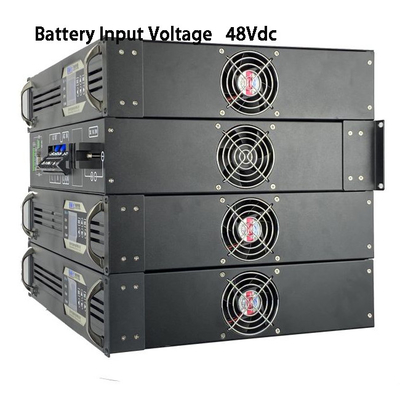

De zuivere sinusomvormers uit de DT-1000-serie zijn de nieuwe uitbreidingen van BWITT
omvormer aanpassen. Deze serie is een professionele 19” rackbehuizing met een
Breed scala aan opties voor verschillende toepassingen.
Beschrijving:
Dit type rackmontageomvormer met een nieuwe generatie omvormeroplossing met dubbele ingang
ontworpen voor het gebied van communicatietoepassingen, die geschikt is voor de hoge
betrouwbaarheid van het communicatiesysteem. De oplossing is uitgerust met 230V AC-voeding
voeding en 24V DC-voedingsingang, die de kloof tussen de traditionele UPS-voeding opvult
oplossingen voor omvormers met zuivere sinusgolf en gangbare oplossingen.
Het maakt gebruik van een nieuwe ontwerpstructuur die gebruikers helpt om een zuivere, stabiele en duurzame AC te leveren
stroom voor kritische belastingen en heeft dezelfde hoge betrouwbaarheid als het AC-voedingssysteem.
De ontwerpkenmerken van de speciale communicatie-zuivere sinusomvormer zorgen voor
de naadloze omzetting tussen de AC- en DC-voeding, vrijwel geen omzetting
vertraging en bouw de statische schakelaar in.
Belangrijkste kenmerken:
Standaard 19” rackmontage 2 RU-behuizing;
Echte sinusgolfuitgang (THD < 3%)；
Groot 128*64 digitaal LCD-scherm met gegevensinformatie, 4 werkende led-displays;
5 Routes Droog contact voor systeem (DC-ingangsfout, AC-ingangsfout, overbelasting
informatie, bypass-informatie en uitvoerfout)；
RS232 en RS485 & optionele SNMP-communicatiepoort；
Zelftest bij inschakelen, zachte uitgangsstart, automatische herstart terwijl wissel- of gelijkstroom herstelt;
Automatische schakelfunctie: DC naar AC, AC-bypass, minder dan 5 ms;
Realtime bewaking van de systeemstatus, hoorbaar en visueel alarm;
Registreer de historische alarmmelding en deze kan worden opgevraagd;
Ingebouwde spanningsregelaar Stabiliseert de wisselspanning;
Onderhoudsbypass/DC beschikbaar;
Bescherming: Kortsluitbeveiliging, overbelastingsbeveiliging, over-/onderspanning van de accu
bescherming, overstroom, overtemperatuur;
Sollicitatie:
Alle bedrijfskritische toepassingen en alle soorten AC-belastingen.
Het ontwerp is modulair en schaalbaar met hot-swappable
invertermodules die zorgen voor een lage gemiddelde reparatietijd
verlaging van de servicekosten en voldoet aan de veranderende
behoeften voor toekomstige uitbreiding.
Parameters:
| Model |
ZWT48/230-1KVA |
| INVOER |
| Batterij ingangsspanning |
48V gelijkstroom |
| Batterijspanningsbereik |
42-58V gelijkstroom |
| DC-ingangsstroom |
Maximaal 23,8A |
| Bypass-ingangsspanning |
230Vac Normaal |
| Bypass-spanningsbereik |
170~270V wisselstroom |
| AC-ingangsfrequentie |
50Hz |
| Frequentiebereik |
43~67Hz |
| PF |
>0,8 |
| UITVOER |
| Uitvoercapaciteit |
1000VA |
| Nominale uitgangscapaciteit |
800W |
| Nominale uitgangsspanning |
230VAC (omvormermodus) |
| Nominale uitgangsstroom |
3.47A |
| Uitgangsspanningsbereik |
230Vac (tolerantie ±1,5% @omvormermodus) |
| Uitvoerefficiëntie |
≥85% (Inverter-modus) |
| Uitgangsfrequentie |
50Hz |
| Uitgangsgolf |
Zuivere sinusgolf |
| THD |
≤3% (Lijnbelasting) |
| Schakeltijd (Bypass naar invertermodus) |
≤5ms (met belasting) |
| BESCHERMENDE FUNCTIE |
| AC-onderspanningsschakelaarbeveiliging |
≤176Vac (spelingsspanning ≥10Vac) |
| AC overspanningsbeveiliging |
≥264AC |
| Te heet |
Ja (automatisch schakelen) |
| Beschermingspunt voor onderspanning van de accu |
≤40VDC |
| Alarm voor lage batterijspanning |
43VDC±0,5 |
| Beschermingspunt tegen overspanning van de batterij |
≥60VDC |
| Herstelpunt van overspanning van de batterij |
≤57VDC |
| Uitgangsbeveiliging tegen overstroom |
| Overbelastingscapaciteit |
Blijf 60s werken@100%<belasting<120% |
| Overbelastingscapaciteit |
Blijf 10 seconden werken@121%<Belasting<150% |
| Oververhittingsbeveiliging |
Ja |
| kortsluitingsbeveiliging |
Ja (niet testen onder AC Connect) |
| Bescherming tegen omgekeerde verbinding |
Ja |
| Uitvoer OVP |
≥264VAC (omvormermodus) |
| Uitgang laagspanningsalarm |
≤176VAC (omvormermodus) |
| VEILIGHEID EN EMC |
| Diëlektrische sterkte (AC-chassis) |
3500Vdc/10mA//1min. Geen overslag, geen doorslag, geen boog (alleen AC-ingangsprioriteit) |
| Diëlektrische sterkte (DC-Chassis) |
750Vdc/10mA/1min. Geen flashover, geen storing
|
| LVD |
EN 60950-1 |
| EMC/EM ik |
EN 61000-6-3;EN 61000-6-1; IEC 61000-6-2 en IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| PRESTATIES VAN OMGEVINGSTESTS |
| Omgevingstemperatuur |
-20~ +50℃ |
| Koeling |
2*Ventilatoren |
| Werking bij hoge temperaturen |
50±2℃ (nominale belasting 24H) |
| Werking bij lage temperaturen |
-20±2℃ (nominale belasting 24H) |
| Opslag bij hoge temperaturen |
80±2 ℃,24 uur |
| Lage temperatuur opslag |
-40±2℃,24 uur |
| Vochtigheid |
0~90%, geen condensatie van vocht |
| Bedrijfshoogte (m) |
Hoogte Volledig vermogen tot 2000m. Derating -2% / 100m, maximale hoogte 5000m |
| COMMUNICATIE |
| Rs232 en Rs485 |
Ja |
| SNMP |
Optioneel |
| Droog contact |
5 groep |
| LCD SCHERM |
|
LCD-status
|
Ingangs- en uitgangsspanning, frequentie, uitgangsstroom, temperatuur, belastingspercentage, LOGO enz.
|
|
Omvormerstatus
|
Normaal net, normale omvormer, accu-onderspanning en uitgangsoverbelasting etc.
|
| METING |
| Afmetingen B*D*H(mm) |
482mm *347mm *88mm (2RU) |
| Gewicht |
11,5 kg |
