De zuivere sinusgolf DT-1000 serie omvormers zijn BWITT nieuwe uitbreiden
Deze serie is een professionele 19 ′′ rack behuizing met een
een breed scala aan opties voor toepassingen.
Beschrijving:
Dit type Rack Mount Inverter met een nieuwe generatie van dubbele input inverter oplossing
Het is ontworpen voor het gebied van communicatie toepassingen, die geschikt is voor de hoge
de betrouwbaarheid van het communicatiesysteem.
stroomvoorziening en 24V gelijkstroom Input, die de kloof tussen de traditionele UPS stroom
Verschaffing en gemeenschappelijke zuivere sinusgolfinverteroplossingen.
Het maakt gebruik van een nieuwe ontwerpstructuur die gebruikers helpt om Pure, stabiele en duurzame AC
de stroomvoorziening voor kritieke belastingen en heeft dezelfde hoge betrouwbaarheid als de stroomvoorziening van het wisselstroomnet.
De ontwerpkenmerken van de speciale communicatie pure sinusgolfinversorger zorgen ervoor
de naadloze conversie tussen de AC- en DC-stroomvoorziening, bijna geen conversie
vertraging, en bouw in de statische schakelaar.
Hoofdkenmerken:

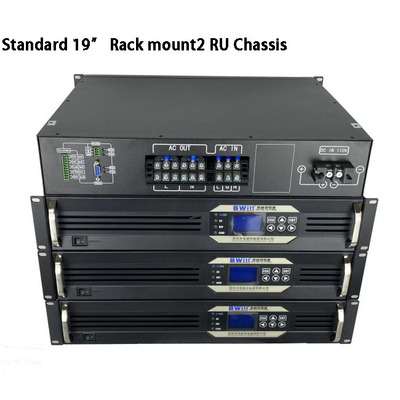

standaard 19 ′ Rackmount2 RU Chassis;
Echte sinusgolf-uitgang (T.H.D. < 3%);
Een groot 128*64-digitaal LCD-display met gegevensinformatie,4 een werkend led-display;
5 Routes Droog contact voor het systeem (DC-invoerfout, AC-invoerfout, overbelasting)
informatie, bypass-informatie en uitgangsfout);
RS232 en RS485 & optioneel SNMP-communicatiepoort;
Zelfstest met aansturing, zachte start van de uitslag, automatische herstart van het apparaat terwijl AC of Dc hersteld wordt;
Automatische schakelfunctie: DC naar AC, AC-bypass, minder dan 5 ms;
Monitoring in realtime van de bedrijfsstatus van het systeem,Audible en visuele alarmering;
Het historische alarmbericht wordt geregistreerd en kan worden opgevraagd;
Built-in spanningsregelaar Stabiliseren wisselspanning;
Onderhoudsbypass /DC beschikbaar;
Bescherming:Bescherming tegen kortslag, overbelasting, batterij over/onderspanning
bescherming tegen overstromingen en temperaturen;
Toepassing:
Alle bedrijfskritische toepassingen en alle soorten AC-belastingen.
Het ontwerp is modulair en schaalbaar met hot- swappable
invertermodules die zorgen voor een lage gemiddelde reparatietijd
De Commissie heeft in het kader van haar programma's voor de ontwikkeling van de
de behoeften voor toekomstige uitbreiding.
Parameters:
| Technische gegevens |
| Model |
BWT24/230-1KVA |
BWT24/230-2KVEen |
BWT24/230-3KVA |
| Invoer |
| Inlaatspanning van de batterij |
24Vdc |
| Batterijspanningsbereik |
21-29Vdc |
| DC-invoerstroom |
45.45A max. |
90.9A Max. |
136.4A Max. |
| Inlaatspanning van de omleiding |
230VacNorm |
| Bijpassspanningsbereik |
100-140VAC
)
|
| AC-invoerfrequentie |
50 Hz |
| Frequentiebereik |
43 ~ 67 Hz |
| PF |
> 0.8 |
| Uitvoer |
| Productiecapaciteit |
1000VA |
2000VA |
3000VA |
| Nominale uitvoercapaciteit |
800 W |
1600 W |
2400 W |
| Nominale uitgangsspanning |
230 VAC (omvormermodus) |
| Nominale uitgangsstroom |
3.47A |
6.95A |
10.43A |
| Uitgangsspanningsbereik |
230Vac ((Tolerantie ±1,5% @omvormermodus) |
| Productie-efficiëntie |
≥ 85% (omvormermodus) |

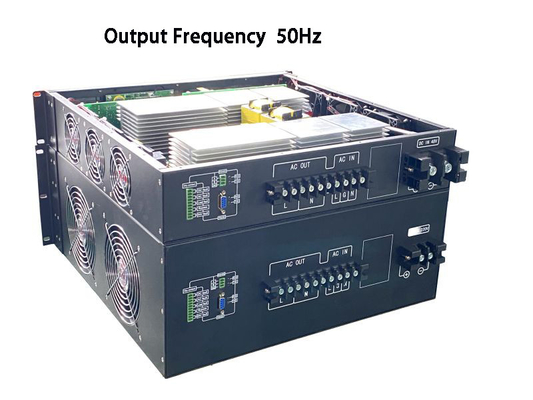

| Uitgangsfrequentie |
50 Hz |
| Uitgangsgolf |
Pure sinusgolf |
| THD |
≤ 3% (lijnbelasting) |
| Schakeltijd (door over te stappen naar de omvormermodus) |
≤ 5 ms (met belasting) |
| Beschermingsfunctie |
| AC onder spanningsschakelaarbescherming |
≤ 180 VAC (terugspanning ≥ 5 VAC) |
| AC-over-spanningsschakelaar bescherming |
≥ 280VAC |
| Overkoeling |
Ja (automatische schakelaar) |
| Batterij onder spanningsbeschermingspunt |
≤ 20VDC |
| Batterijlaagspanningsalarm |
21VDC±0.5 |
| Batterijoverspanningsbeschermingspunt |
≥20VDC |
| Batterijoverspanningsherstelpunt |
≤ 29VDC |
| Koeling |
2 Fans |
2 Fans |
4 Aanhangers |
| Temp.Control@ Inner Temper.>45°C & snelheid Volgens de uitgang Capaciteit@ Uitgang Capaciteit >50% |
| OUTPUT OVER CURRENT PROTECTIE |
| Overbelastingcapaciteit |
Ga door met werken 60s@ overbelasting110% ~ 130% |
| Overbelastingcapaciteit |
Blijf werken 10s@overbelasting > 150% |
| Bescherming tegen overtemperatuur |
- Ja, dat klopt. |
| Kortsluitingsbescherming |
Ja (niet testen onder AC Connect) |
| Bescherming van de omgekeerde aansluiting |
- Ja, dat klopt. |
| Output OVP |
≥ 288VAC ((omvormermodus) |
| Uitgangslaagspanningsalarm |
≤ 176VAC (omvormermodus) |
| Veiligheid en EMC |
| Dielectrische sterkte ((AC-chassis) |
3500Vdc/10mA/1min. Geen flits, geen storing, geen boog (alleen AC-invoerprioriteit) |
| Dielectrische sterkte ((DC-chassis) |
750Vdc/10mA/1min. Geen flits, geen storing.
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 en IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| Uitvoering van de milieutest |
| Omgevingstemperatuur. |
-20 tot +50°C |
| Hoogtemperatuur |
50±2°C (nominale belasting 24 uur) |
| Laagtemperatuurwerking |
-20±2°C (nominale belasting 24 uur) |
| Hoogtemperatuuropslag |
80 ± 2 °C, 24 uur |
| Lagering bij lage temperatuur |
-40 ± 2 °C, 24 uur |
| Vochtigheid |
0~90%, geen condensatie van vocht |
| Operatiehoogte (m) |
Hoogte Vol vermogen tot 2000 m. -2% / 100 m, maximale hoogte 5000 m |
| Communicatie |
| Rs 232 & Rs 485 |
- Ja, dat klopt. |
| SNMP |
Facultatief |
| Droog contact |
Groep 5 |
| LCD-display |
|
LCD-status
|
In- en uitgangsspanning, frequentie, uitgangsstroom, temperatuur, belasting, logo, enz.
|
|
Status van de omvormer
|
Normale hoofdstations, normale omvormer, batterij Onderspanning en uitgangsoverdracht, enz.
|
| METING |
| Grootte W*D*H(mm) |
482 mm * 370 mm * 88 mm (2RU) |
| Gewicht |
11.5 kg |
