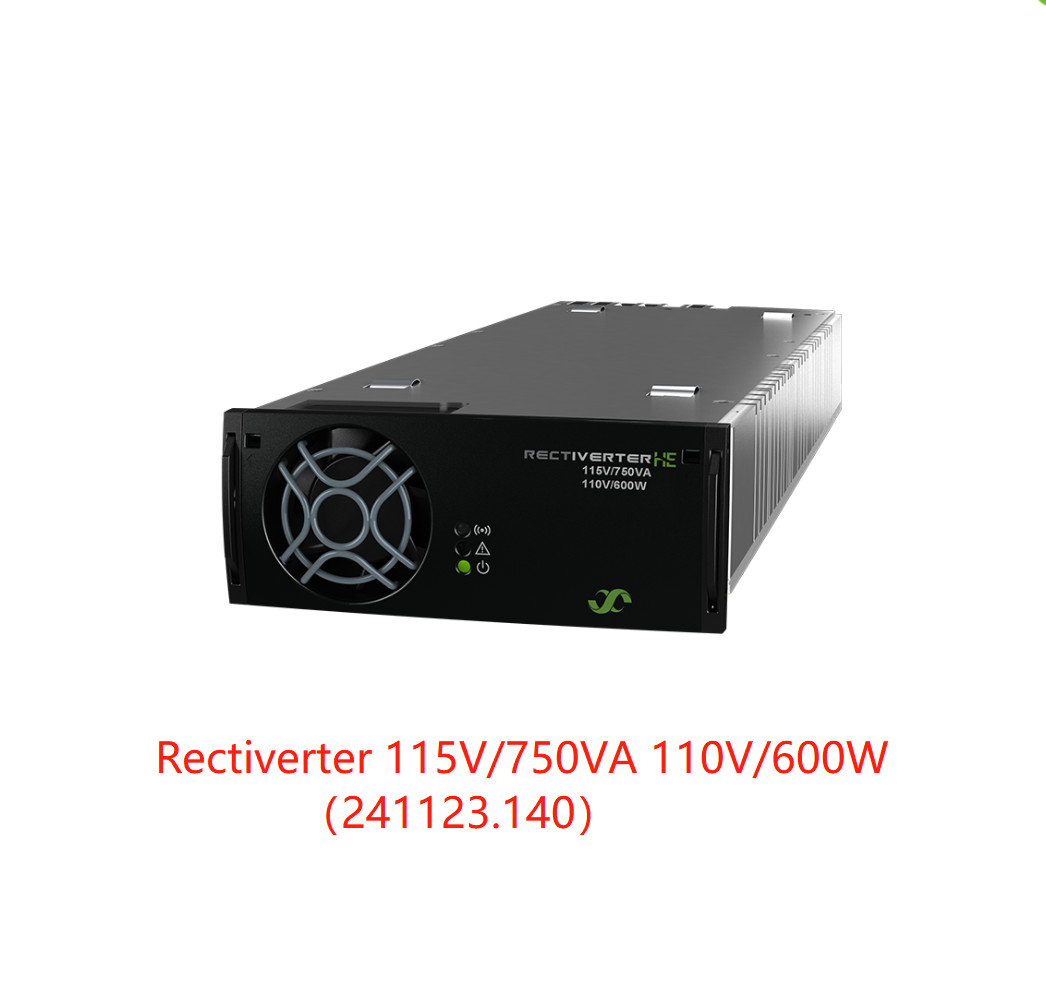

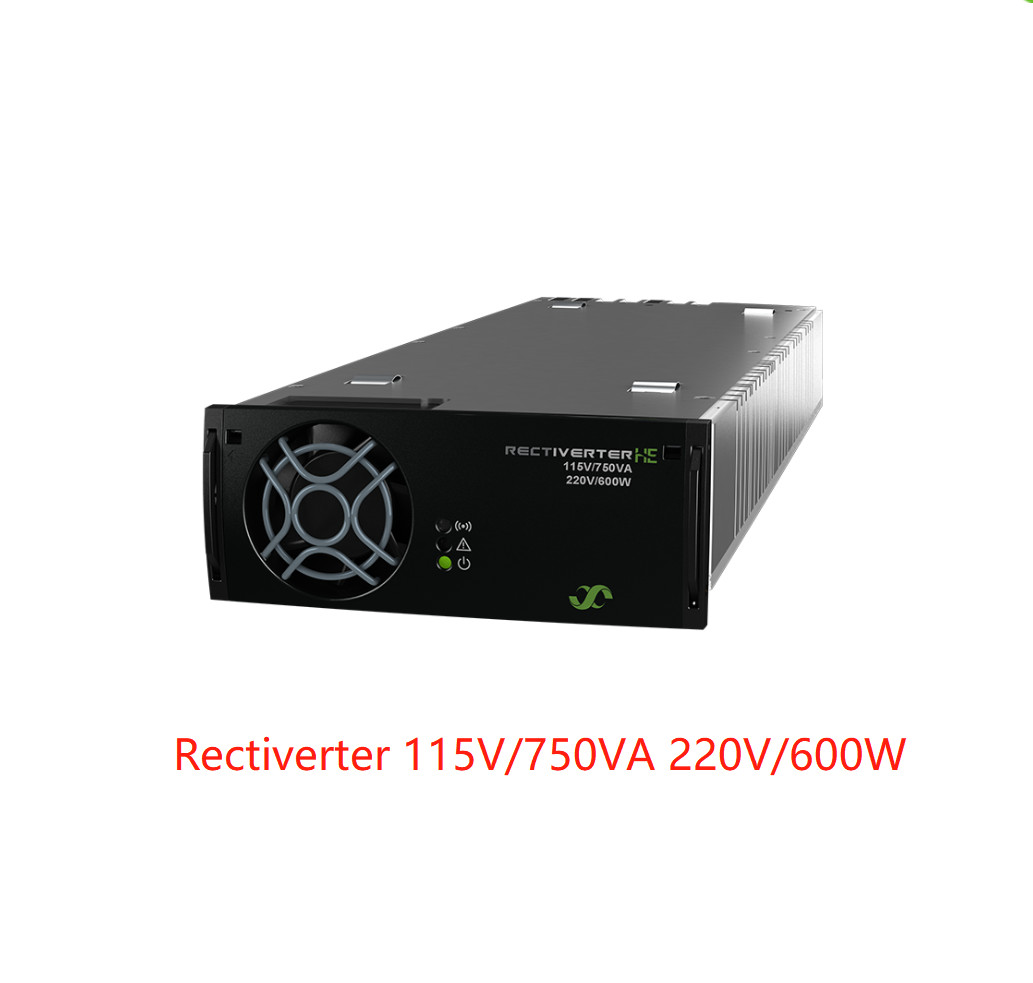

Modellen / bestelgegevens 230/1500 230/1500 230/1500 115/750 115/750 115/750
220/1200 220/150 220/0 220/600 220/75 220/0
|
| Deelnummer 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L |
| AC OUTPUT DATA |
| Spanning (standaard) / (aanpasbaar bereik) 230 VAirconditioning/ 200 - 240 VAirconditioning115 VAirconditioning/ 100 - 127 VAirconditioning |
| Frequentie (standaardomvormermodus) 50 Hz (adaptief) 60 Hz (adaptief) |
| Frequentie (instelbare omvormermodus) 50Hz, 60Hz of laatst gesynchroniseerde 50/60Hz (adaptief), 94-106Hz6) |
| Maximaal vermogen (continue / overbelasting (< 15 s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| Verdeling van de belasting ± 5% van het werkvermogen van 10 tot 100% belasting |
| Maximale stroom (continue / overbelasting (< 15 s)) 6,5 ARMS/ 8,7 ARMS |
| Stroom (maximaal) Snelle uitslag (20 ms) 32 A (6 x nominale) |
| THD < 1,5 % bij weerstandsbelasting |
| Beschermingssluiting in L, warm aansluitbaar, Varistor |
| DC OUTPUT DATA |
| Spanning (standaard) / (aanpasbaar bereik) 245 VD.C./ 194 - 290 VD.C. |
| Vermogen (maximaal @nominale invoer) 1200 W1)150 W 0 W2)600 W1)75 W 0 W2) |
| Stroom (maximaal @V)Uit≤ 216 VD.C.) 5,56 A1)0.69 A - 2.78 A1)0.34 A - |
| Houdtijd, maximaal uitgangsvermogen > 10 ms; VUit> 190 VD.C.(alleen in rechtgevermodus) |
| Stroomverdeling (10-100% belasting) ±5% van de maximale stroom van 10 tot 100% belasting |
| Statische spanningsregeling (10 - 100% belasting) ±0,5% |
| Dynamische spanningsregeling ±5,0% voor 10-90% of 90-10% variatie van de belasting, regeltyd < 50 ms |
| Ripple < 1 VPP, 30 MHz bandbreedte |
| Bescherming Kortsluitingsbestendig, Overspanning uitschakeling, Omgekeerde polariteit en veiligheidsvoorziening |
| Invoergegevens |
| AC Main Input Voltage (bereik / LV ontkoppelen) 185 - 275 VAirconditioning/ 170 VAirconditioning95 - 140 VAirconditioning/ 85 VAirconditioning |
| AC-stroom (maximaal) 11,5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 ARMS10.1 ARMS 3)9.2 ARMS 3) |
| Frequentie (standaard: syncbereik) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| Frequentie (instelbaar: syncbereik) 47-53 Hz, 57-63 Hz of beide (adaptief) |
| Vermogensfactor / THD > 0,99 bij 50% belasting of meer / < 3,5% |
| AC-invoerbescherming in L en N, warm aansluitbaar, Varistor |
| DC-spanning nominaal / uitgebreid bereik4)20 - 290 VD.C./ 180 - 204 VD.C. |
| Gelijkstroom (maximaal) 6,67 A / 9 A bij overbelasting (15s) 3,2 A / 4,5 A bij overbelasting (15s) |
| Andere specificaties |
| Efficiëntie > 96% (hoofdmodus (AC/AC en AC/DC)), > 94% (omvormermodus (DC/AC)) |
| Isolatie 3,85 kVD.C.- Airconditioning.In/uittot PE, 3,55 kVD.C.- Airconditioning.In/uitnaar gelijkstroom, 4,25 kVD.C.- Airconditioning.In/uittot CAN/SYNC, 2,2 kVD.C.- DC naar PE, 3,5 kVD.C.- DC naar CAN/SYNC |
| Alarmen: Rode LED Afsluiting van lage en hoge stroomtoevoerspanning, Afsluiting van hoge en lage temperatuur, Rectiverfout, Alarm relais [NO max 75 V]D.C./ 100 mA] Overspanningsonderbreking bij uitgang, ventilatorfout, alarm voor lage uitgangsspanning, CAN-busfout, Sync-bus (AC-uitgang)OFDC-uitgangswaarschuwingen) verloren en synchronisatie mislukt |
| Waarschuwingen: Gele LED-rectiverter in de modus van vermogensafname of in de modus van vermogen of stroomlimiet op DC- of AC-poort, Remote uitgangsstroomlimiet geactiveerd, Verlies van CAN-communicatie met de controller |
| Normale werking: groene LED-AC-uitgang en/of DC-uitgang aan en in orde |
| Werktemperatuur -40 tot +75°C (-40 tot +167°F), luchtvochtigheid 5 - 95% RH niet-condenserend |
| Temperatuurvermindering boven 55°C (131°F) 1200W tot 480W @ 75°C (167°F) voor elk van de AC- en DC-uitgangen (totaal vermogen 2000W tot 800W) |
| Opbergtemperatuur -40 tot +85°C (-40 tot +185°F), luchtvochtigheid 0 - 99% RH niet-condenserend |
| Afmetingen [WxHxD] / Gewicht 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,95 kg (4,3 lbs) |
| Ontwerpstandaarden |
| Elektrische veiligheid EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 nr. 107.3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019, IEC 61000-6-5:2015
Voor de toepassing van de onderstaande voorschriften moet het gebruik van de onderstaande technieken worden toegestaan:2019, -4:2016+A1:2019, -5:2017+A1:20195)
|
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (klasse 1.2) & 2-2 (klasse 2.3)
Omgeving Normale bedrijfsomstandigheden volgens IEC 62040-5-3:2016 clausule 4.2. Andere bedrijfsomstandigheden overeenkomstig IEC 62040-5-3:2016 clausule 4.3, moet worden geadviseerd
|
|
1) wisselstroombelasting heeft prioriteit. Maximaal beschikbaar DC-uitgangsvermogen en -stroom is afhankelijk van 3) Als de DC-poort overbelast is waardoor de spanning onder de 194V valt, kan de invoerstroom boven dit niveau stijgen.onmiddellijke wisselstroombelasting en wisselstroominvoerspanning; d.w.z. maximaal 800 W/7,4 A bij vol wisselstroomvermogen en nominale 4) Verminderd vermogen - geen overbelasting ondersteuning, en voor 200 - 240 VAC output THD zal worden verhoogd en maximale input voor 230 VAC.de uitgangsvermogensverlagingen (tot 970 W voor 230 VAC @ 180 VDC) 5) om te voldoen aan de spanningsbehoefte van 4 kV externe spanning
2) De gelijkstroompoort moet nog steeds als tweerichtingspoort worden beschouwd; spanning zal optreden als op wisselstroompoorten 6 een bescherming op basis van elektriciteitsnet wordt vereist; vereiste FW-versie ≥ 1,10/1.10
|
